DM6C 系列 伺服驱动器用户手册 2 伺服系统的 安装 24 2.4 伺服驱动器 外形尺寸 DM6-445P0-R 单位：mm DM6-4110P0-R 单位： mm
DM6C 系列伺服驱动器用户手册 2 伺服系统的安装
23
3）线缆技术规格
线缆类型
线缆性能规格
线缆安装规格
耐温
耐压
固定安装
移动安装
普通线缆
-20℃~80℃
2000V/min
≥5*D
/
高柔线缆
-20℃~80℃
2000V/min
若行程≤2m 且 R≥7.5*D，则 N≥300 万次；
若行程≤2m 且 R≥10 *D，则 N≥500 万次
注：D 表示成品线径，R 表示弯曲半径，N 表示耐折弯次数。
DM6C 系列伺服驱动器用户手册 2 伺服系统的安装
24

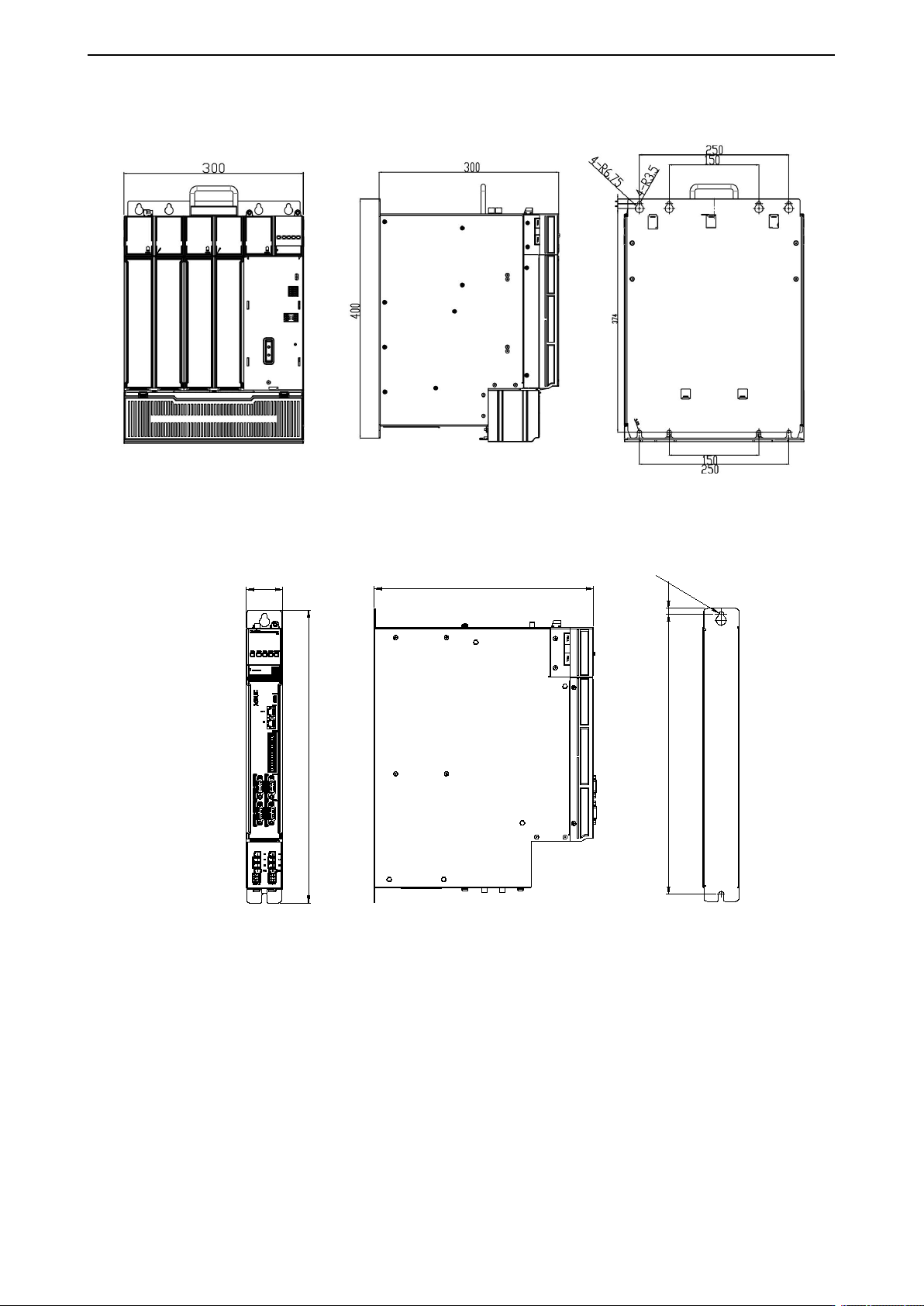

2.4 伺服驱动器外形尺寸
DM6-445P0-R 单位：mm
DM6-4110P0-R 单位：mm
DM6C 系列伺服驱动器用户手册 2 伺服系统的安装
25
DM6-4160P0-R 单位：mm
DM6C-40P4-M、DM6C-40P7-M、DM6C-43P0-M 单位：mm
50
400
300
382 8
2-R3.5
