DM6C 系列伺服驱动器用户手册 11 通讯案例
374

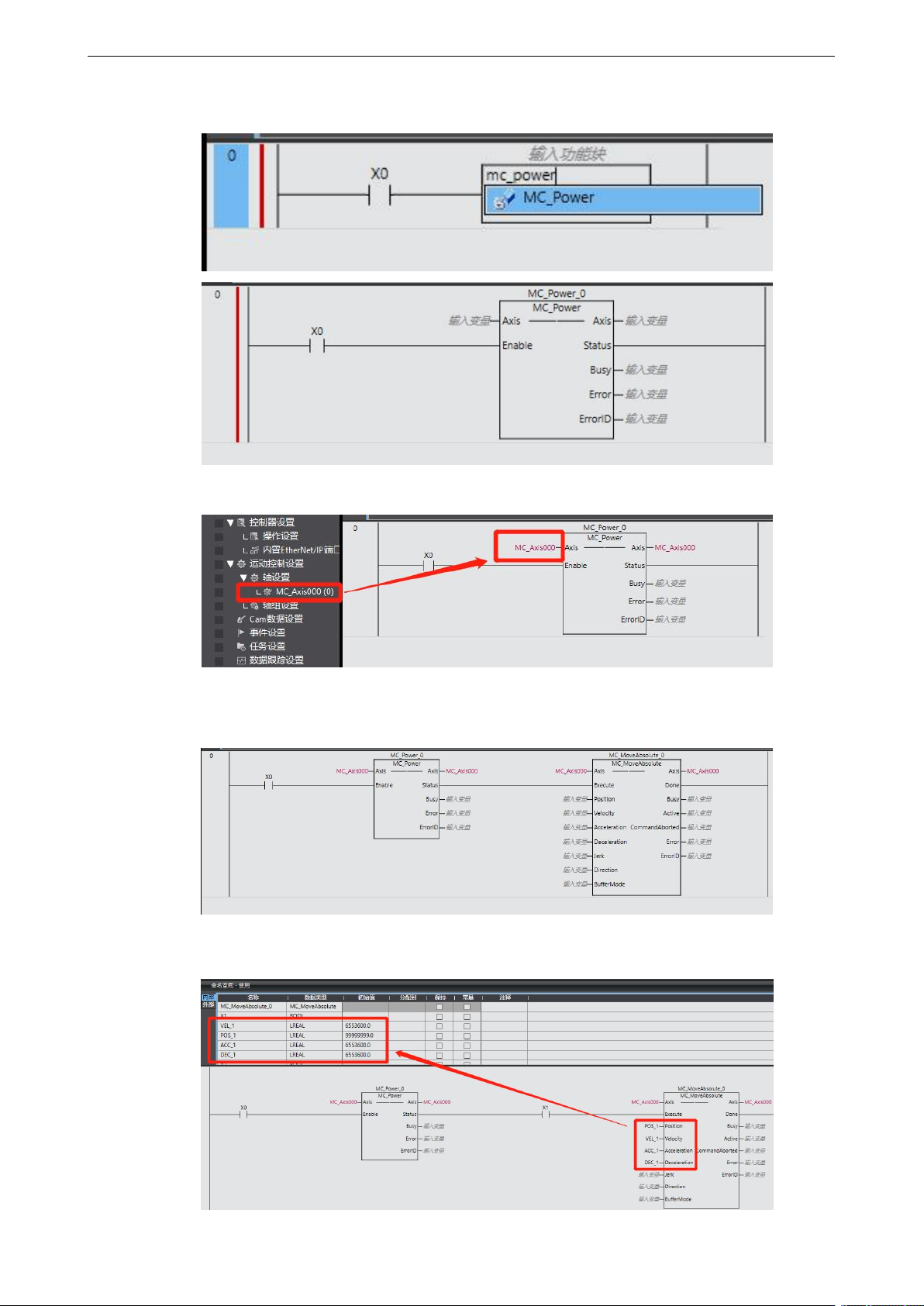

输入一个功能块名称调用此功能块参数。如输入“MC_Power”，声明此调用功能块为 MC_Power。
功能块“Axis”引脚连接变量，输入 MC_Axis000 表示功能块应用于轴“MC_Axis000”。
相同的方式添加功能块“MC_MoveAbsolute”，并对引脚“Position”“Velocity”“Acceleration”
“Deceleration”定义变量名“Pos_1”“Vel_1”“Acc_1”“Dec_1”。
定义的变量可在变量表中写入初始值，初始值在 PLC 运行时生效。
DM6C 系列伺服驱动器用户手册 11 通讯案例
375
同样的方式编写完整的往返运动梯形图程序。
6）网关通讯设置
首先查看 PLC 的 IP 地址：多视图浏览器中，选择“控制器设置——内置 Ethernet/IP 端口设置”，
引出右侧“TCP/IP 设置”界面。配置界面可查看到当前工程设定的固定 IP 地址。对于一个新
建程序来说，默认 IP 地址为 192.168.250.1。
通信配置路径：“控制器——通信设置”。
DM6C 系列伺服驱动器用户手册 11 通讯案例
376
Ethernet 连接需要连接设备（PC 机）IP 地址为自动获取或者在 PLC IP 地址网段内，
因此作连接动作前先确认 PC 的 IP 地址设置是否符合要求。
7）编译程序及准备连接
工具栏中找到“编译控制器”，对工程进行编译，如有错误需检查错误原因。
编译通过后，工具栏找到“在线”并单击。出现弹窗“连接到控制器失败”则检查通信配置是
否正确。在线成功后上位机切换到在线状态。
