DM6C 系列伺服 驱动器用户手册 11 通讯案例 345 点击 move_ position 等输入类 型的控件，可以对 变量的值实时修改 。
DM6C 系列伺服驱动器用户手册 11 通讯案例
344
创建一个指示灯控件，用于显示 Power 功能块是否使能成功。首先从右边的 Toolbox 拖出一个
LED 的图标，然后将 Position——Variable 绑定 MAIN.axis.NcToPlc.StateDWord.20 变量，这里的
StateDWord.20 表示轴变量的使能状态。
程序写好后需要激活，然后点 Login 将程序运行起来，点击运行按钮 即可在可视化界面
看对指定变量的值。
DM6C 系列伺服驱动器用户手册 11 通讯案例
345
点击 move_position 等输入类型的控件，可以对变量的值实时修改。
DM6C 系列伺服驱动器用户手册 11 通讯案例
346
11.3 CODESYS 与信捷 DM6C 伺服 EtherCAT 通讯实例
本例将说明 CODESYS 运动控制软件作为 EtherCAT 主站（信捷 XG3 系列 PLC 仅作为一个硬件
平台），信捷 DM6C 系列伺服作为从站时是如何实现 EtherCAT 运动控制的。
11.3.1 系统配置
名称
型号/规格
数量
备注
运动控制软件
CODESYS
1
软件版本：V3.5 SP13 Patch 1
硬件控制平台
XS3 系列 PLC
1
信捷伺服
DM6C-45P5-R
3
网线
JC-CA-3
若干
用于电脑与伺服之间的连接

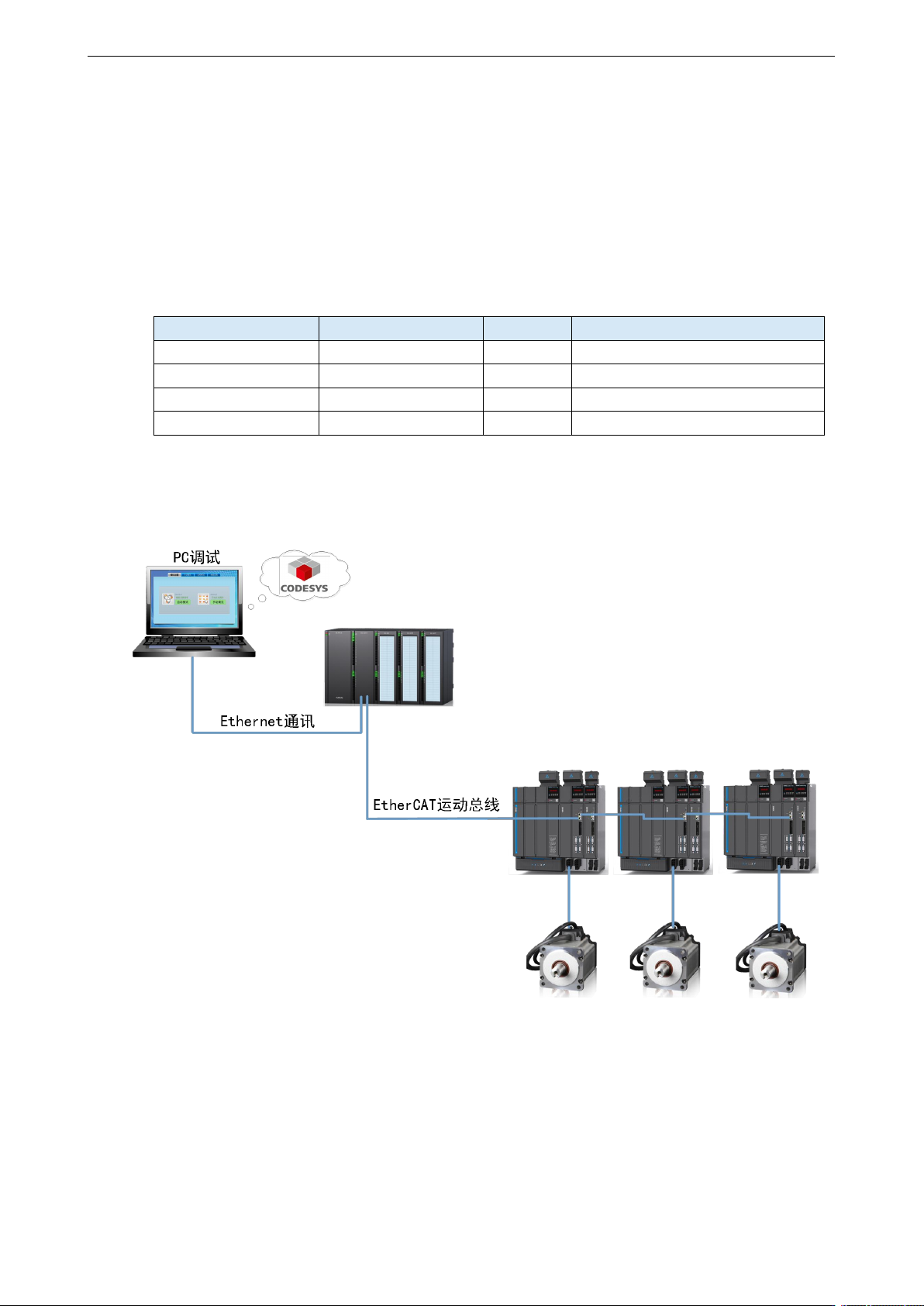

11.3.2 系统拓扑
这是 CODESYS 基于传统硬 PLC 的控制系统。此方案中，PLC 开发系统一般在普通 PC 机上运
行，而传统硬 PLC 只是作为一个硬件平台，将软 PLC 的实时核安装在传统硬 PLC 中，将开发
系统编写的系统程序下载到硬 PLC 中，其控制系统图如上图所示。
XS3 系列 PLC 带有上下两个网口，上面的网口为 Ethernet/IP，用于连接 CODESYS 上位机；下
面的网口为 EtherCAT 连接口，用于连接 XINJE DM6C 系列伺服实现 EtherCAT 通讯。信捷 DM6C
系列伺服驱动器的两个通讯网口则需遵循“下进上出”的原则。
