DM6C 系列伺服 驱动器用户手册 11 通讯案例 360 双击 Devic es 一栏中的 V isualization ， 就可 在视图界面添 加所需的视图。 例如可在工具 栏中搜索 power ，将 使能功能的视图控件 拖入视图画面中。
DM6C 系列伺服驱动器用户手册 11 通讯案例
359

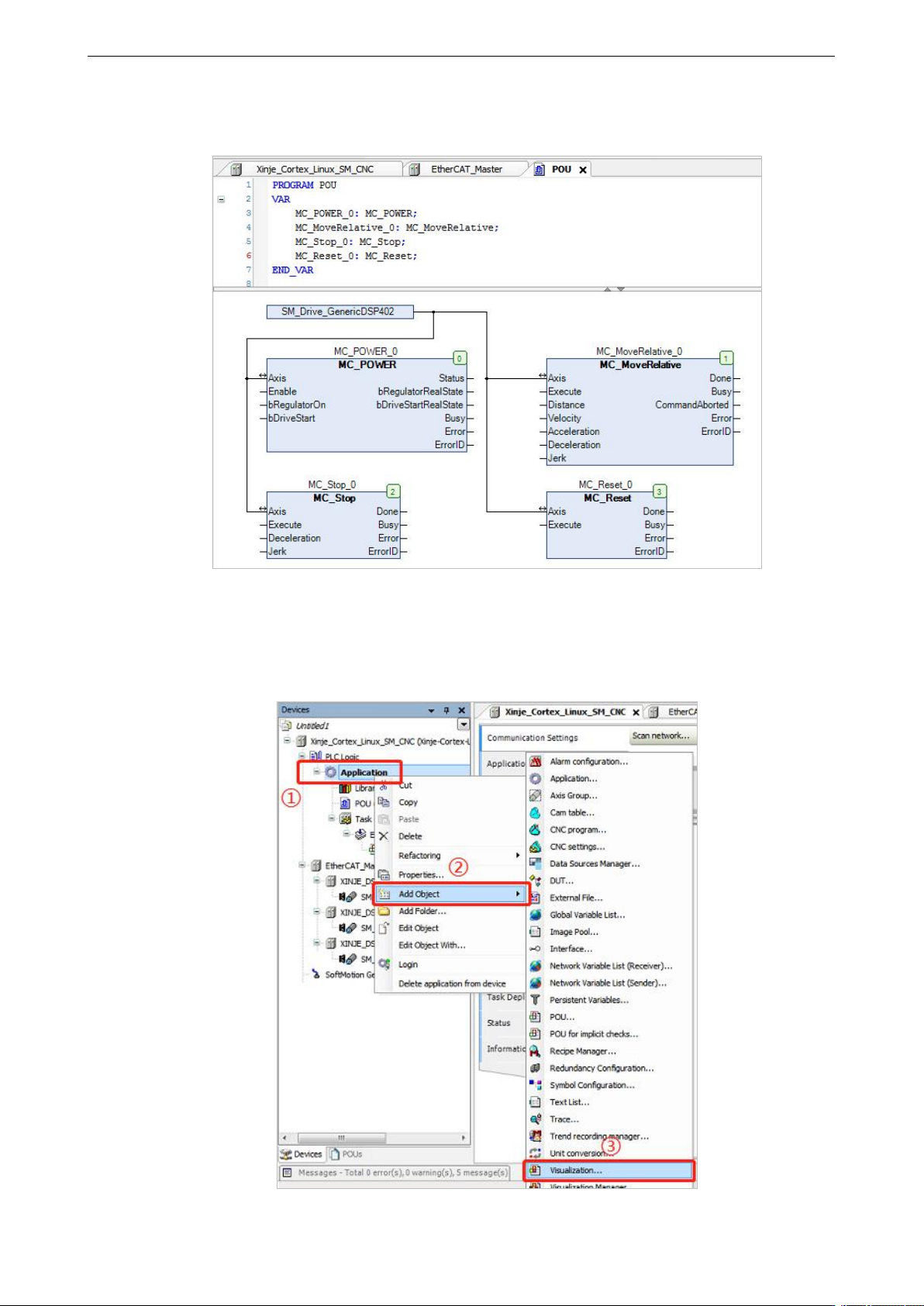

同理 ， 继 续 添 加 相 对 移动功能块 MC_MoveRelative； 停 止 功 能块 MC_Stop； 重 置 功 能块
MC_Reset。程序如下图所示。
9）建立视图
添加视图。在 Devices 一栏中右击 Application 依次选择 Add Object—Visualization...。对添加的
视图命名并选择编程方式后点击 Add 添加。
DM6C 系列伺服驱动器用户手册 11 通讯案例
360
双击 Devices 一栏中的 Visualization，就可在视图界面添加所需的视图。例如可在工具栏中搜索
power，将使能功能的视图控件拖入视图画面中。
DM6C 系列伺服驱动器用户手册 11 通讯案例
361
将控件拖入视图编辑区域时会自动弹出对话框 Assign parameters<VISU_MC_Power>，此时需将
视图控件链接到相应声明的变量。双击 Value 一栏，出现 并点击它，此时在新弹出的对话
框中选中声明的变量，然后点击 OK，Value 一栏中就会出现链接的变量名，最后点击 OK，即
变量链接完成。同理，其它视图控件如法炮制。
添加模拟电机转动的视图，并将此视图链接到电机轴。其添加、链接方式同上。
