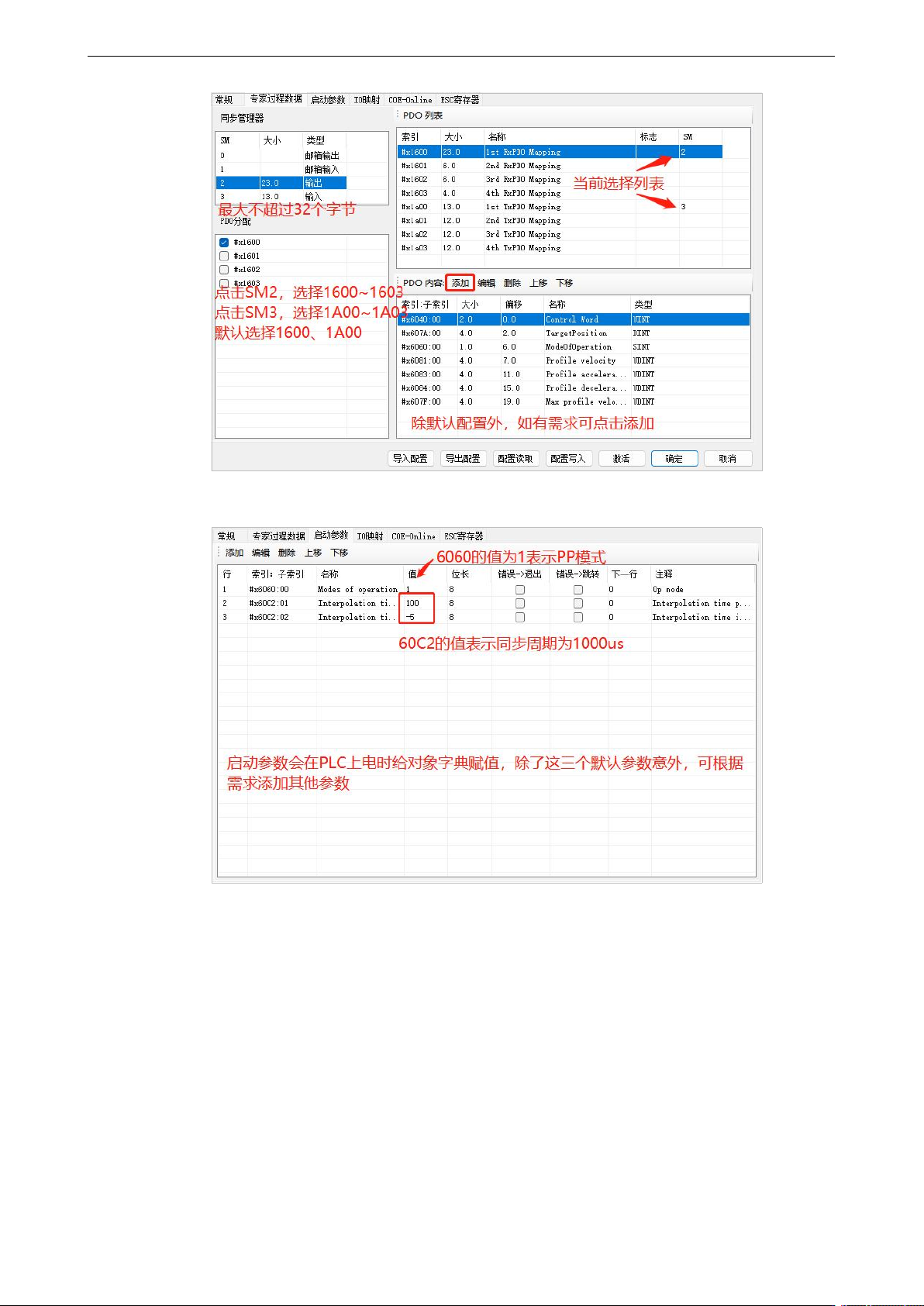

③ 确认【启动参数】里的 6060h 值为 1。

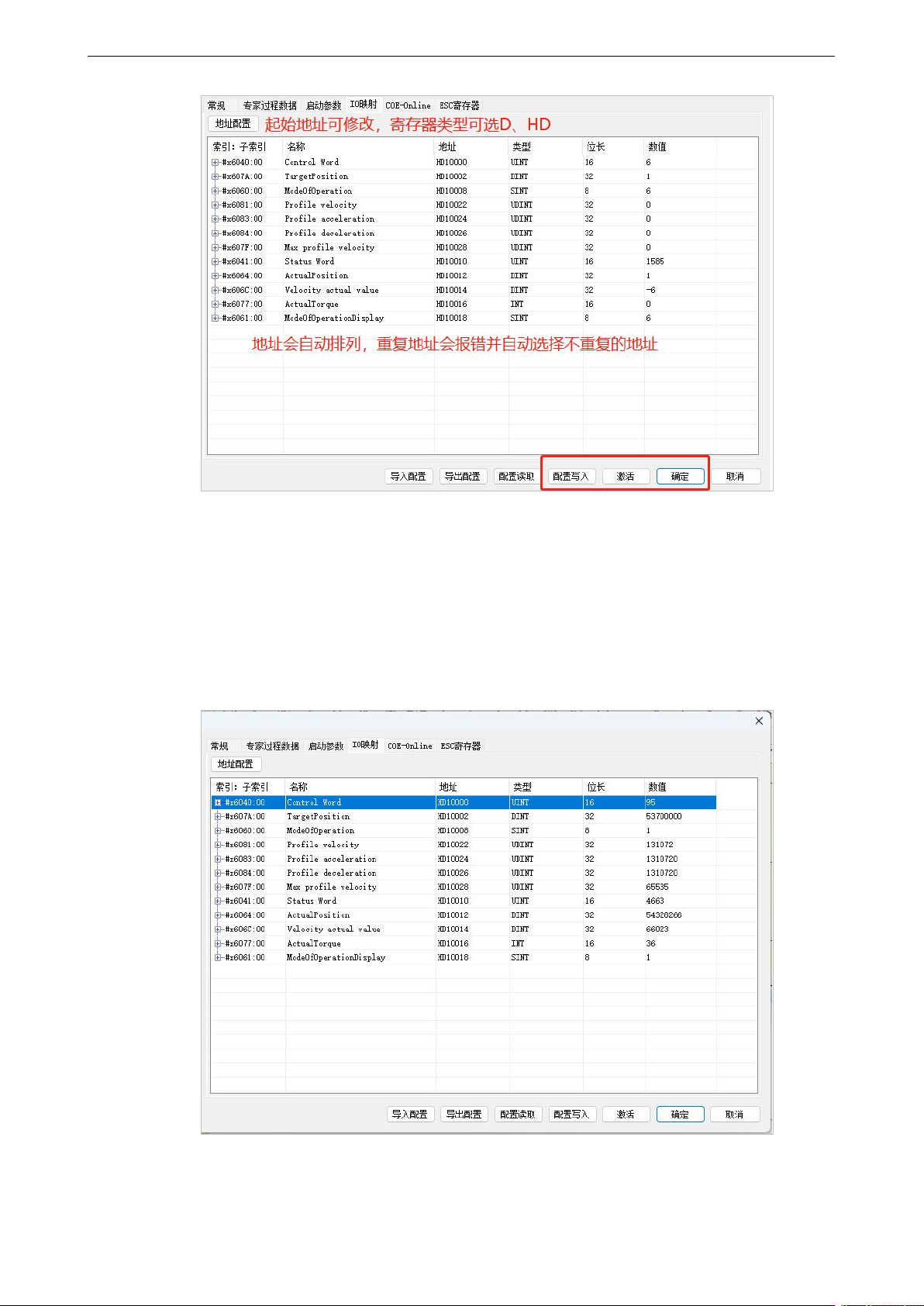

④【IO 映射】默认起始地址为 HD10000，如有需要可进行更改。
⑤ 参数配置完成后，点击【配置写入】→【激活】→【确定】，激活保存成功后参数就会生
效。
DM6C 系列伺服驱动器用户手册 11 通讯案例
320
⑥ 激活完成后，从站状态机（SD8021）会从 1→2→4→8，8 表示 OP 状态，此时 SDO、PDO
都可以进行收发信。
⑦ 修改控制字 6040h（绝对模式：6→15→31 相对模式：6→79→95）令从站使能，通过设定
目标位置、目标速度、加减速度等参数使电机运动。

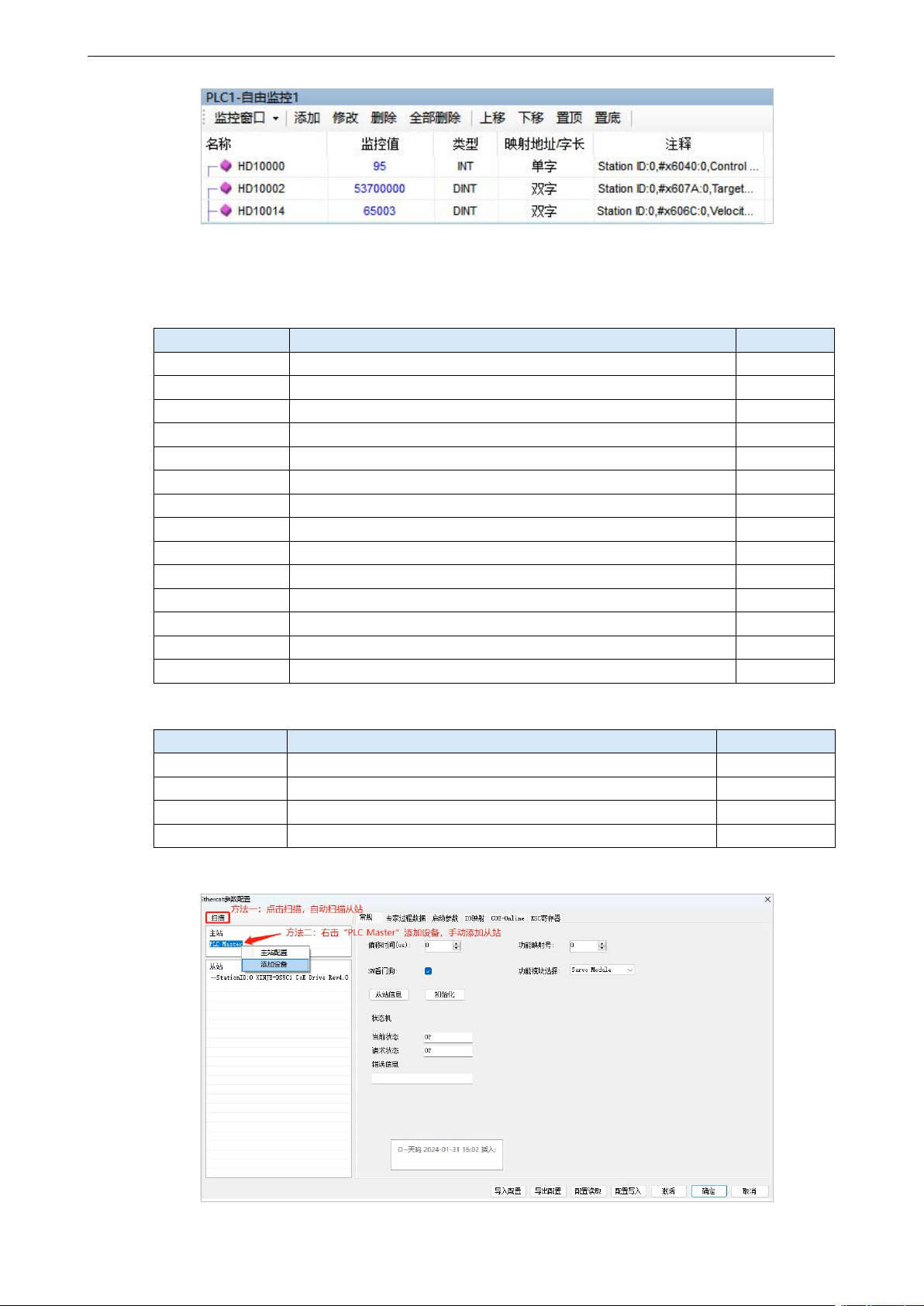

⑧ PP 模式下，可通过 I/O 映射地址设定、监控数据。例如可通过 HD10000（6040h 的映射）
修改轴 1 的控制字，使电机使能或不使能，通过 HD10002（607Ah 的映射）监控当前轴 1 的给
定的位置等。
DM6C 系列伺服驱动器用户手册 11 通讯案例
321
6）PV 模式操作实例
pv控制模式关联对象（指令・设定类）
寄存器
说明
单位
RXPDO[0x6040]
控制字
-
RXPDO[0x6060]
控制模式为 PV（Profile 速度控制模式），将其值设置为 3
-
RXPDO[0x60FF]
速度给定
指令单位/s
RXPDO[0x6072]
最大转矩
0.1%
RXPDO[0x607F]
最大内部速度
指令单位/s
RXPDO[0x6080]
最大电机速度
r/min
RXPDO[0x6083]
内部加速度
指令单位/s²
RXPDO[0x6084]
内部减速度
指令单位/s²
RXPDO[0x60C5]
最大加速度
指令单位/s²
RXPDO[0x60C6]
最大减速度
指令单位/s²
RXPDO[0x606D]
速度到达阈值
指令单位/s
RXPDO[0x606E]
速度超时
ms
RXPDO[0x606F]
速度阈值
指令单位/s
RXPDO[0x6070]
速度阈值时间
ms
pv控制模式关联对象（指令・监测类）
寄存器
说明
单位
TXPDO[0x6041]
状态字
-
TXPDO[0x6064]
位置反馈（电机实际位置）
指令单位
TXPDO[0x606C]
速度反馈
指令单位/s
TXPDO[0x6077]
实际转矩
0.1%
① 在 EtherCAT 界面点【扫描】或【添加设备】从站，【常规】界面功能块选择为 User Define。
