DM6C 系列伺服驱动器用户手册 11 通讯案例
329

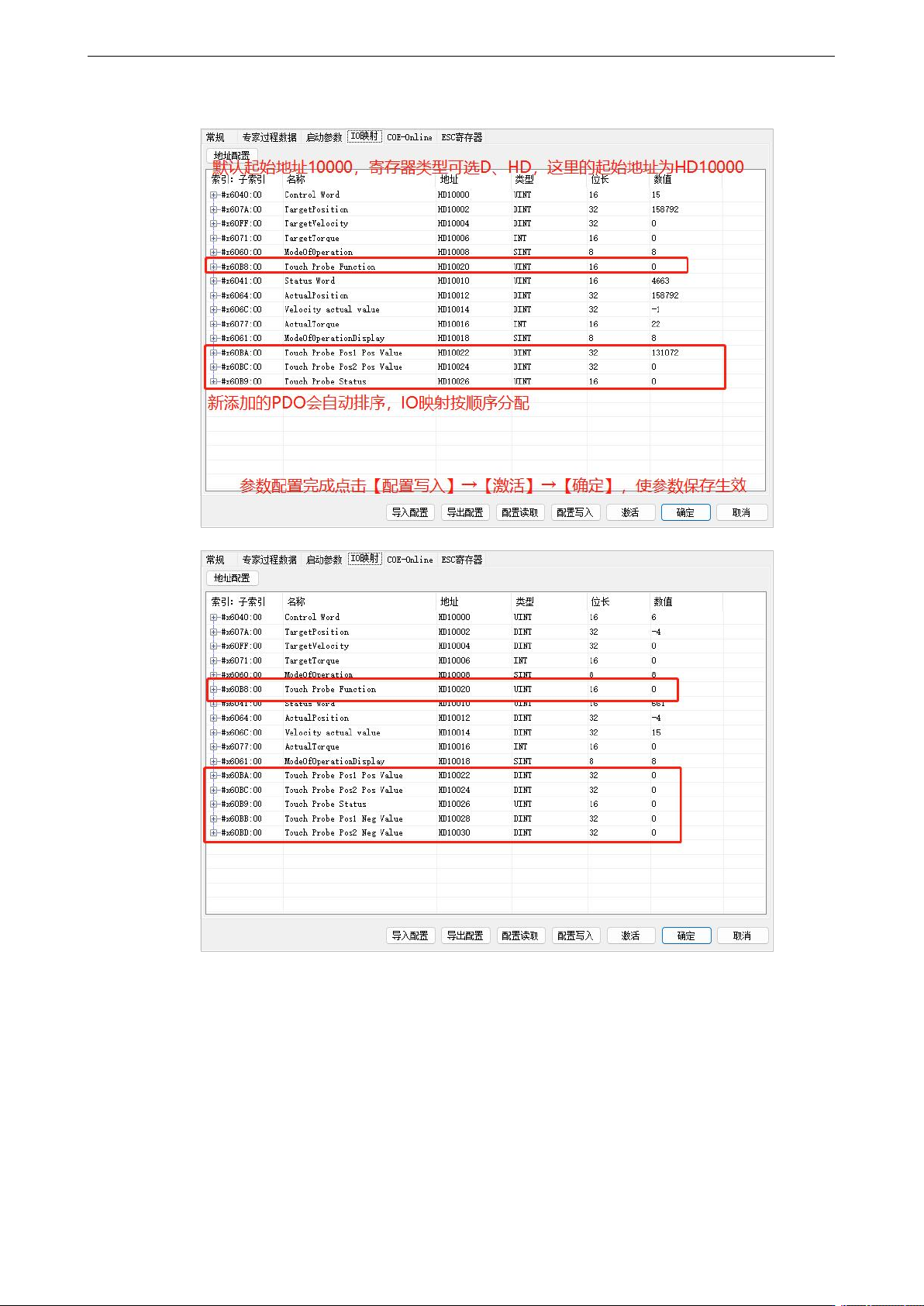

④【IO 映射】默认起始地址为 HD10000，如有需要可进行更改。
DM6C 系列伺服驱动器用户手册 11 通讯案例
330
⑤ 参数配置完成后，点击【配置写入】→【激活】→【确定】，激活成功后参数就会生效。
⑥ 激活完成后，从站状态机（SD8021）会从 1→2→4→8，8 表示 OP 状态，此时 SDO、PDO
都可以进行收发信。

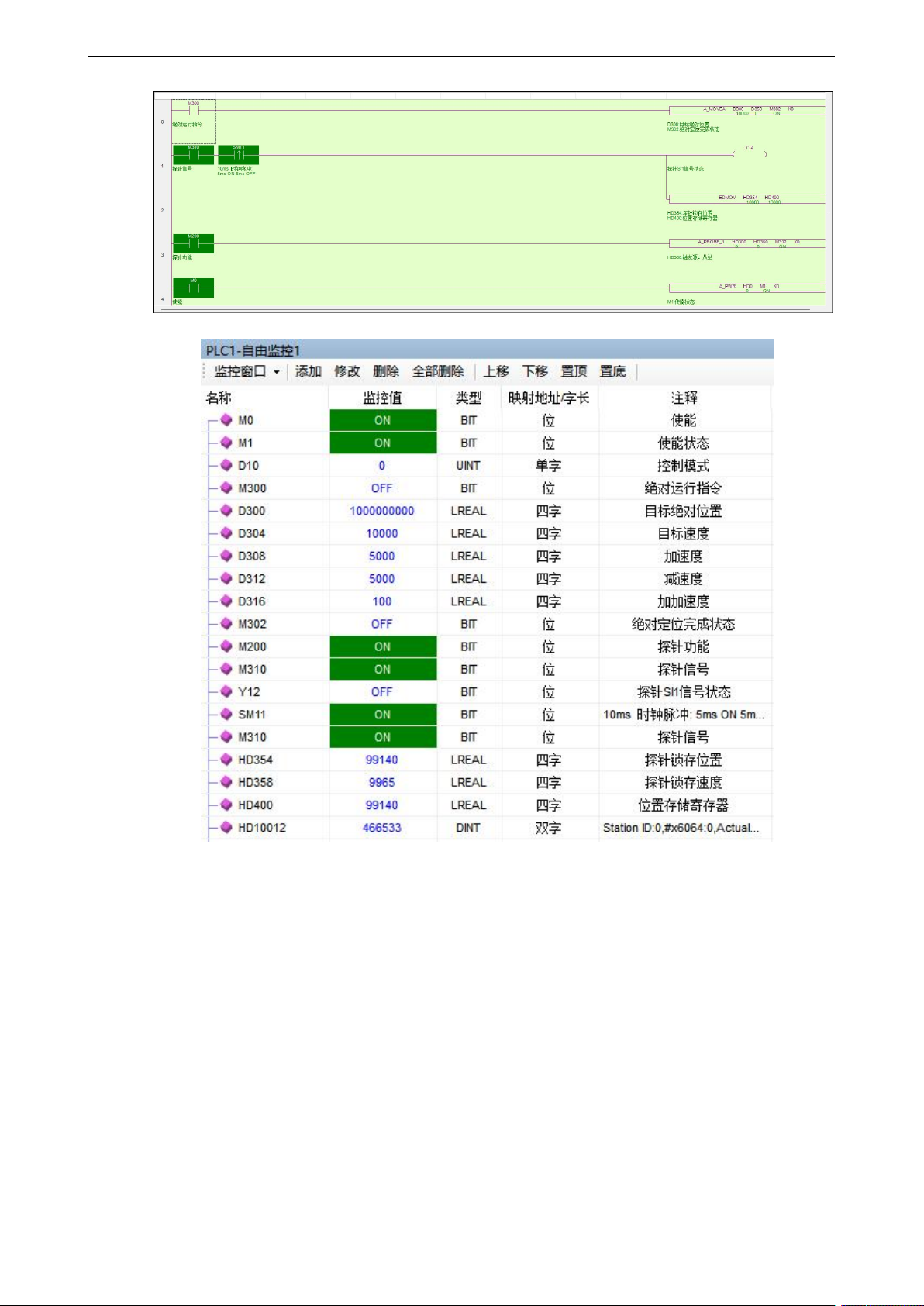

⑦ 在给从站使能后，可通过修改 HD10024（60B8h 的映射），启动探针功能。
⑧ 启动探针功能后，可通过 HD10022（60BAh 的映射）监控探针 1 的上升沿嵌位值，通过
HD10024（60BCh 的映射）监控探针 2 的上升沿嵌位值，通过 HD10026（60B9h 的映射）监控
当前探针的状态，通过 HD10012（6064h）监控电机当前的实际位置，通过 HD10014（606Ch
的映射）监控当前的实际速度。
DM6C 系列伺服驱动器用户手册 11 通讯案例
331
