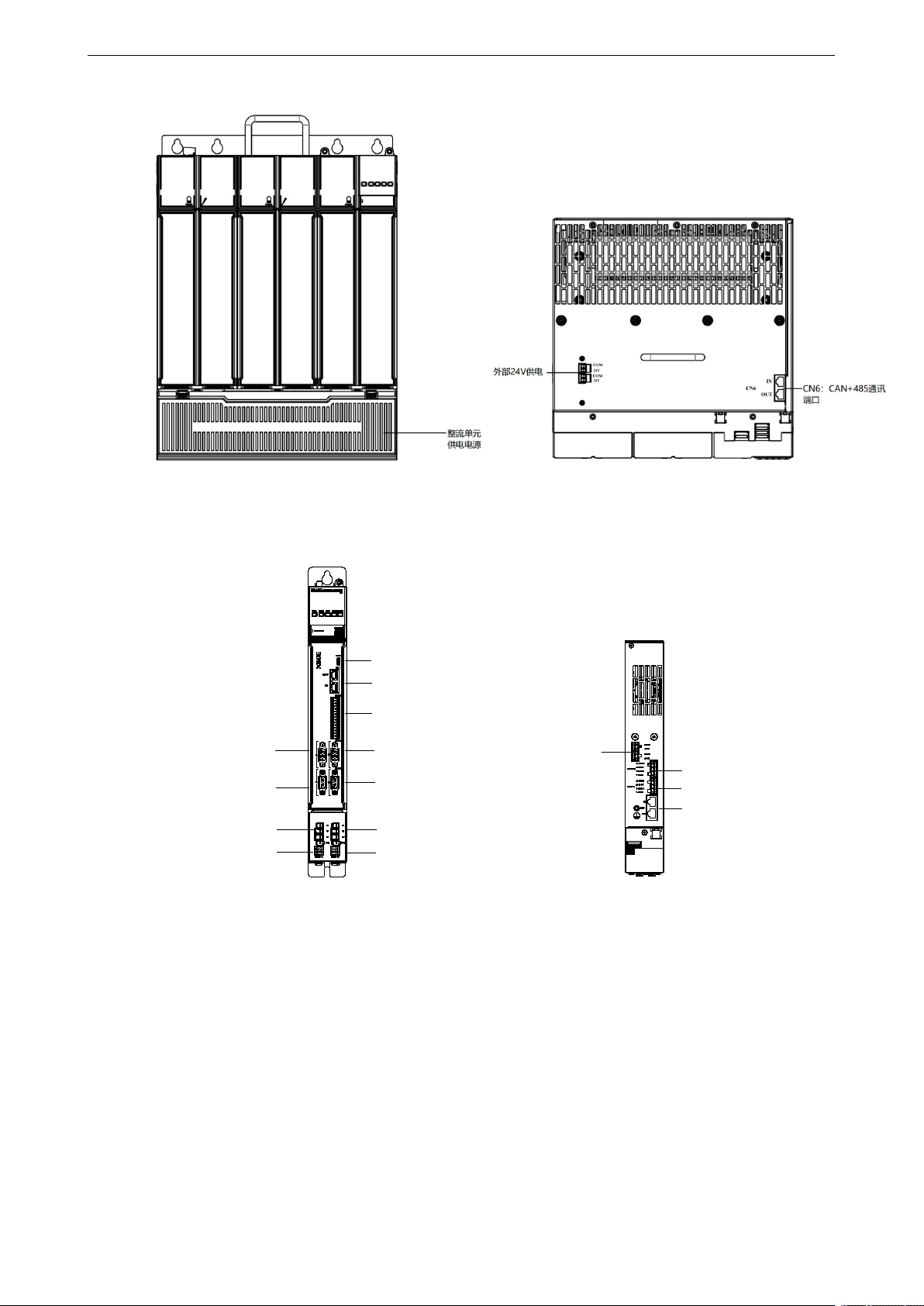

DM6C 系列 伺服驱动器用户手册 1 伺服系统的 选型 5 单轴逆变单 元 正视视角 俯视视角 24V 外部供电 系统，推荐电压 23 ~ 24.5 VDC 。
DM6C 系列伺服驱动器用户手册 1 伺服系统的选型
4
整流单元（DM6-4160P-R)
正视视角 俯视视角
双轴逆变单元
外部24V供电
CN5-B:B轴STO供电
CN5-A:A轴STO供电
CN3:USB Type-C接口
CN1:通讯端口
CN0:输入输出信号口
CN2-B:电机二编码器口
电机二动力线端子
电机一动力线端子
CN6:标准RJ45网口
CN7-A:电机一抱
闸功能端子
CN2-A:电机一编
码器口
CN4:电机一分频
输出和全闭环
CN4:电机二分频
输出和全闭环
CN7-B:电机二抱
闸功能端子
正视视角 俯视视角
DM6C 系列伺服驱动器用户手册 1 伺服系统的选型
5
单轴逆变单元
正视视角 俯视视角
24V 外部供电系统，推荐电压 23 ~ 24.5 VDC。
DM6C 系列伺服驱动器用户手册 1 伺服系统的选型
6
1.1.3 性能规格
伺服单元
DM6C系列伺服驱动器
适用编码器
标准：19bit/23bit 通讯编码器
输入电源
DM6-4□P□-R：三相AC380～480V，50/60Hz
控制方式
三相全波整流IPM PWM控制正弦波电流驱动方式
使用
条件
使用温度
-10～+40 ℃
保存温度
-20～+60 ℃
环境湿度
90％RH以下（不结露）
耐振动
4.9m/s
2
海拔高度
不高于1000m，高于1000m时请降额使用（每高100m降额1%）
1.1.4 电气规格
驱动器型号
驱动器功率
(kW)
连续输出电流
（A）
最大输出电流
（A）
供电电源
冷却
方式
DM6C-40P4-M
0.4kW
2.8
9.8
整流单元供电
风冷
DM6C-40P7-M
0.75kW
4.8
16.8
整流单元供电
风冷
DM6C-43P0-M
3kW
11
29.7
整流单元供电
风冷
DM6C-45P5-M
5.5kW
20
50
整流单元供电
风冷
DM6C-47P5-M
7.5kW
25
62.5
整流单元供电
风冷
DM6C-415P0-M
15kW
37
66.6
整流单元供电
风冷
DM6C-415P0S-M
15kW
37
92.5
整流单元供电
风冷
DM6C-432P0S-M
32kW
62
142.6
整流单元供电
风冷
DM6C-445P0S-M
45kW
100
220
整流单元供电
风冷
DM6C-455P0S-M
55kW
126
283.5
整流单元供电
风冷
DM6C-475P0S-M
75kW
152
273.6
整流单元供电
风冷
DM6-445P0-R
45kW
107
-
三相 AC380～
480V，50/60Hz
风冷
DM6-4110P0-R
110kW
240
-
三相 AC380～
480V，50/60Hz
风冷
DM6-4160P0-R
160kW
358
-
三相 AC380～
480V，50/60Hz
风冷
