DM6C系列伺服驱动器用户手册（SM6 01 20260309 1.3）-2026.04.08.pdf - 第355页
DM6C 系列伺服 驱动器用户手册 11 通讯案例 344 创建一个指示 灯控件，用于显示 Power 功能 块是否使能成功。首 先从右边的 T oolbox 拖出 一个 LED 的图标 ， 然后将 Position ——V ariable 绑定 MAIN.ax is.NcT oPlc.StateDW ord.20 变量， 这里 的 StateDW ord.20 表示轴变 量的使能状态。 程序写好后需 要激活， 然后点 Lo gin 将…
DM6C 系列伺服驱动器用户手册 11 通讯案例
343

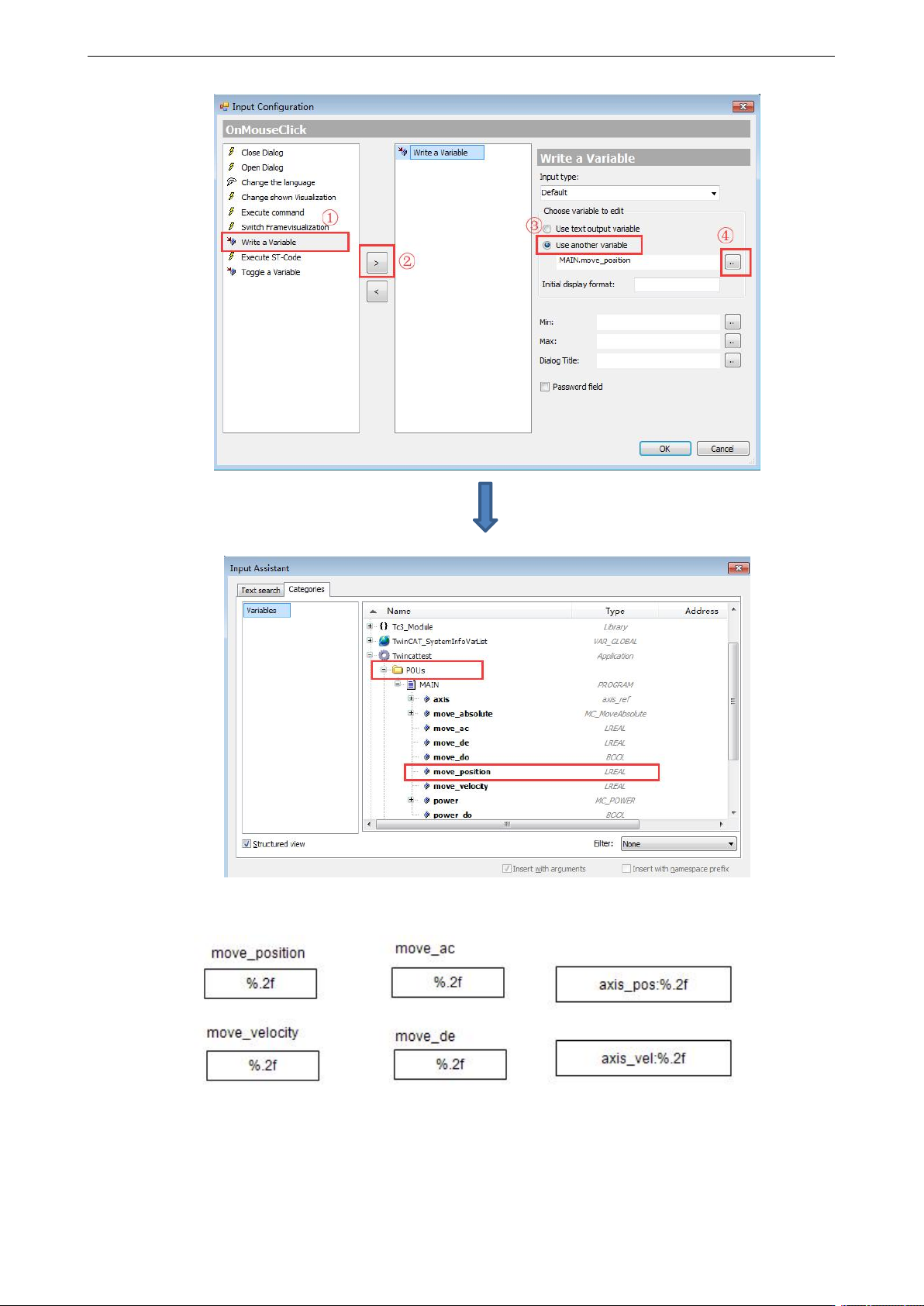

以同样的方法再创建指向绝对位置运动的速度、加速度、减速度的控件。

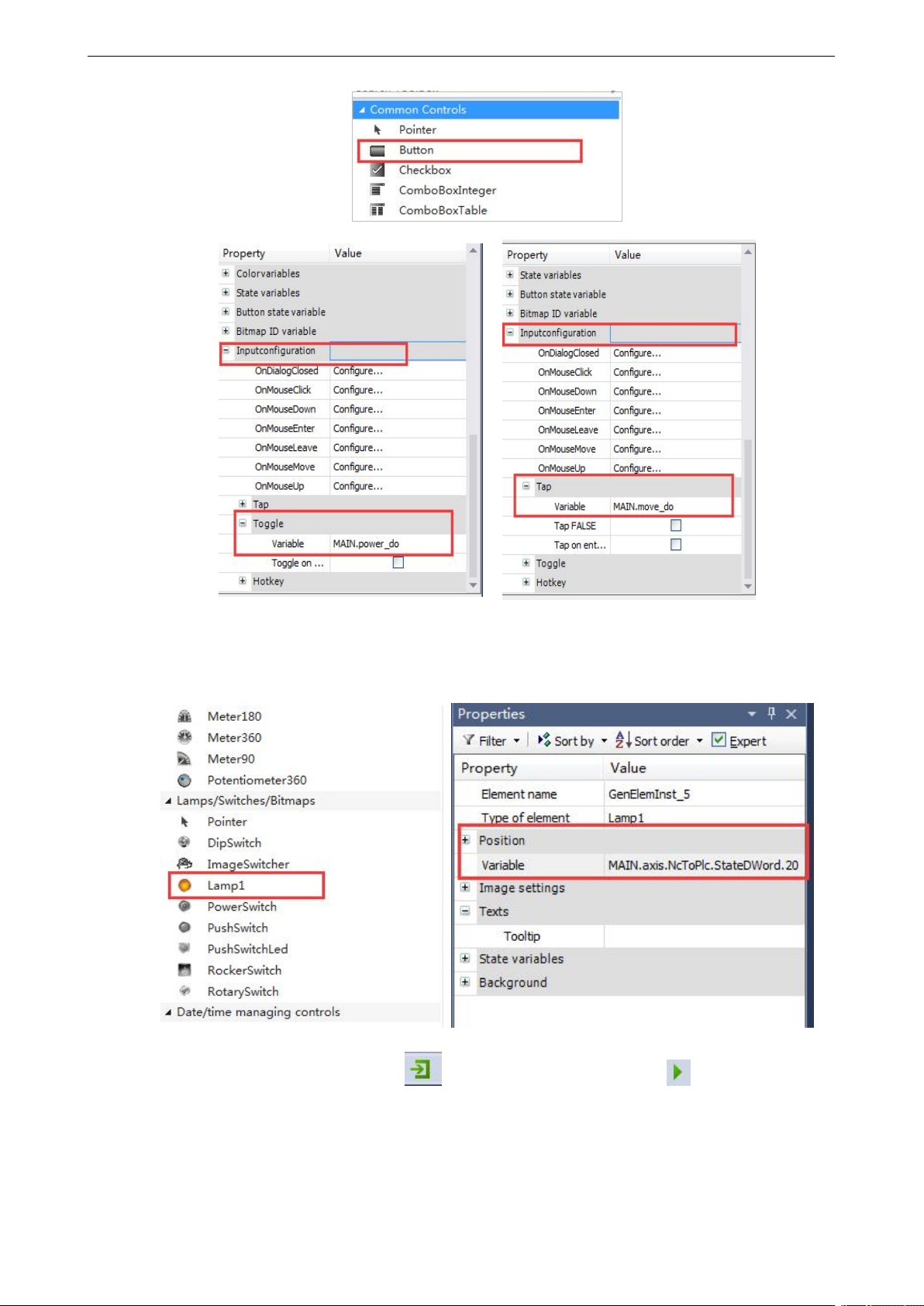

创建两个按钮控件，用来控制使能和轴运动。在使能控件的 Inputconfiguration——Toggle（交
替按钮）——Variable 项目下输入 MAIN.power_do，点击一次为置 1，再次点击为置 0。在轴运
动的触发控件 Inputconfiguration——Tap（瞬时按钮）——Variable 项目下输入 MAIN.move_do，
仅在点击的时候置 1，松开即为 0。
DM6C 系列伺服驱动器用户手册 11 通讯案例
344
创建一个指示灯控件，用于显示 Power 功能块是否使能成功。首先从右边的 Toolbox 拖出一个
LED 的图标，然后将 Position——Variable 绑定 MAIN.axis.NcToPlc.StateDWord.20 变量，这里的
StateDWord.20 表示轴变量的使能状态。
程序写好后需要激活，然后点 Login 将程序运行起来，点击运行按钮 即可在可视化界面
看对指定变量的值。
DM6C 系列伺服驱动器用户手册 11 通讯案例
345

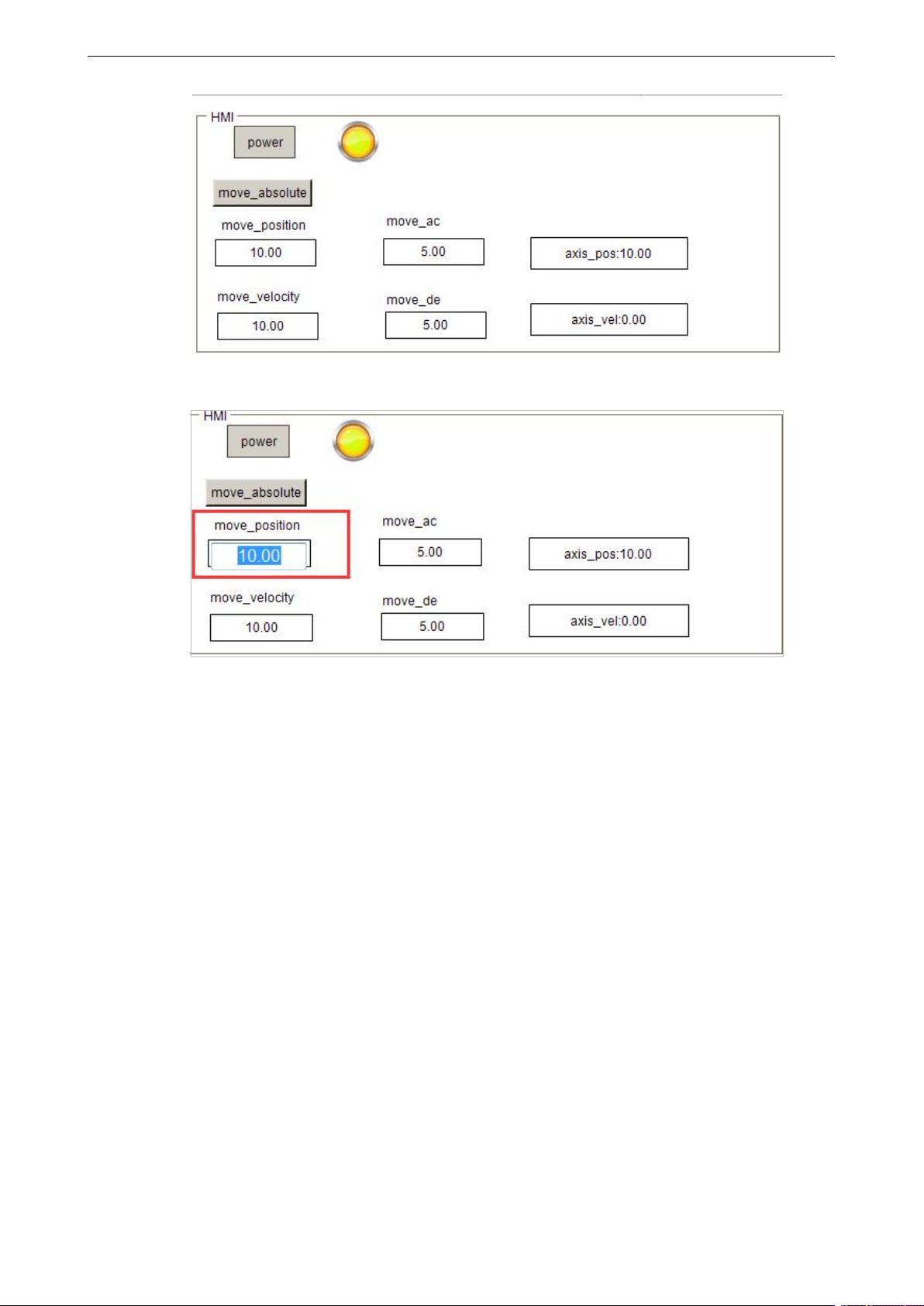

点击 move_position 等输入类型的控件，可以对变量的值实时修改。
