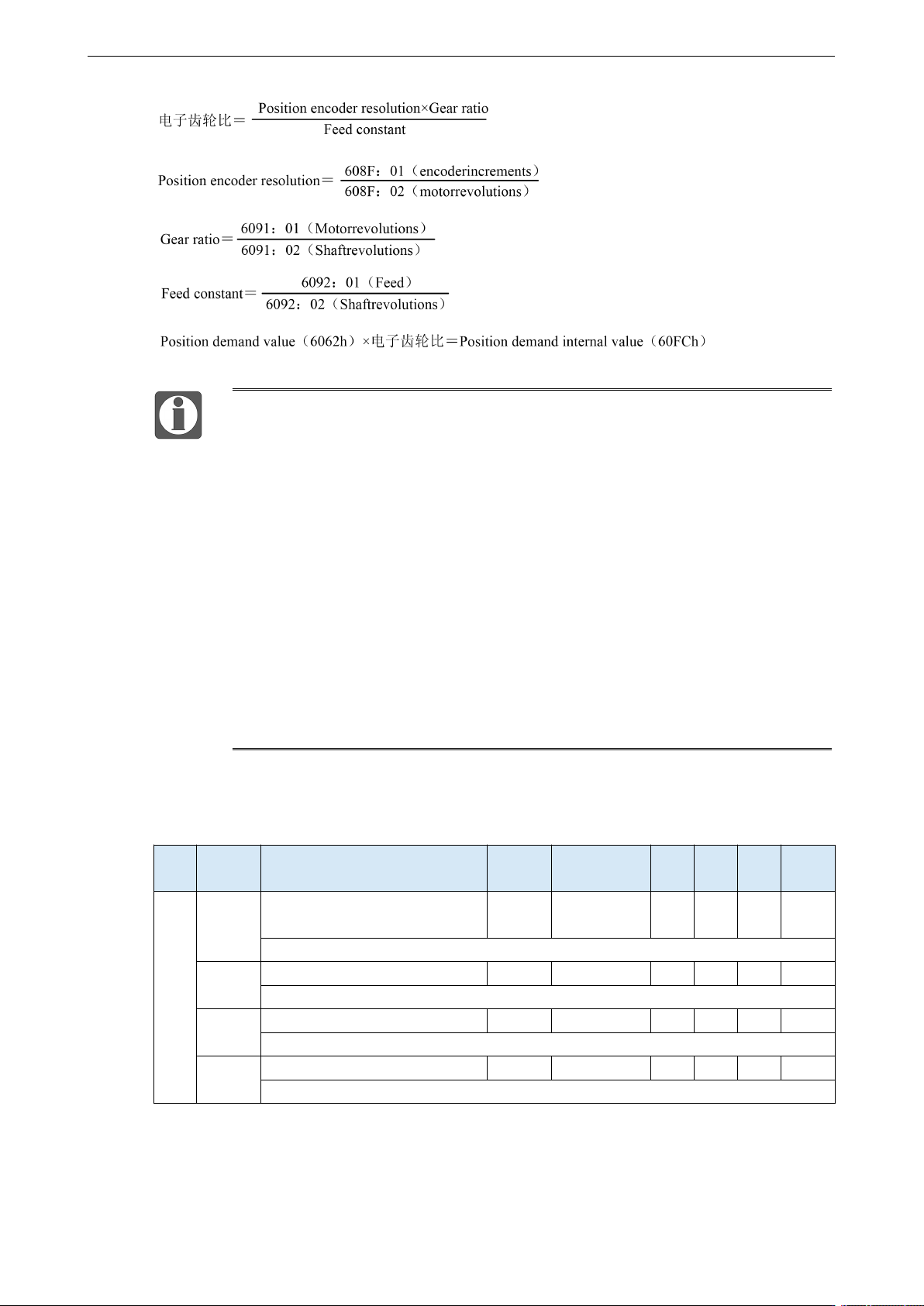

DM6C 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
210
电子齿轮比在8000倍～1/1000倍的范围内有效。
如果超出范围的值在范围内饱和，发生E-883（不正常动作异常保护）。
608Fh-01h（Encoder increments）根据编码器的分辨率被自动设定。6092h-01h
（Feed）的出厂值按编码器的分辨率进行设定。
电子齿轮比的设定，通过以下的时序反映。
电源投入时
通信确立时（ESM状态Init→OP迁移时）
原点复位完成时
绝对式多圈清零时
因为不反映关联对象的设定值变更与否，所以请注意。
绝对式模式下Init⇒Op时的位置信息初始化处理下，绝对式编码器位置
[pulse/单位]/电子齿轮比的值请设定在-2^31（-2147483648）～+2^31-1
（2147483647）的范围内。此范围以外的动作无法保证。
请确认绝对式编码器的位置的动作范围与齿轮比。
尽量用Cia402协议中的电子齿轮比设定。
关联参数
Position encoder resolution位置编码器分辨率（608Fh）
索引
子索引
名称
单位
范围
数据
类型
可访
问性
PDO
OP-
mode
608Fh
-
Position encoder resolution 位置
编码器分辨率
-
-
-
-
-
-
编码器的分辨率自动设定。
00h
Highest 子索引 supported
-
2
U8
ro
NO
ALL
表示608Fh的子索引的数。
01h
Encoder increments
Pulse
1~4294967295
U32
ro
NO
ALL
表示编码器移动量。值是编码器分辨率自动设定。
02h
Motor revolutions
r（电机）
1~4294967295
U32
ro
NO
ALL
表示电机旋转数。值固定为1。
此对象，定义电机每旋转一圈的编码器分辨率。
Position encoder resolution位置编码器分辨率 = Encoder increments（608Fh-01h）/ Motor revolutions
（608Fh-02h）
此对象根据从和伺服驱动器连接的电机中读出的信息自动设定。
DM6C 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
211
例：17bit/r编码器连接的情况
608Fh-01h（Encoder increments）= 130172
608Fh-02h（Motor revolutions）= 1
Position encoder resolution位置编码器分辨率 = 131072 / 1 = 131072
Gear ratio齿轮比（6091h）
索引
子索引
名称
单位
范围
数据类型
可访问性
PDO
OP-mode
6091h
-
Gear ratio齿轮比
-
-
-
-
-
-
设定齿轮比。
00h
Highest子索引supported
-
2
U8
ro
NO
ALL
表示6091h的子索引的数。
01h
Motor revolutions
Pulse
1~4294967295
U32
rw
NO
ALL
设定电机旋转数。
02h
Shaft revolutions
r（电机）
1~4294967295
U32
rw
NO
ALL
设定轴旋转数。
此对象，定义电机转数以及齿轮箱输出后的轴转数相关的内容。
Gear ratio齿轮比 = Motor shaft revolutions（6091h-01h）/ Driving shaft revolutions（6091h-02h）
Feed constant（6092h）
索引
子索引
名称
单位
范围
数据类型
可访问性
PDO
OP-mode
6092h
-
Feed constant
-
-
-
-
-
-
设定feed常数。
00h
Highest子索引supported
-
2
U8
ro
NO
ALL
表示6092h的子索引的数。
01h
Feed
指令单位
1~4294967295
U32
rw
NO
ALL
设定feed量。
02h
Shaft revolutions
r（电机）
1~4294967295
U32
rw
NO
ALL
设定轴旋转数。
此对象，表示齿轮箱输出后的轴每旋转1圈的动作量。
Feed constant =Feed（6092h-01h）/ Driving shaft revolutions（6092h-02h）
3）指令极性（607Eh）Polarity
对于位置指令、速度指令、转矩指令以及其偏移，可以设定极性（电机旋转方向）。DS5C2系列
根据CoE（CiA402）规定的对象Polarity 指令极性（607Eh）执行旋转方向的设定。但CoE（CiA402）
规定的对象Polarity 指令极性（607Eh）会随参数P0-05（旋转方向设定）旋转方向的改变而改变。
如当P0-05由0设置为1，Cia402对象字607Eh变为0xE0，驱动器就可以进行反方向运动。P0-05由1
设置为0，其对象字607Eh变为0，驱动器恢复成默认规定的正方向运动。
另外，对象Polarity指令极性（607Eh）并不是原原本本替换参数P0-05（旋转方向设定）的对象，
CoE（CiA402）处理部和电机控制处理部之间，执行下表对应的对象数据传送时有效。
索引
子索引
名称
单位
范围
数据类型
可访问性
PDO
OP-mode
607Eh
00h
Polarity 指令极性
-
0~255
U8
rw
NO
ALL
设定把位置指令、速度指令、转矩指令和位置偏移、速度偏移（速度加算）、
转矩偏移（转矩加算）的值从对象传送到内部处理时的极性，和把位置反馈、
速度反馈、转矩反馈的值从内部处理传送到对象时的极性。
注：此对象的设定值请设定位置、速度、转矩极性完全相同为0（bit7-5=全
部0）或者请设定224（bit7-5=全部1）。

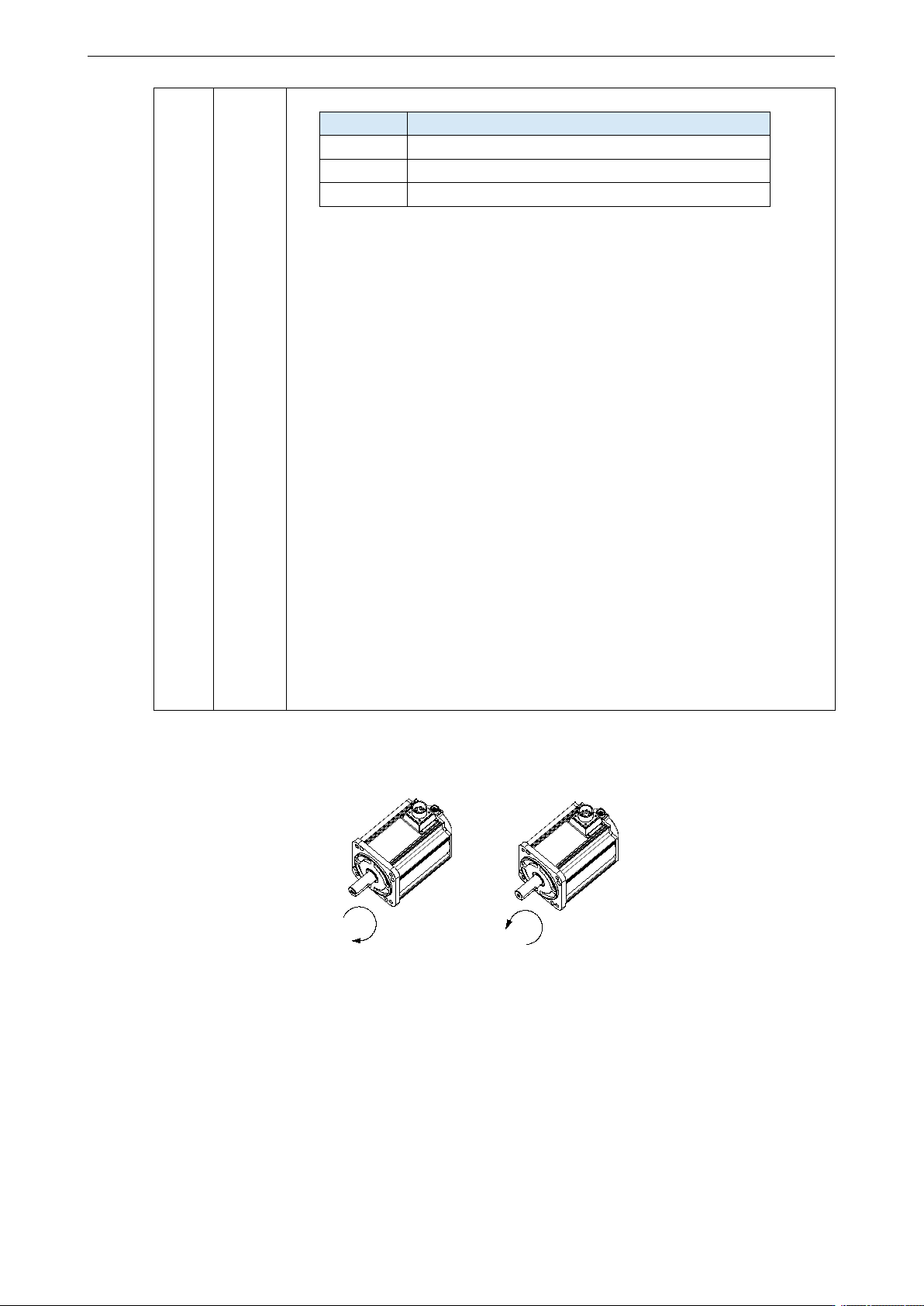

DM6C 系列伺服驱动器用户手册 7 EtherCAT 总线控制模式
212
其他设定下的动作无法保证。
设定值
内容
0
位置、速度、转矩的符号无反转
224
位置、速度、转矩的符号有反转
上述以外
不支持（不要设定）
bit7：位置极性
0：符号无反转1：符号有反转
bit6：速度极性
0：符号无反转1：符号有反转
bit5：转矩极性
0：符号无反转1：符号有反转
bit4-0：Resrved 请设定为0
对象 <指令·设定类>
·607Ah（Target position目标位置）
·60B0h（Position offset）
·60FFh（Target velocity）
·60B1h（Velocity offset）
·6071h（Target torque转矩给定）
·60B2h（Torque offset）
<监测类>
·6062h（Position demand value位置指令）
·6064h（Position actual value位置反馈）
·606Bh（Velocity demand value）
·606Ch（Velocity actual value速度反馈）
·6074h（Torque demand）
·6077h（Torque actual value 转矩反馈）
·6078h（Current actual value当前实际值）
符号无反转：正方向指令时电机旋转方向为CCW方向；
符号有反转：正方向指令时电机旋转方向为CW方向。
电机的旋转方向，从负载侧的轴端看时，定义顺时针为CW，逆时针为CCW。
CW
CCW
4）绝对式编码器的初始化
位置控制模式时如果使用绝对式编码器，不需要原点复位动作（但是，绝对式编码器作为增量式
编码器使用的情况除外），安装电池后，需要在设备初次启动时进行多圈数据清零。
（1）绝对式数据
从绝对式编码器读出的数据中，有表示电机1圈内的内置的单圈数据与每旋转1圈进行1次计数的
多圈数据。其中，多圈数据因为是电气计数，需要使用电池进行备份。两个数据都是在从电机轴
端的CCW方向旋转时进行增加。多圈数据在溢出时发生E-228报警（绝对式计数器溢出异常保护）。
