DM6C系列伺服驱动器用户手册（SM6 01 20260309 1.3）-2026.04.08.pdf - 第13页
DM6C 系列 伺服驱动器用户手册 1 伺服系统的 选型 2 1. 伺服系统的 选型 1.1 伺服驱动器 选型 1.1.1 型号命名 整流单元 逆变单元 32kW 、 45 kW 、 55kW 、 75kW 仅有 单轴逆变型号。
DM6C 系列伺服驱动器用户手册 产品到货时的确认
１
►►
产品到货时的确认
产品到货后，请就以下几个方面确认产品的完好性。
确认项目
备注
到货的产品是否与所定型号相符？
请根据伺服电机、伺服单元的铭牌进行确认。
伺服电机的旋转轴是否运行顺利？
能用手轻轻转动属正常。带制动器的电机则不转动。
是否有破损的地方？
请从外表整体检查是否有因运输等引起的损伤。
是否有螺丝松动的地方？
用螺丝刀检验是否有松动的地方。
电机代码是否一致？
检查驱动器U3-70和电机标签的电机代码是否一致。
受损的驱动器、缺少零部件的驱动器，或者是型号不符合要求的驱动器，请勿安装。有不妥的
地方，请及时与本产品的代理商、办事处或信捷公司的销售部门联系。
DM6C 系列伺服驱动器用户手册 1 伺服系统的选型
2
1. 伺服系统的选型
1.1 伺服驱动器选型
1.1.1 型号命名
整流单元
逆变单元
32kW、45kW、55kW、75kW 仅有单轴逆变型号。
DM6C 系列伺服驱动器用户手册 1 伺服系统的选型
3

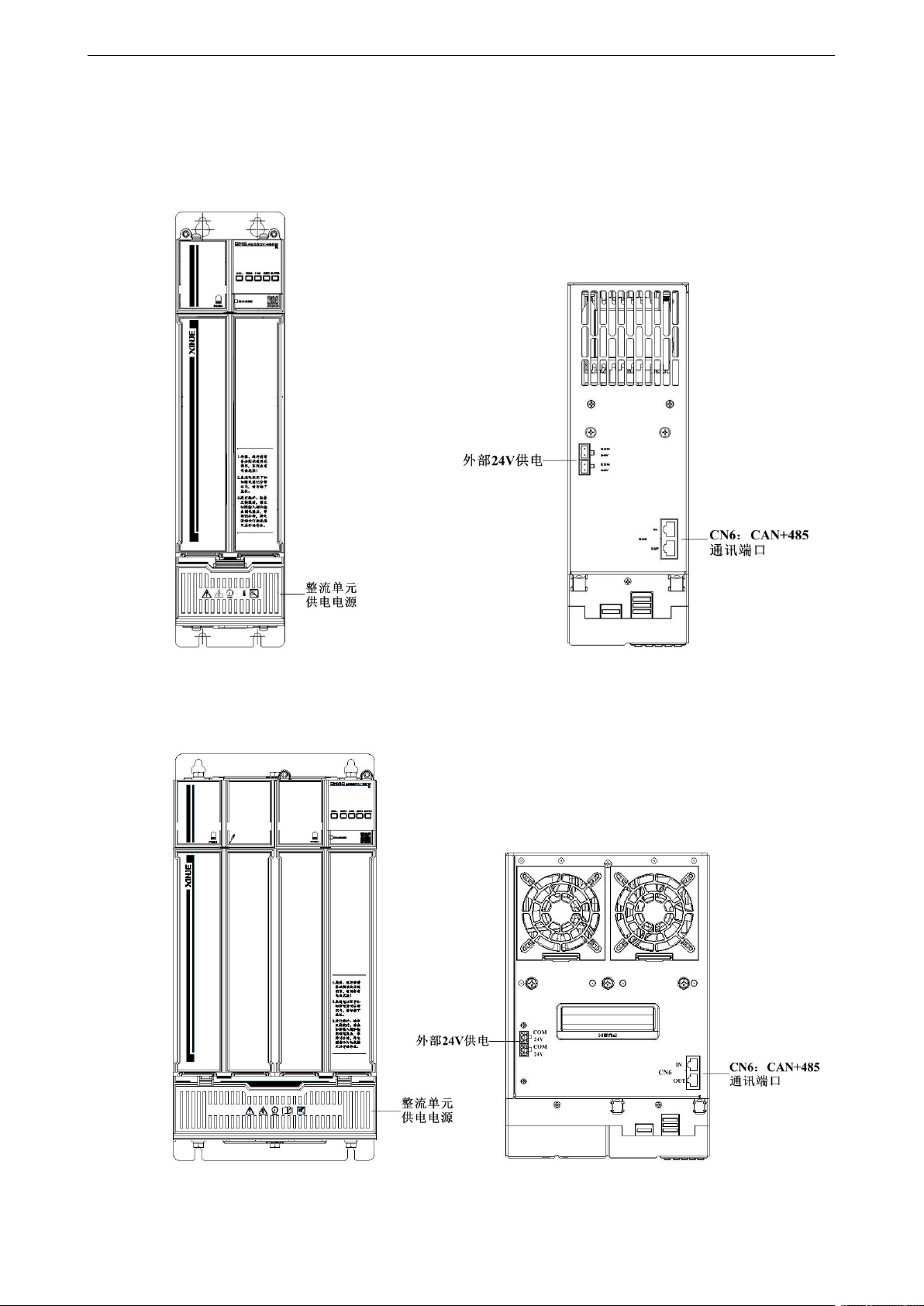

1.1.2 各部分说明
整流单元(DM6-445P0-R)
正视视角 俯视视角
整流单元(DM6-411P0-R)
正视视角 俯视视角
