传送轨道宽度的调整

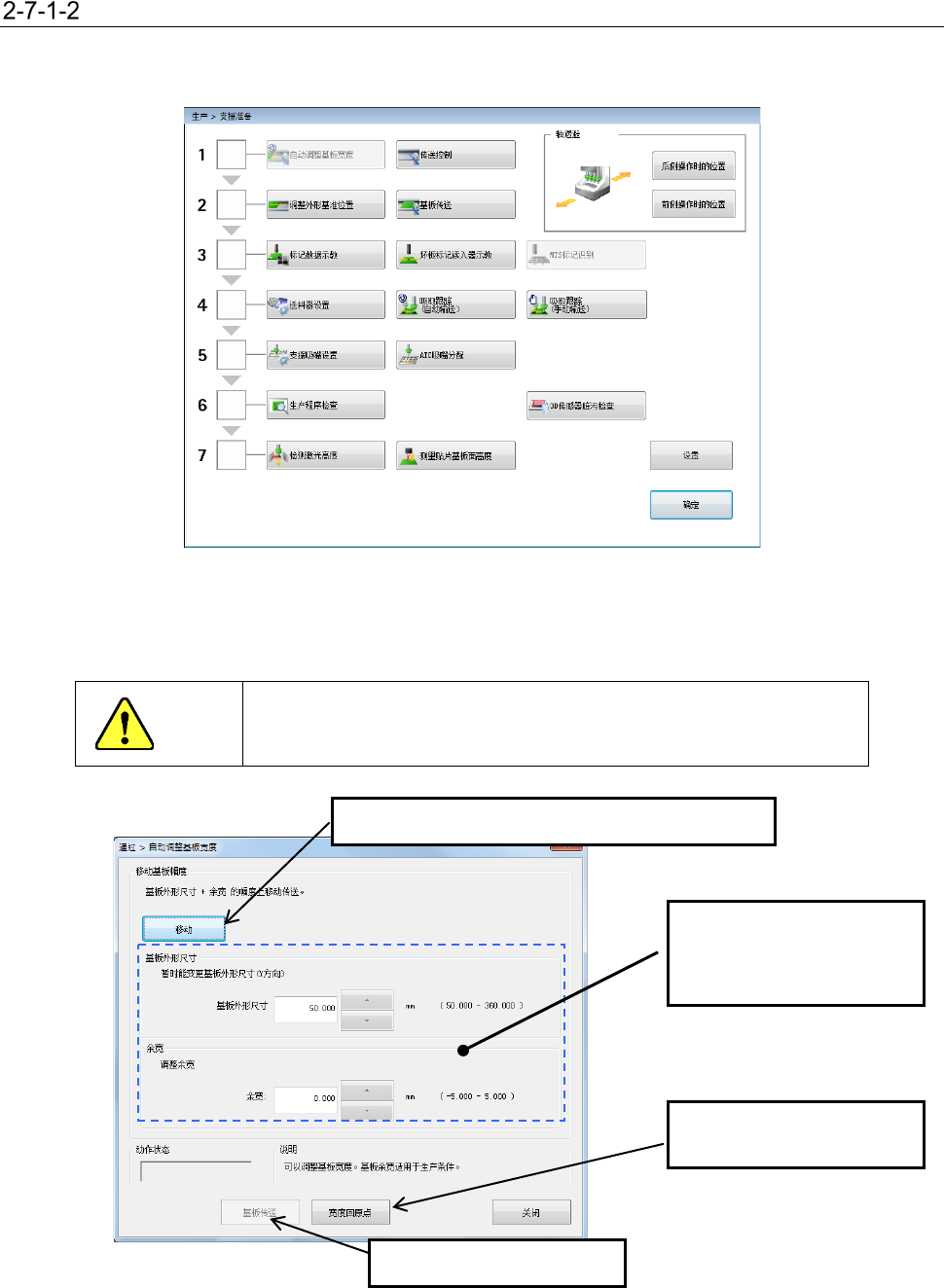

＜在「自动调整基板宽度画面」中的调整方法＞
(1) 请从生产的菜单选择［生产辅助］－［支援准备］。
(2) 请对准传送宽度尺寸。
按下画面的 1「自动调整基板宽度」，即可显示「自动调整基板宽度」画面。
「自动基板宽度调整」在单通道、双通道下，有不同的操作。
注意
按照以下说明点击[移动]按钮后，传送即随之启动。
点击之前，务必确认传送活动区域没有妨碍物体。
1) 自动基板宽度调整
③选择[移动]
，调整宽度。马达旋转，执行调整。
① 选择[宽度回原点]，
执行传送的返回原点。
②
输入
[
尺寸
]
、
[
余宽
]
。
（[余宽]宽度不适合基板
传送宽度时，请输入。
大致为－
0.5mm
〜
0.5mm
。）
④ 请检查传送是否顺畅。
第 1 部 基本篇 第 2 章 生产
2-23
外形基准的调整方法
＜位置变更操作顺序＞
(1) 请从生产的菜单选择［生产辅助］－［支援准备］。
按下画面的「传送控制」按钮后显示传送控制画面。

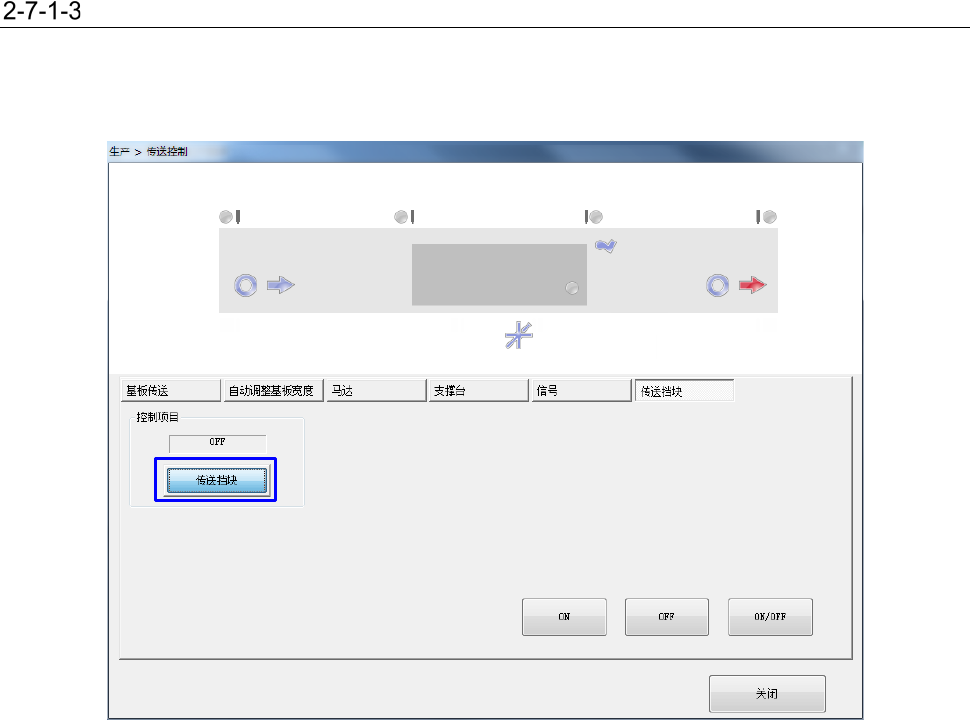

(2) 请使挡块为 ON。
请选择「传送挡块」， 按 ON。
第 1 部 基本篇 第 2 章 生产
2-24
(3) 请将生产基板抵住挡块。

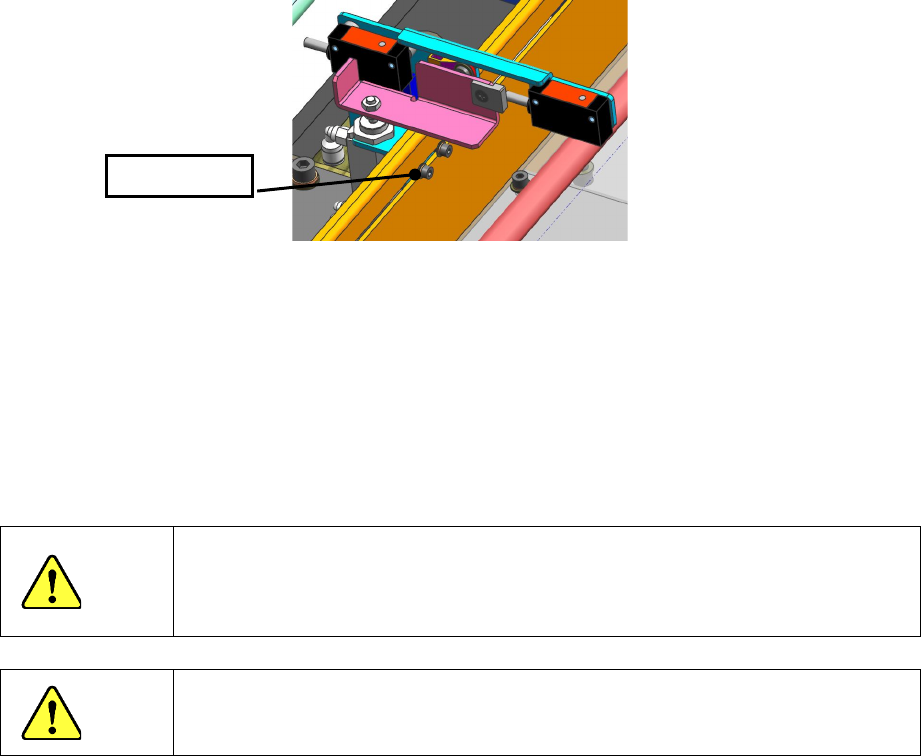

基板接触挡块的部分有缺口等而不稳定时，请松开挡块根部一侧的螺丝(2 个)，用手移动予以调整。
(4) 请配置支承销。
请根据生产基板情况在支承台上配置支承销。ＱＦＰ等这类需要贴片精度的元件如在下面配置支承
销，可利于提高精度。
(5) 调整完成后，请按下「传送控制」画面的「关闭」按钮，结束传送控制。
注意
外形基准位置将成为程序数据的基板坐标原点
(
基准位置
)
。
因此，实施挡块调整后，一定要在「2-7-1-4
外形基准位置的调整」中重新设置。
基板原点可以在生产程序的「基板数据」(参阅第 4 章 4-3-3 基板数据)中进行
变更。
注意
机器工作时，请绝对不要将手或头部等伸入装置内部。
松开螺丝
