第 2 部 功能详解篇 第 11 章 选项组件
11-39
③ 在「第一要素的配置」中，示例中第 1“球”前端位置为（－6.0mm、－5.0mm）时，按如下输
入：
X 偏移量： -6.0
Y 偏移量： -5.0
Z 偏移量： 0（未使用）
θ偏移量： 0
・允许值通常设置为 “0”。
④ 「配置检查」
配置检查处初始值为勾选状态 (元件种类为插入元件时)。
这是检查销的引脚弯曲的功能。
输入基板的通孔直径和元件的管脚直径，按下计算按钮，则在检查等级中填入数值。
检查等级可以根据以下公式求得。
＊检查等级＝(通孔直径 － 管脚直径) / 2
将识别结果与定位的位置进行比较，差值超过检查等级时，认为引脚弯曲，发生报错。
发生该错误时，作为超出可插入元件判定范围，记入报错计数器中。
有关超出可插入元件判定范围，请参照第 2 章生产的 生产管理信息。
● 至此要素组的设置结束。
● 下面定义该要素组的识别要素（要素）。
１个要素组仅可以定义１个要素。即使定义多个也无效。
在「元件要素」中选择追加。
第 2 部 功能详解篇 第 11 章 选项组件
11-40
3.

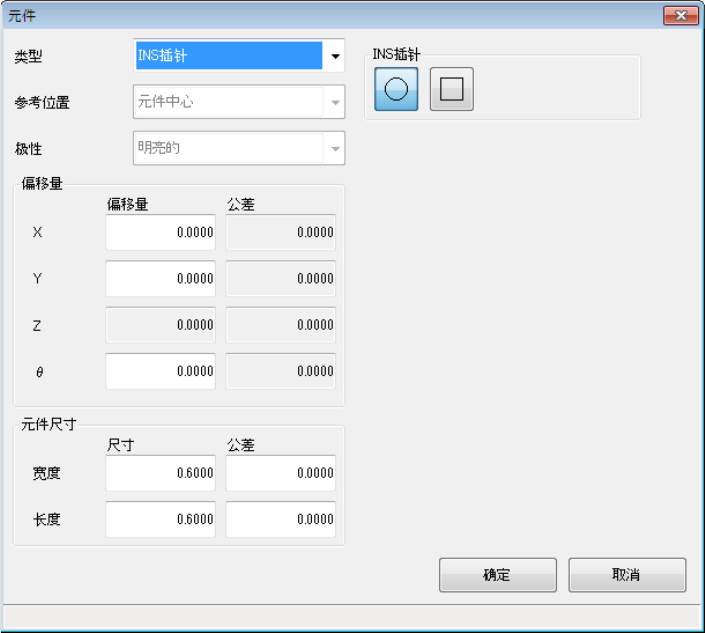

「要素画面」
① 「种类」
球形元件类的要素，仅能指定 INS 销。
② 「基准位置」
固定为要素的中心。
③ 「要素极性」
「要素极性」固定为「明亮」。
④ 「偏移量」
通常不使用，设置为“0”。
⑤ 「要素尺寸」
输入要素的尺寸。
原则上在横、纵尺寸输入相同尺寸。
插入元件的引脚尺寸纵横比不同时，输入仰视的元件引脚尺寸。在「横」中输入横尺寸，在「纵」
处输入纵尺寸。
通常不使用公差，所以设置为“0”。
⑥ INS 销
可以选择 圆／方。选择对应的形式。
第 2 部 功能详解篇 第 11 章 选项组件
11-41
● 以上就完成了要素的数据输入，选择右下的「OK」，则返回「扩展配列」画面。
这样就结束了第 1 要素组的定义，选择右下的「OK」，则返回「要素数据」画面。
此时，如果还有下一个要素组，应选择继续追加，同样输入数据定义要素组。在示例中，一共到第
4 要素组，所以要执行 4 次要素组追加定义。
完成全部要素组的定义后，选择左下的「OK」，结束要素数据的输入。
