第 2 部 功能详解篇 第 8 章 手动控制 8- 33 8-6- 4 其他传感器 从菜单选择 [ 其他 ] － [ 其他 传感器 ] ，即可显示其他 传感器对话框。 显示各 传感器 的状态。 对机器设置 [ 使用单元 ] 里 的设定，没有 影响（没有勾选（不使用 的）单元 的状态也会显示 ）。 传感器的 状态为连续 读入状态 ，连续 显示。
第 2 部 功能详解篇 第 8 章 手动控制
8-32

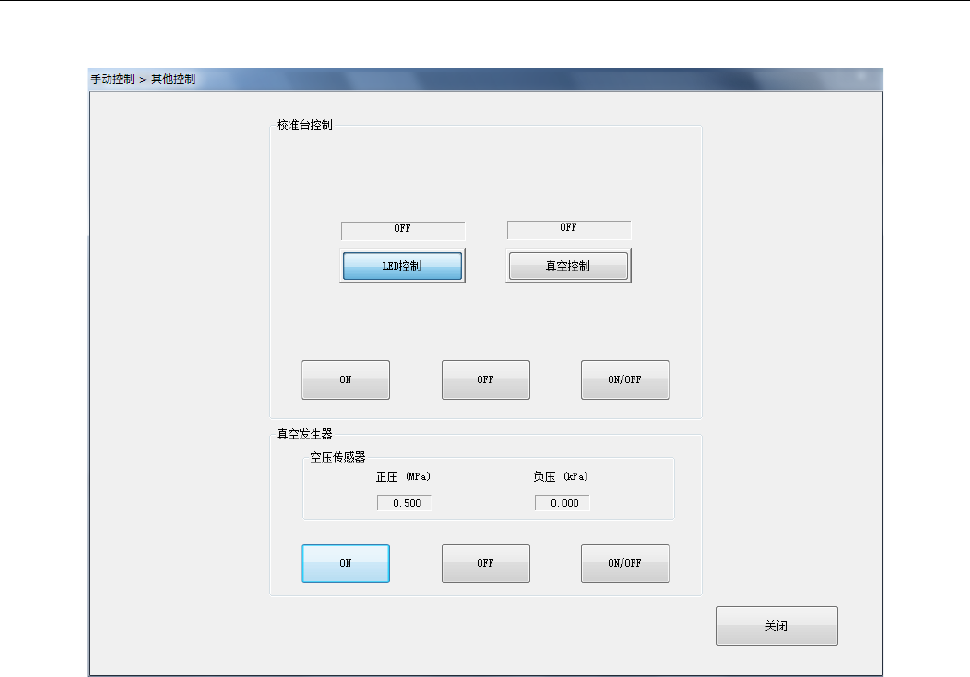

8-6-3 其他控制
选择菜单的[其他]－[其他控制]，即可显示其他控制的对话框。
(1) 校准台
用单选按钮选择控制项目，按「校准台」旁的[ON]按钮、[OFF]按钮、[ON/OFF]按钮进行控制。
1) LED 控制
控制 LED 的 ON/OFF。
2) 真空控制
控制真空的 ON/OFF。
(2) 真空发生器
按「真空发生器」旁的[ON]按钮、[OFF]按钮、[ON/OFF]按钮进行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-33

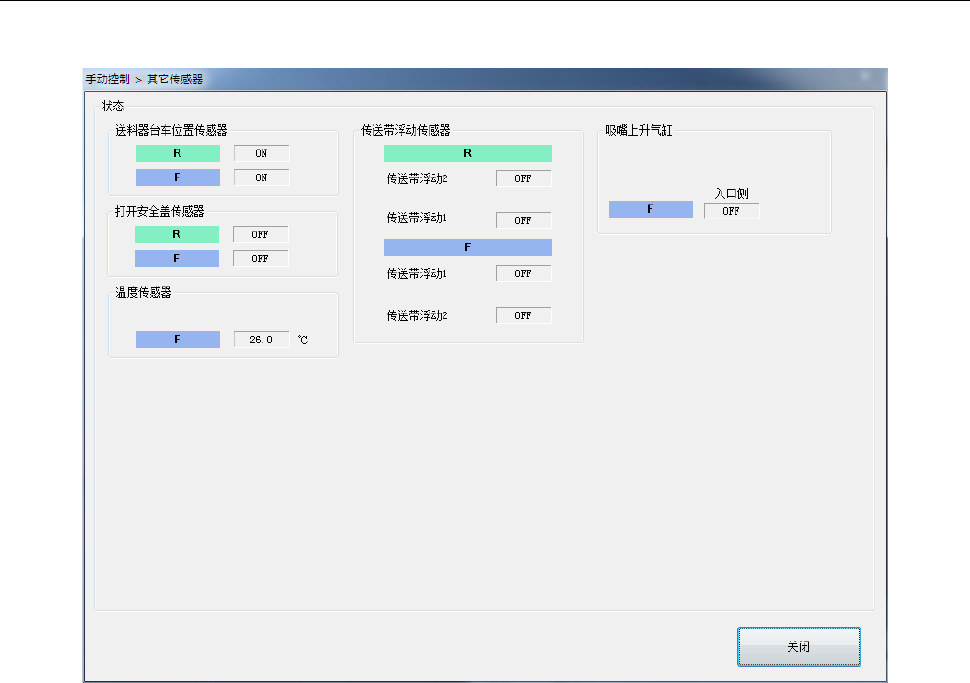

8-6-4 其他传感器
从菜单选择[其他]－[其他传感器]，即可显示其他传感器对话框。
显示各传感器的状态。
对机器设置[使用单元]里的设定，没有影响（没有勾选（不使用的）单元的状态也会显示）。
传感器的状态为连续读入状态，连续显示。
第 2 部 功能详解篇 第 8 章 手动控制
8-34
8-6-5 驱动器状况
选择菜单的[其他]－[驱动器状况]，即可显示驱动器状况。
(1) 当前位置信息
显示各轴当前位置坐标及旋转角度。
对机器设置[使用单元]里的设定，没有影响。没有勾选（不使用的）单元的状态也会显示。
(2) 警报信息
按下[系统警报] [轴警报]按钮，则显示警报信息。详细内容如后所述。
(3) 传感器信息
按下[传感器信息]按钮，即可显示传感器信息。详细情况后述。
(4) 轴反馈位置信息
按下[轴反馈位置信息]按钮，即可显示轴反馈位置信息。详细情况后述。
