第 1 部 基本篇 第 2 章 生产
2-166

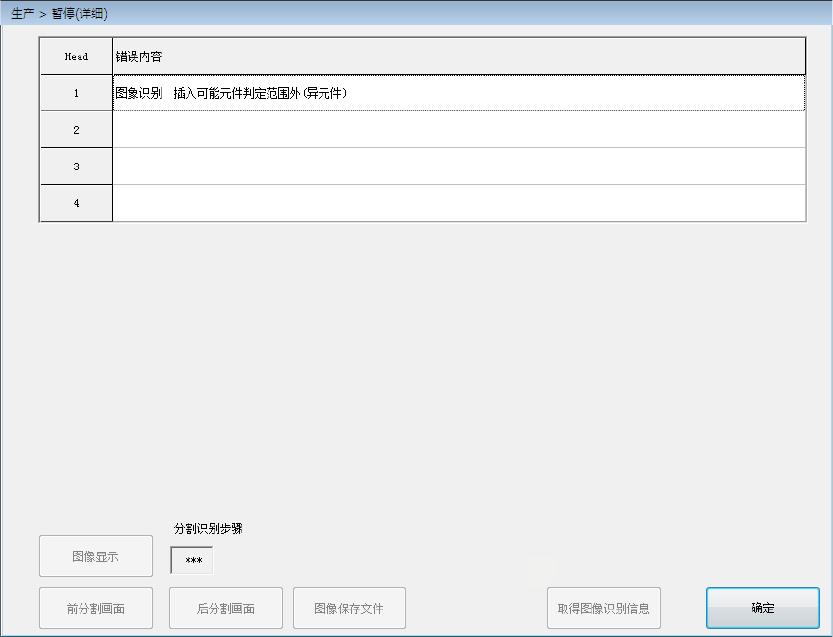

(1) ［图像显示］按钮
选择正常贴片或者发生识别错误的图像识别元件，按下［图像显示］按钮则叠加显示拍摄的图像。
(2) ［前分割画面］按钮
只有在分割识别时可以进行选择。按下按钮，则显示切换为现在的叠加画面所显示的分割识别图像
的前一个图像。
(3) ［后分割画面］按钮
只有在分割识别时可以进行选择。按下按钮，显示切换为现在叠加画面所显示分割识别图像的下一
个图像。
第 1 部 基本篇 第 2 章 生产
2-167
(4) ［分割识别步骤］画面
只有使用分割识别时才显示。非分割识别时显示***。显示现在是第几个分割画面。

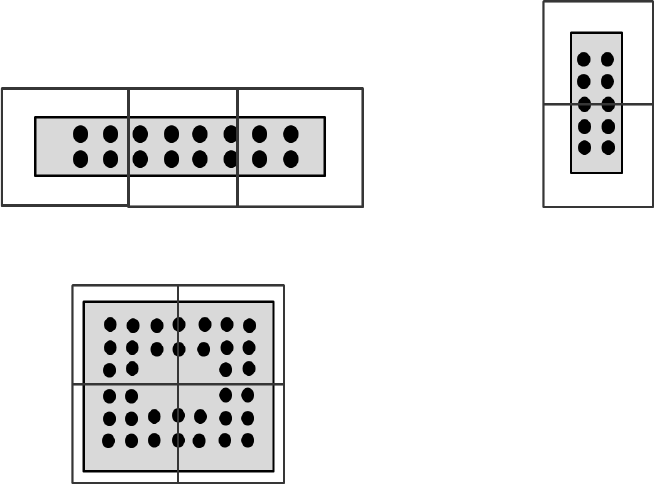

3x1 分割、1x2 分割、2x2 分割所显示的画面顺序为如下所示。在叠加中显示的为底视图。
例：2x2 分割时
按下图像显示按钮显示 1/4 画面 → 按下后分割画面按钮显示 2/4 画面 → 再按下后分割画面按钮
显示 3/4 画面 → 按下前分割画面按钮显示 2/4 画面 → 再按下前分割画面按钮显示 1/4 画面
3x1 分割 1x2 分割
2x2 分割
(5) ［图像信息保存文件］按钮
选择发生识别错误的图像识别元件，按下［图像信息保存文件］按钮则叠加显示拍摄的图像，并将
错误图像保存在以下位置。
文件夹名 ：D:\JUKI\Log\3DS
文件名 ：xx_3DS_○.img (对应 xx→L1～L8、○→1～4 分割拍摄时的画面)
1/3 2/3
3/3
1/2
2/2
4/4
3/4
2/4
1/4
第 1 部 基本篇 第 2 章 生产
2-168

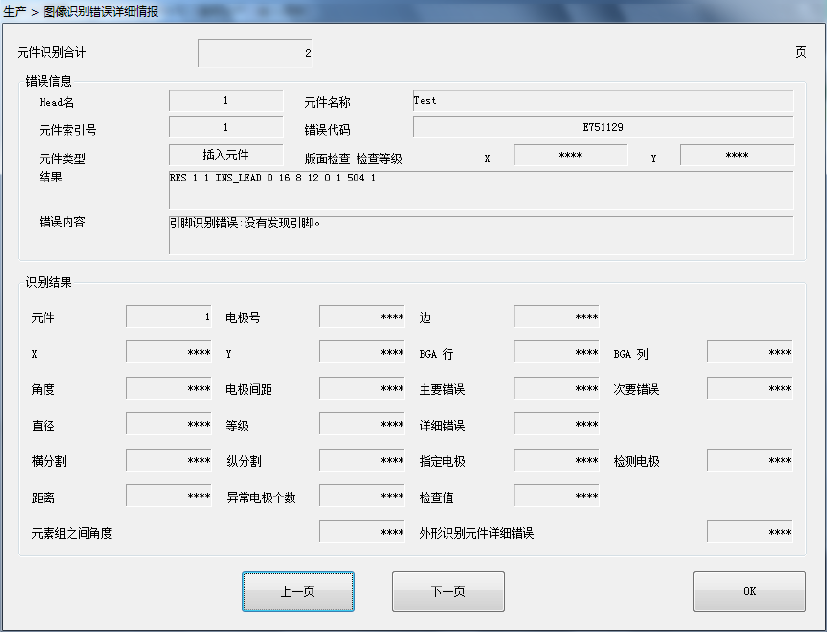

(6) ［取得图像识别信息］按钮
选择正常贴片的元件或者发生识别错误的图像识别元件，按下［取得图像识别信息］按钮，则取得
图像识别信息，显示出图像识别错误详细情报对话框。
在对话框中，显示识别元件时的最新详细信息。对话框中各按钮的使用方法，为如下所述。
・按下［上一页］，显示前一个元件识别时的信息。
・按下［下一页］，显示现在的元件识别信息的下一个信息。
・按下［OK］，关闭图像识别错误详细情报对话框。
在显示图像识别错误详细情报对话框过程中，按下<START>按钮，则重新开始生产动作。
按下<STOP>按钮，执行生产中断动作。
