第 1 部 基本篇 第 4 章 制作生产程序 4- 65 ④ 元件 形状 可指定激光识别 用 的元件 形状。主要用途 如下所示 。 元件形状 动作 用途 Config1 对于具有对称性的元件，检测出外切切线，计算、 校正位置偏移、 角度偏移 ，进行贴片。 具有对称性的元件，是指在测定 面的 断面图上 划 线 可呈对称状态的 元件。 标准元件类型 Config2 对于没有对称性的元件，检测出各边，计算、校正 位置 偏移 、角度偏移，进 行…
第 1 部 基本篇 第 4 章 制作生产程序
4-64

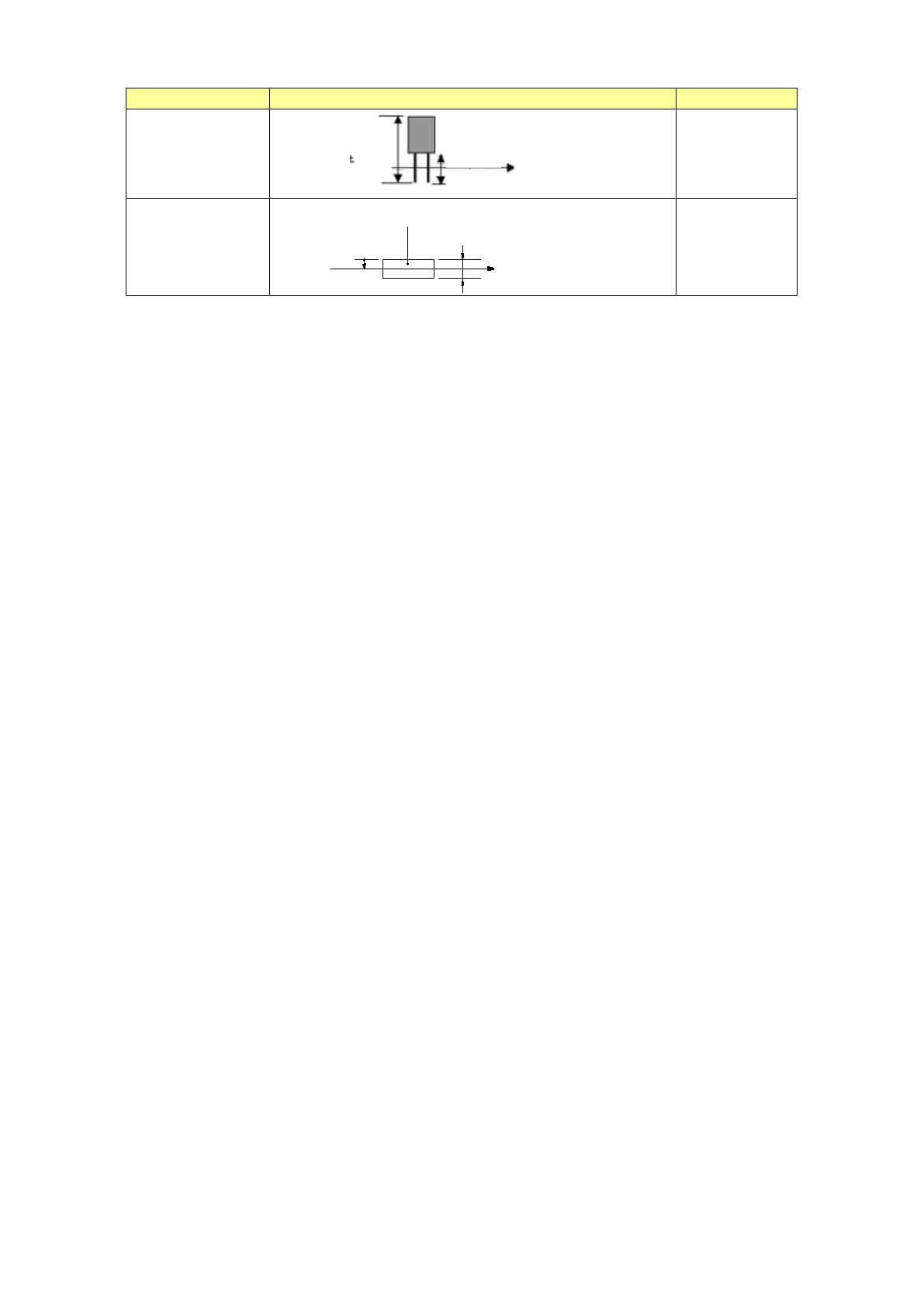

元件种类
测量位置
测量高度(mm)
INS 电解电容器
- (t - 1)
其他元件
レーザ測定
部品高さ
t
モールド部
-0.5t
-0.5 × t
注 1：对 0603 电阻等方形芯片元件贴片，当发生角度偏差时，在元件数据的[定心]选项卡画面中，
将[激光高度]的数值向元件上面移动约 –t/3 （默认值为 –t/2），有时可以改善。
激光测定位置
元件高度
管脚长度
激光测定位置
元件高度
模部
第 1 部 基本篇 第 4 章 制作生产程序
4-65
④ 元件形状
可指定激光识别用的元件形状。主要用途如下所示。
元件形状
动作
用途
Config1
对于具有对称性的元件，检测出外切切线，计算、
校正位置偏移、角度偏移，进行贴片。
具有对称性的元件，是指在测定面的断面图上划线
可呈对称状态的元件。
标准元件类型
Config2
对于没有对称性的元件，检测出各边，计算、校正
位置偏移、角度偏移，进行贴片。
指定为异形元件的其他元件
Config3
从测定数据计算、校正吸取角度的位置偏移，进行
贴片。
用于无角的圆筒元件等。
这时，
会忽略角度（忽略极性），仅 求
出元件的中心。
Config4
使用元件的重心，计算元件宽度、位置偏移量。
使用元件的 1 边计算角度。
在 JM-10 的元件形状中，与柔性 3 相似的元件识别
方法。在柔性 3 不能指定元件的 1 边，但 在 Config4
可以指定。
对于边的指定，在「⑤Config4 基准角度」中说明。
即使使用 Config1 及 Config2
，
也不能在任意角度贴片的异型
元件
第 1 部 基本篇 第 4 章 制作生产程序
4-66
元件形状
动作
用途
Config5
对于具有对称性的元件，检测出外切切线，计算、
校正位置偏移、角度偏移，进行贴片。用于对应识
别元件的引脚等时，光线从间隙漏过时的识别。位
置偏移、角度偏移的计算、校正方法与标准元件类
型相同。
标准元件类型(识别引脚用)
Config0
从吸取姿势按贴片角度进行旋转并贴片。 用于激光定心不稳定的元件
（超规格的极薄的元件）。不
进行定心即贴片。因此，贴片
位置会被吸取位置影响。
注意
元件形状根据元件类型决定其初始值。通 常 ，如果变更会导致错误发生率提高
。
除特殊情况以外，切勿变更。
⑤ Config4 基准角度
仅在选择 Config4 时，可以进行编辑。
设定的角度仅在 Config4 有效。对其他的元件形状没有任何影响。
Config4 基准角度可以指定为 0 °– 359°范围内的任意角度。
该 Config4 基准角度设定，对元件的激光识别角度有影响。
其他的 Config，前提是长方形/正方形元件，计测激光识别角度。
但插入元件有时是由复杂多边形构成的情况。此时，就破坏了元件为长方形/正方形的前提条
件，所以会造成激光识别角度与操作者预计不符的情况。结果造成元件无法插入。此时使用
Config4。
Config4 的激光识别角度计算，是以元件的边为基准来计算角度。将基准边到测定对象元件的
边的距离，作为激光识别角度的结果。
因为将边作为基准，所以边长越长，激光识别角度越正确。因为需要输入角度，建议在角度
输入中使用简单的水平、垂直的边。在指定其他边时，需要输入正确的角度。
将吸取元件后旋转 0°的状态(制作元件数据时的元件状态)作为最初的基准。
以正三角形元件为例，进行下述说明。
