第 1 部 基本篇 第 1 章 装置概要 1- 18 1-2- 4 R- AT C 单元的构成 用汽缸④开、关 滑动板②，保管、装卸吸 嘴⑧。 滑动板②的开、 关，由 A TC OPEN （ AT C 打开）传感 器⑥、 AT C CL OSE （ AT C 关闭）传感 器⑦来检 测，开关的速度 由速度控制器⑤来调整。 AT C 盘③ 可以取下，可 以根据使用 的吸嘴种类、 数量 进行改变。 ( 可 对应特 别订购 ) ① AT C 基…
第 1 部 基本篇 第 1 章 装置概要
1-17

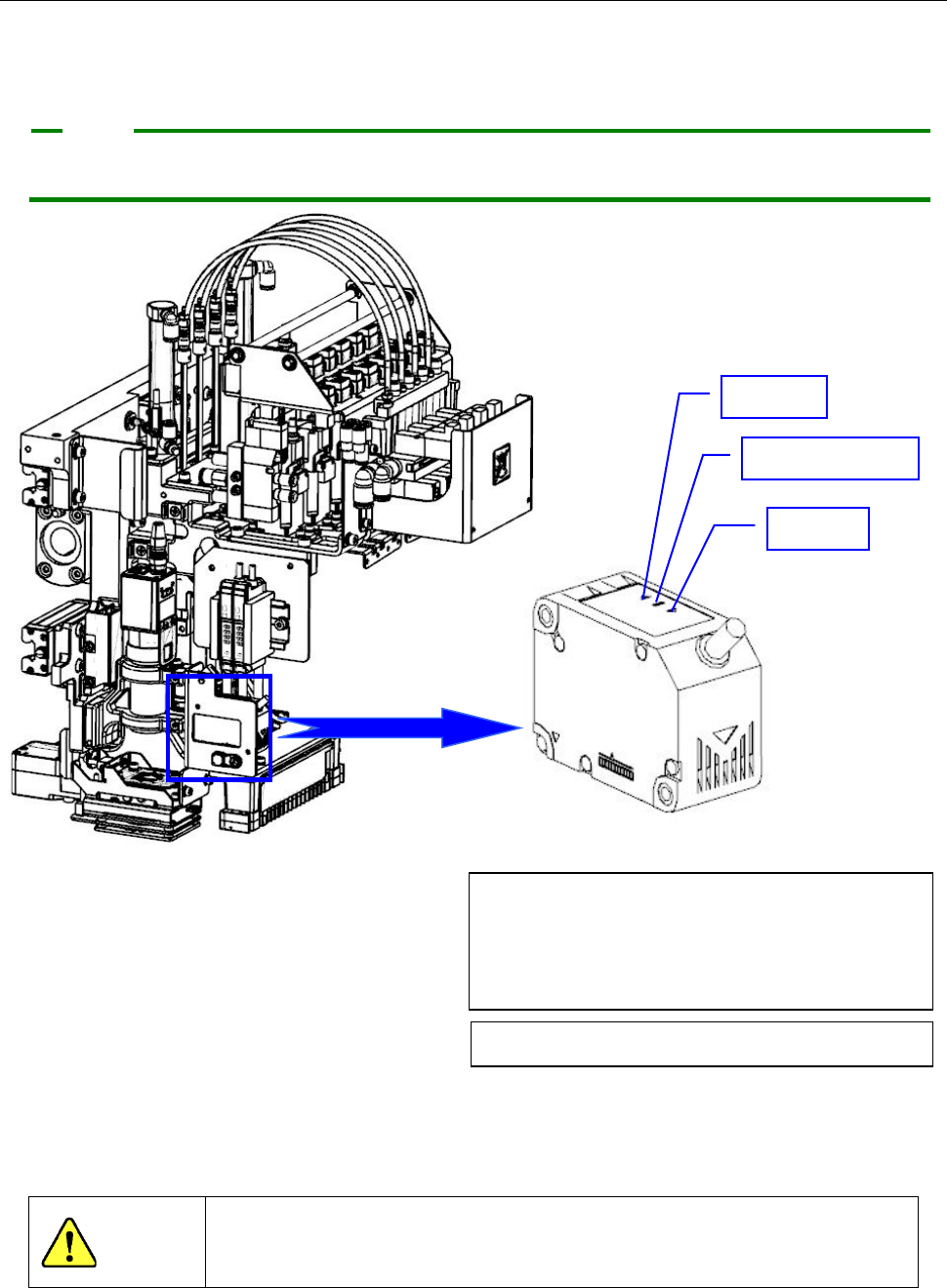

1-2-3-2 HMS
HMS(高度测量装置)系统用于测量供料器吸取位置等的元件的高度。
此系统由实际装备在 Head 上的高度变位传感器（传感器部分与基板部分）构成。
基板上的旋钮及开关等已在出厂时调整好，请勿调整。
◆ HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示使用，可以安全使用。
注意
高度变位传感器使用的激光会发出可见激光束。
切勿直视光束，也不要去触摸。
注意
FAR 灯
激光寿命显示灯
NEAR 灯
范围显示灯 亮灯状态
NEAR/FAR 两灯亮： 测量中心距离±7mm
NEAR 亮灯： 测量范围内近距离侧
FAR 亮灯： 测量范围内远距离侧
NEAR/FAR 两灯灭： 测量范围外
激光寿命显示灯
闪亮：
激光寿命
第 1 部 基本篇 第 1 章 装置概要
1-18

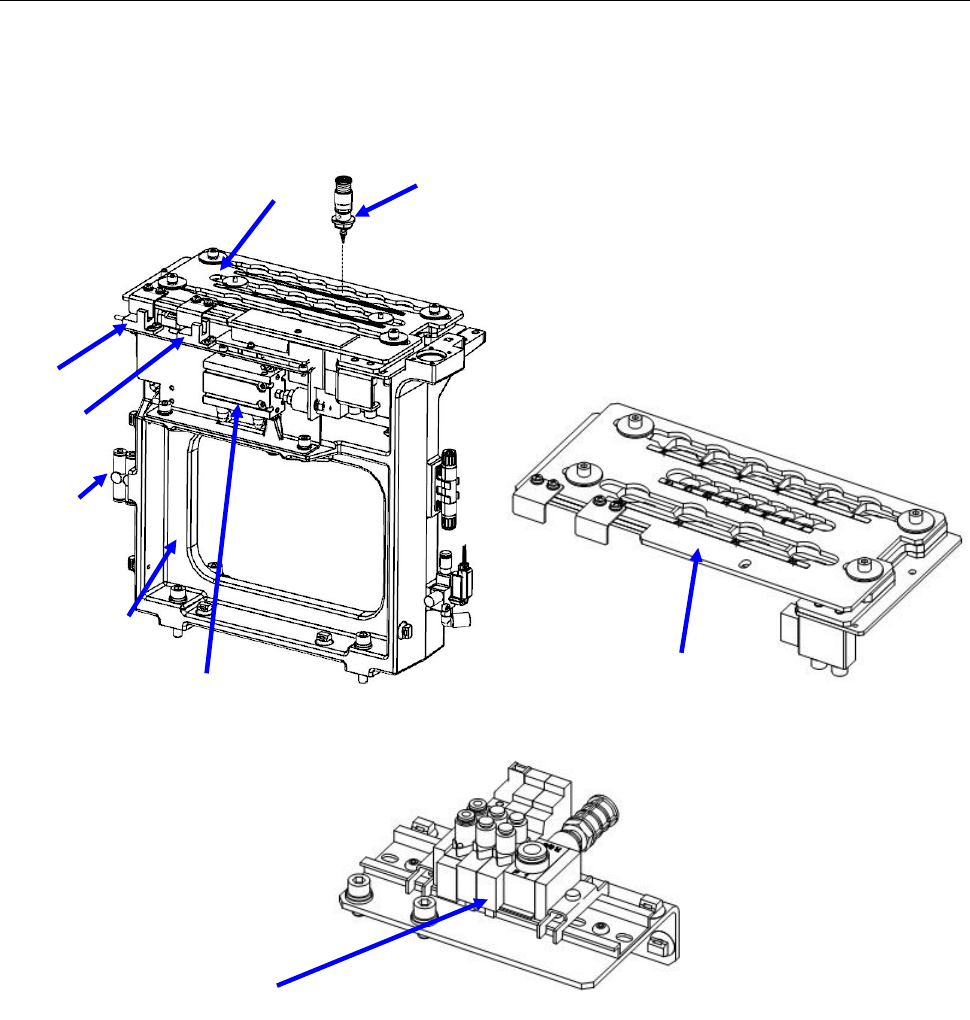

1-2-4 R-ATC 单元的构成
用汽缸④开、关滑动板②，保管、装卸吸嘴⑧。
滑动板②的开、关，由 ATC OPEN（ATC 打开）传感器⑥、ATC CLOSE（ATC 关闭）传感器⑦来检
测，开关的速度由速度控制器⑤来调整。
ATC 盘③可以取下，可以根据使用的吸嘴种类、数量进行改变。(可对应特别订购)
①
ATC
基座
⑥
ATC OPEN
传感器
②
滑动板
⑦
ATC CLOSE
传感器
③
ATC
板
⑧
吸嘴
④
汽缸
⑨
5
接口切换电磁阀
⑤
速度控制器
⑤
①
②
⑥
⑦
③
④
⑧
⑨
第 1 部 基本篇 第 1 章 装置概要
1-19

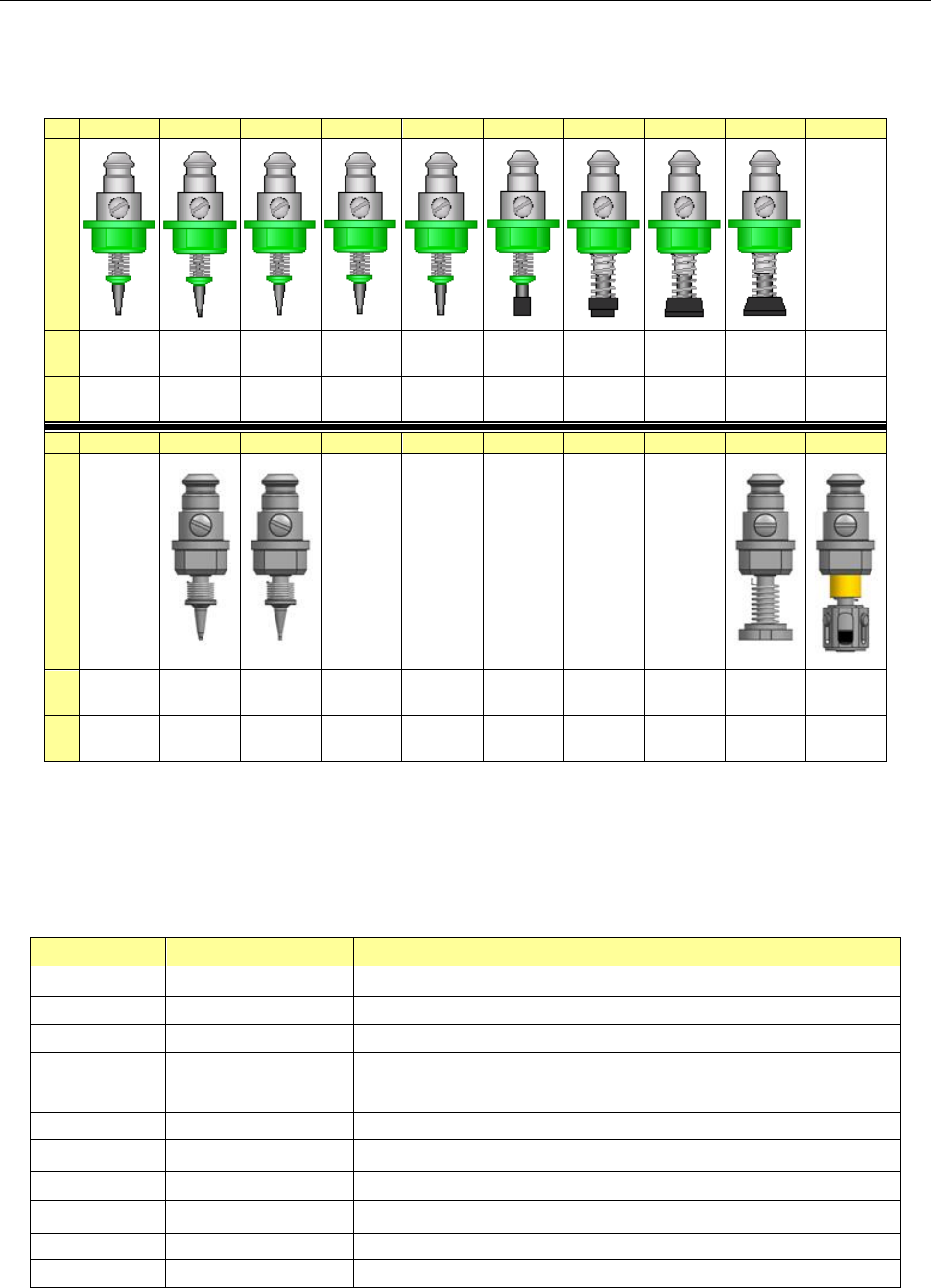

1-2-4-1 吸嘴
(1) 吸嘴的形状
请按照贴装元件的形状及尺寸，从下述中选择吸嘴。
※在使用4501,4502,4508,4512时，需要设置R-ATC_001(选购项)。
No.
500
501
502
503
504
505
506
507
508C
-
外
观
-
外
径
1.0x0.5mm
0.7x0.4mm
φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm
-
内
径
2xφ0.4mm
φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm
-
No.
-
4501
4502
-
-
-
-
-
4508
4512
外
观
-
- - - - -
外
径
- 0.7x0.4mm
φ0.7mm
- - - - - 10×8mm φ7.5mm
内
径
-
φ0.25mm φ0.4mm
- - - - -
8.5×
6.5mm
φ3.5mm
(2) 吸嘴的选择方法
可通过「ATC吸嘴分配」自动识别吸嘴。
手动输入时，要准确选择，以防止吸取不良、贴片精度不良。
主要用途元件的吸嘴编号如下表所示。为提高精确性，请根据贴片元件吸取面的最小宽度尺寸选择
吸嘴编号。
各种元件吸取面的最小宽度尺寸(D)请参见(3)项。
吸嘴号
最小宽度尺寸（
D
）
mm
主要用途元件
500 0.45～1.45 1005，1608，2012，SOT (模部 1.6×0.8) <注>
501/4501 ～0.45 0603
502/4502
0.45
～
0.75
1005
503 0.75～1.45 1608、2012
SOT(模部 1.6×0.8、2.0x1.25)
504
1.1
～
2.5
2012
、
3216
、
Melf
、
SOT(
模部
2.0
×
1.25)
、
SOT23
505 2.5～4 铝电解电容(小)，钽电容，微调电容
506 4～7 铝电解电容(中)，SOP(窄幅)，SOJ，连接器
507 7～10 铝电解电容(大)，SOP(宽幅)，TSOP，QFP，PLCC，SOJ，连接器
508C/4508
10
～
QFP
，
PLCC
4512 - 铝电解电容(小)
注： 因 2012R 的吸取面形状（厂商及电阻值不同等），有时
θ
会有偏差。
需要进行 2012 元件的高密度贴片（邻接 0.3mm 以下）时，请使用 504 吸嘴。
