第 1 部 基本篇 第 1 章 装置概要 1- 58 (2) 信息区域的功能按钮 信息区域的功能 按钮配置在以下位置，通 过选项卡 切换显示使用。 No. 图标 名称 概要 1 维护选项卡 显示个别的维护 信息显示菜单。 2 应用程序快捷方 式 显示应用程序快 捷方式及退出菜 单。 3 键盘选项卡 显示软键盘。 应用程序启动中 ，有可能任何 选项卡都无法 选择。
第 1 部 基本篇 第 1 章 装置概要
1-57
1-8-4-2 功能按钮的构成
JM-50 在操作区域及信息区域除了菜单以外，还配置有功能按钮。
(1)
操作区域的功能按钮
操作区域的功能按钮配置在以下位置。
任何按钮都有可能无法通过起动中的应用程序选择。
No.
图标
名称
概要
1
简易控制
从当前起动的应用程序可运行简易控制时，进入简易控制运
行。
2
示教
从当前起动的应用程序可运行示教时，进入示教运行。
3
跟踪 从当前起动的应用程序可运行跟踪时，进入跟踪运行。
4
语言切换
可实时切换显示语言。
5
维护信息
打开元件更换信息画面。
如果有通知事项，会在图标上附带警告标记。
6
取得日志
可取得日志。
7
截取画面
可以截取现在显示的画面。
截取的图像保存在 D:/Juki/Exe/LOG/Capture/YYMMDD
文件夹中。YYMMDD 为日期。
最多可以保存 10 位，从旧画面开始删除。
8
START
按钮
在未原点复位的状态下，可以执行原点复位。
或者开始执行生产、示教等动作。
9
STOP
按钮
使生产开始、示教等动作停止。
在生产时按下 1 次则暂停，再按下 1 次结束。
第 1 部 基本篇 第 1 章 装置概要
1-58
(2)
信息区域的功能按钮
信息区域的功能按钮配置在以下位置，通过选项卡切换显示使用。
No.
图标
名称
概要
1
维护选项卡 显示个别的维护信息显示菜单。
2
应用程序快捷方式 显示应用程序快捷方式及退出菜单。
3
键盘选项卡 显示软键盘。
应用程序启动中，有可能任何选项卡都无法选择。
第 1 部 基本篇 第 1 章 装置概要
1-59

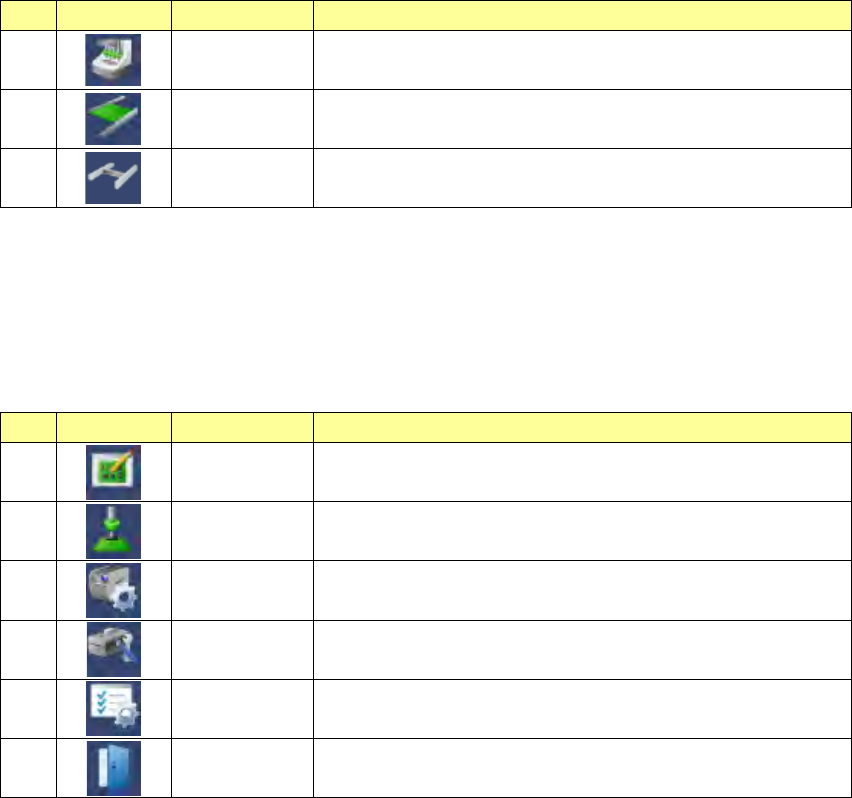

1) 维护信息的功能按钮
No.
图标
名称
概要
1
Head
更换元件信息画面打开时，优先显示
Head
状态。
有通知事项，会在图标上附带警告标记。
2
传送
更换元件信息画面打开时，优先显示传送状态。
有通知事项，会在图标上附带警告标记。
3
XY
更换元件信息画面打开时，优先显示
XY
状态。
有通知事项，会在图标上附带警告标记。
应用程序启动中，有可能任何菜单都无法选择。
有关详细情况，请参见「10章 自己诊断功能」。
2) 应用程序快捷方式功能按钮
No.
图标
名称
概要
1
编辑程序 退出当前起动的应用程序，起动编辑程序。
2
基板生产 退出当前起动的应用程序，起动基板生产。
3
设置 退出当前起动的应用程序，起动设置。
4
手动 退出当前起动的应用程序，起动手动控制。
5
操作选项 退出当前起动的应用程序，起动操作选项。
6
退出 退出当前起动的应用程序。
应用程序启动中，有可能任何菜单都无法选择。
与起动中的应用程序相同的起动菜单会显示无效。
3) 软键盘
选择软键盘选项卡即显示软键盘。
