第 1 部 基本篇 第 4 章 制作生产程序
4-84

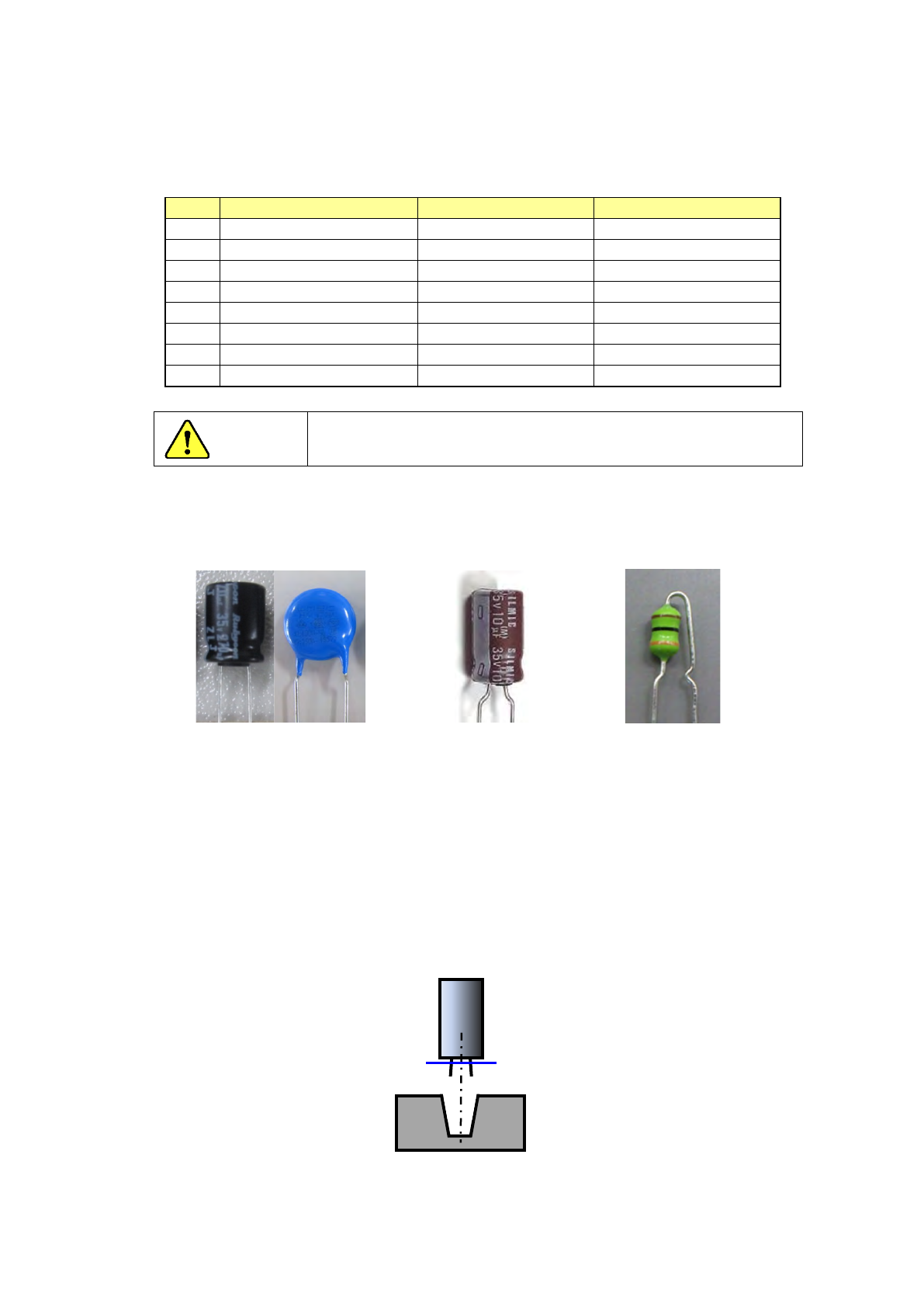

・工具编号
根据实施引脚矫正的元件尺寸，选择适用工具的编号。
标准工具有下表所示的 8 种。但在工具编号选择列表中，仅显示在实际工具单元上安装的工
具编号。
No.
适用引脚间距
[mm]
适用引脚直径
[mm]
矫正可能范围
[mm]
1
2.50
0.45
～
0.60
2.15
～
3.90
2
3.50
0.45
～
0.60
3.15
～
4.90
3
5.00
0.50
～
0.60
4.70
～
6.40
4
5.00
0.80
5.00
～
6.60
5
7.50
0.60
7.30
～
8.90
6
7.50
0.80
7.50
～
9.10
7
10.00
0.60
9.80
～
11.40
8
10.00
0.80
10.00
～
11.60
注意
用标准工具，不能对实施了嵌入式加工的元件执行矫正。
・引脚类型
请从「直脚」、「 成形」、「 电阻」中选择最为接近的一种引脚类型。
直脚
成形
电阻
・封装高度
设定除去插入元件引脚部分的封装部分的高度。
・引脚中心识别高度
将引脚末端（根部）设定为激光测定时的识别高度。
将在该位置测定的数据，用于引脚矫正时对准元件与矫正工具的位置。
设定的参考 ： - ( 元件高度 – 元件接触面深度 – 引脚长度 + 1.00 )
激光测定
第 1 部 基本篇 第 4 章 制作生产程序
4-85
・凹型工具补偿量
设定引脚矫正时，在凹型工具的引脚补偿量。
・凸型工具补偿量
设定引脚矫正时，在凸型工具的引脚补偿量。
・重试次数
在引脚矫正后的可插入元件判定中，判定为不能贴片时，设定执行矫正重试处理的次数。
但在执行补偿量的调整处理时，应使用调整用的重试次数。
・生产中的补偿量调整
设定在生产中是否对凹型工具及凸型工具的补偿量进行调整。
对「从开始生产后的第 1 次矫正处理」或者「矫正重试处理的频度变高时」，自动执行补偿量
的调整。
即使设定为「不执行」也会实施矫正处理，各元件的适用补偿量不同，所以矫正重试次数可
能变多，也可能出现矫正失败。
为了避免上述问题，建议设定为「执行」。
第 1 部 基本篇 第 4 章 制作生产程序
4-86

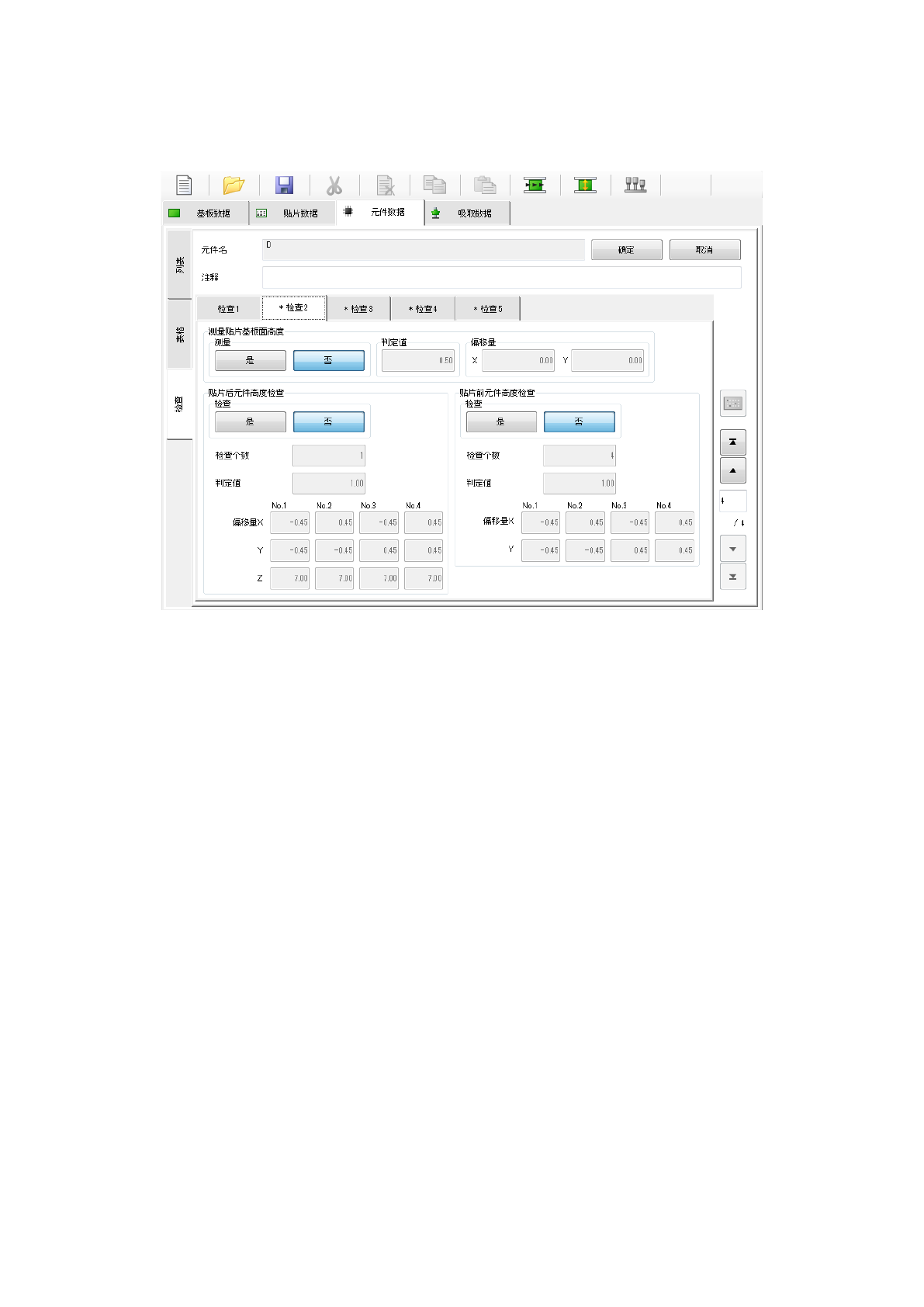

(7) 检查 2
设定“测量贴片基板面高度”、“ 贴片后元件高度检查”、“ 贴片前元件高度检查”。
1) 测量贴片基板面高度
测量元件贴片位置的基板面高度，对贴片 Z 坐标进行补正。
测量位置为贴片点的中心（一点）。
在测量结果中，输入判定基板翘起的阈值。
测量结果若在（－判定值～判定值）之间，则判断可以贴片。
测量与贴片点不同的位置时，请输入偏移量（X,Y）。
