第 1 部 基本篇 第 4 章 制作生产程序 4- 125 4-4- 2 执行优化 在优化选项的对 话框中， 选择 [ 执行 ] 按钮，开始优 化处理。 执行优化时，会 显示如下画面。 发生错误时，会 显示错误 信息。 在进行优化的过 程中，可通过 选择 [ 停止 ] 按钮来中断优化。 选择 [ 停止 ] 按钮后，将 显示如下的确 认信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-124
1) 贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的
贴片点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
c) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
● 若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
● 一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中点”
比较有利，其他情况时，“平均点”比较有利。

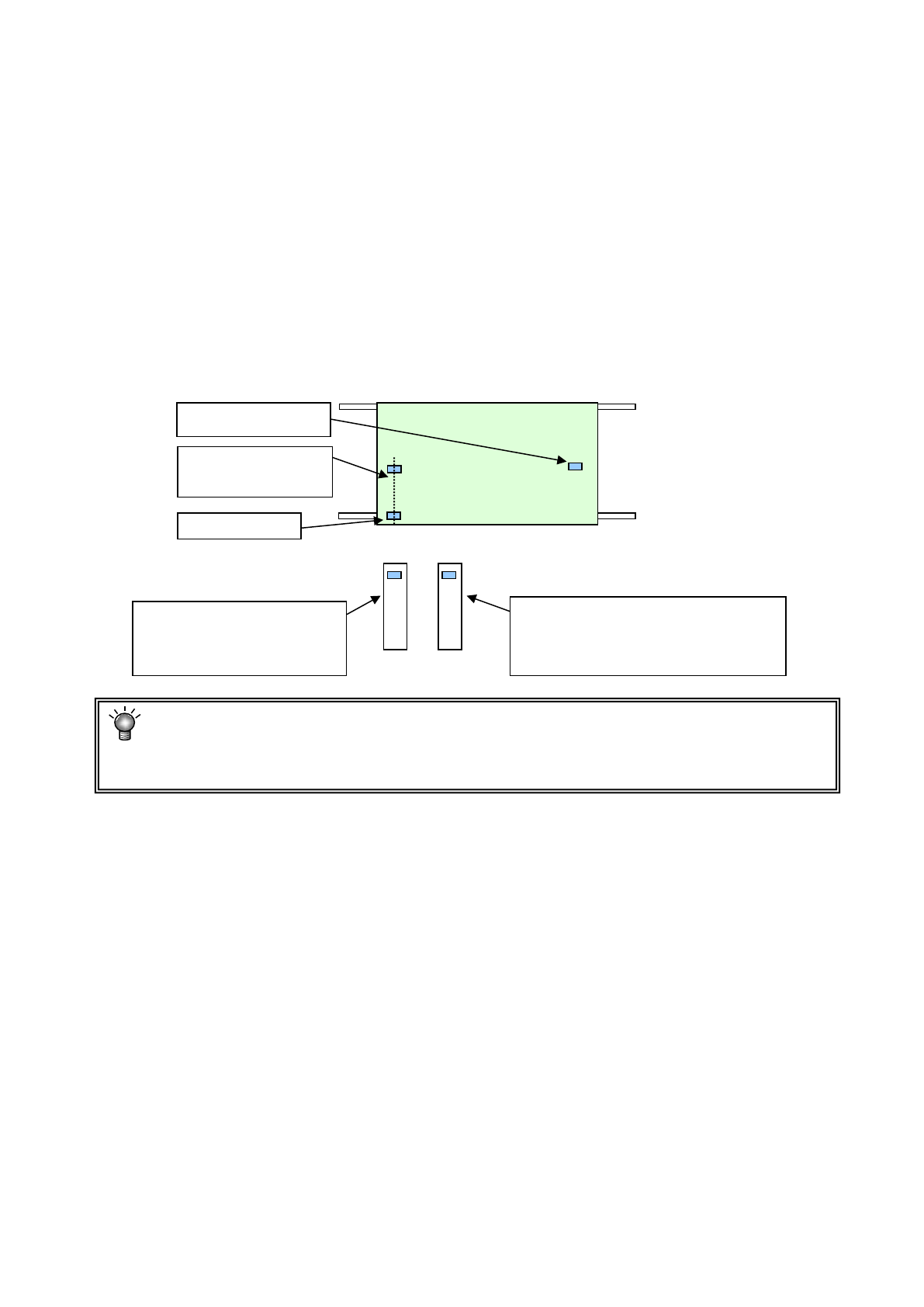

选择了把供料器配置在
“
中点
”时的供料器配置
(以中点为基准配置)
第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
选择了将供料器配置在“
平均点
”上
时的供料器配置
(以各贴片点的平均坐标为基准配置)
第 1 部 基本篇 第 4 章 制作生产程序
4-125
4-4-2 执行优化
在优化选项的对话框中，选择[执行]按钮，开始优化处理。
执行优化时，会显示如下画面。
发生错误时，会显示错误信息。
在进行优化的过程中，可通过选择[停止]按钮来中断优化。
选择[停止]按钮后，将显示如下的确认信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-126
确认分割贴片数据
显示经过优化分配的贴片数据。
请从菜单中选择[优化]-[分割贴片数据]。
● 本菜单在未进行优化时(分割文件不存在)，或在优化后变更了生产程序时，
不能选择。
显示分割贴片数据的对话框。
● 优化顺序显示时粗线划分，表 示 在 1 次吸取贴片的周期循环动作中被配对的数据
的区分。
