第 1 部 基本篇 第 2 章 生产
2-106
(3) 设置元件归还
对检查的元件进行检查后，会显示选择如何处理的画面。
1) 每次归还
元件归还到原来的位置。
2) 每次废弃
按[元件废弃]的设置进行废弃。
3) 每次询问
每次测量结束后显示询问画面。
(4) 连续测量（或按开始开关）
开始连续检查。
注意
按下[连续测量]按钮后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近
装置。
在按下[连续测量]按钮前，请务必确认无人在进行装置内部的作业。
在按下[连续测量]按钮前，请确认装置附近没有会受到人身伤害的人。
在按下[连续测量]按钮前，请确认装置内部没有安装、安放会妨碍各项动作的物
体(调整工具等)。
(5) 返回
返回原来的画面。
第 1 部 基本篇 第 2 章 生产
2-107
连续检查激光高度执行中（单独检查激光高度）
连续检测激光高度中，显示正在进行连续检查的元件内容/吸取位置/激光高度，依次显示执行中的处理
内容。
检查结果为错误时，可在此画面中进行单独激光高度检查、激光高度测量。
注意
按下[连续测量]按钮后，Head 会立即移动，开始检查。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
在按下[连续测量]按钮前，请务必确认无人在进行装置内部的作业。
在按下[连续测量]按钮前，请确认装置附近没有会受到人身伤害的人。
在按下[连续测量]按钮前，请确认装置内部没有安装、安放会妨碍各项动作的
物体(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-108
(1) 全体的进展情况
进展条显示当前的进展情况。

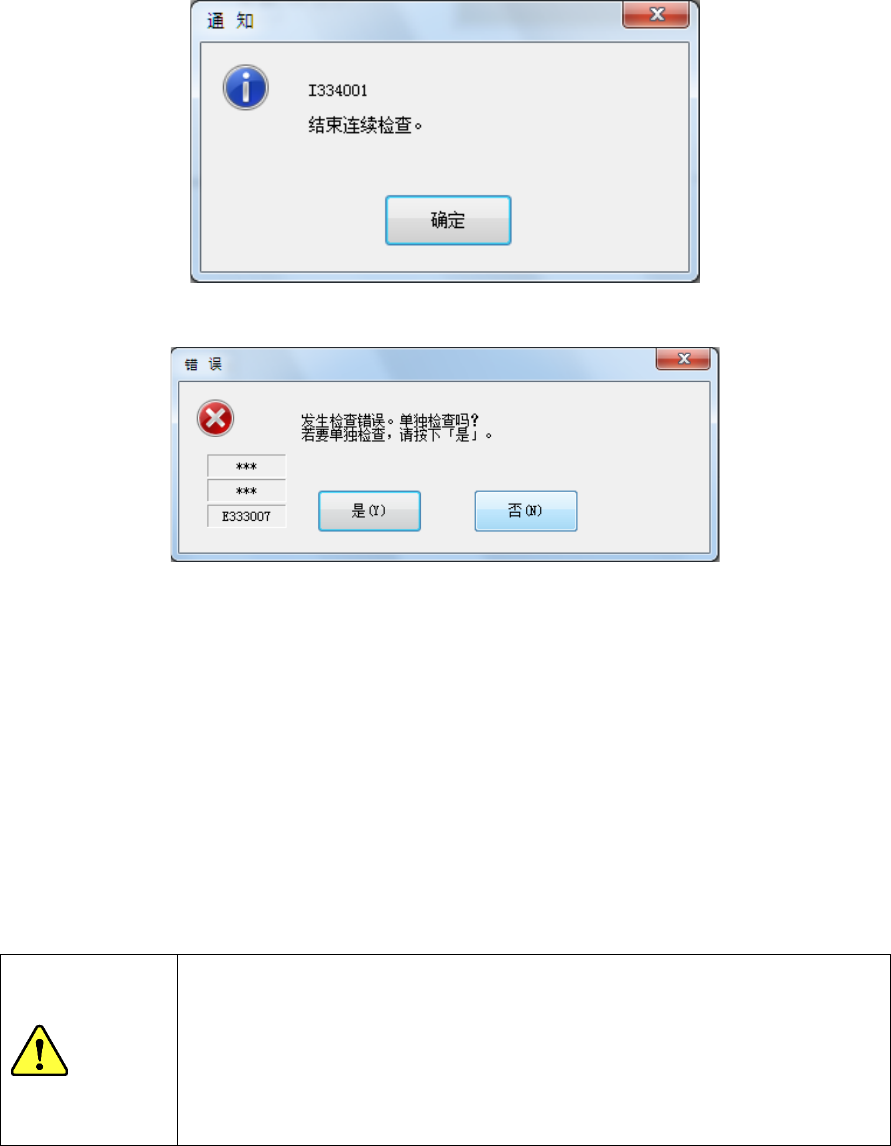

连续检查结束后，会显示下列信息，返回原画面（激光高度连续检查条件设置画面）。
如连续检查中发生错误，则显示以下提示信息。
若要检查下一个元件时请按[否]。将重新开始连续检查。
对于发生了检查错误的元件，若要单独进行检查时请按[是]。
对于发生了检查错误的元件，可单独检查。
(2) 检查中的元件
显示元件号、元件类型、包装、吸嘴号、元件名、台架、安装孔、通道。
(3) 吸取坐标
显示元件的吸取坐标。
・ [供料]按钮
供料器为一次供料时按下按钮则传送元件。但对径向供料器 MRF-L／轴向供料器 MAF-L 这些
供料类型为 2 次传送的，则在二次供料后传送元件。
注意
＜使用径向供料器／轴向供料器时的注意点＞
对径向供料器／轴向供料器，在以下的状态下按下[供料]按钮，元件会在供
料器堵塞，请予以注意。
・ 吸取位置上有元件的状态
・ 对径向供料器类型 MRF-L／轴向供料器类型 MAF-L，错误设定供料类型
的状态
・ [夹紧]按钮
执行径向供料器或者轴向供料器的夹紧动作（切割动作 ）。
・ [解除]按钮
执行径向供料器或者轴向供料器的夹紧解除动作（解除切割动作 ）。
