第 1 部 基本篇 第 4 章 制作生产程序
4-248

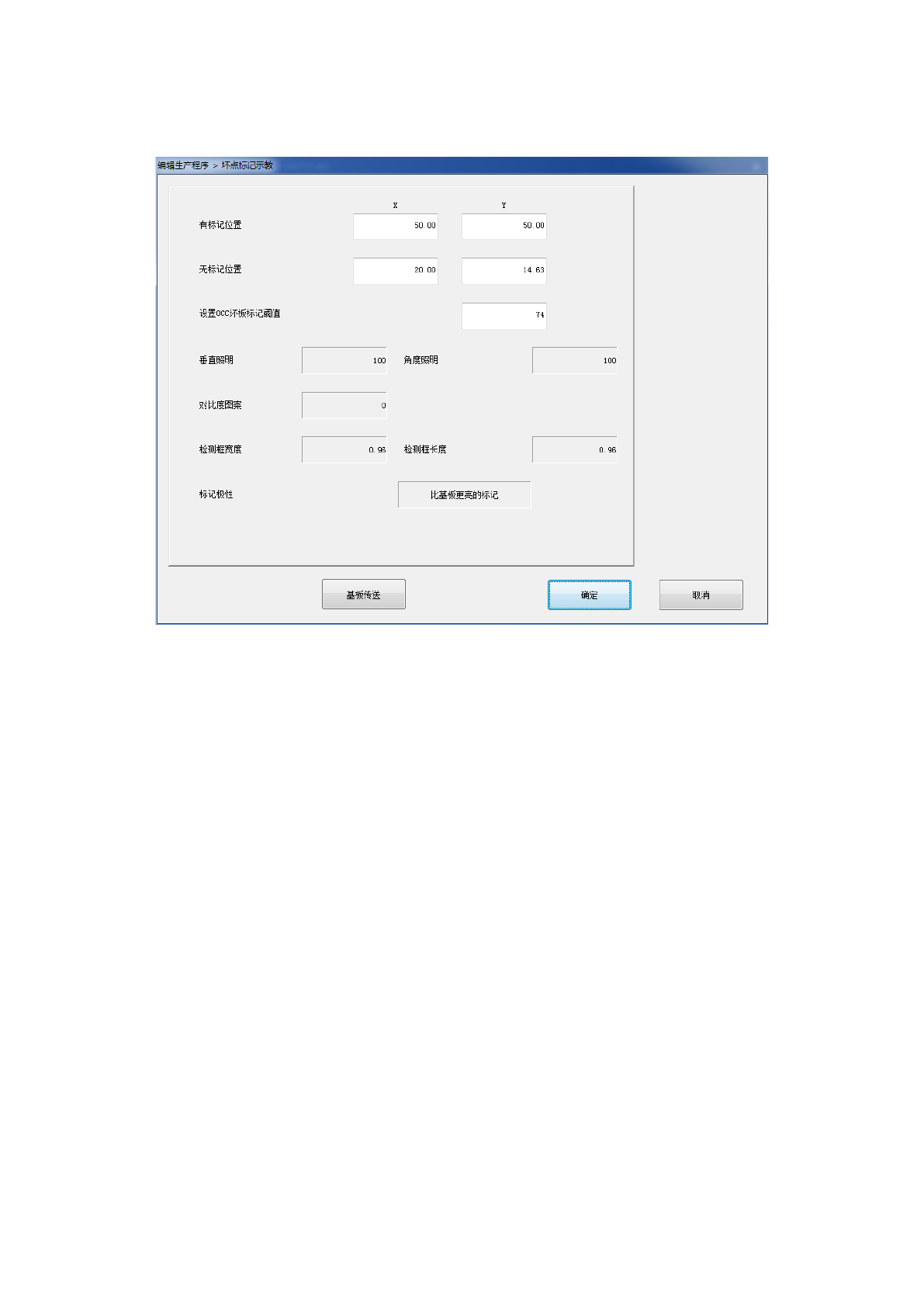

6) 坏板标记示教结果
使用示教在 OCC 坏板标记识别中取得阈值后，显示各识别用的设置值。
在 OCC 坏板标记阈值设置中使用示教对有标记位置及无标记位置进行识别动作，成功取得阈
值后，显示识别时的垂直照明、角度照明、对比度图案、检测框尺寸(宽度、长度)、标记极性。
第 1 部 基本篇 第 4 章 制作生产程序
4-249

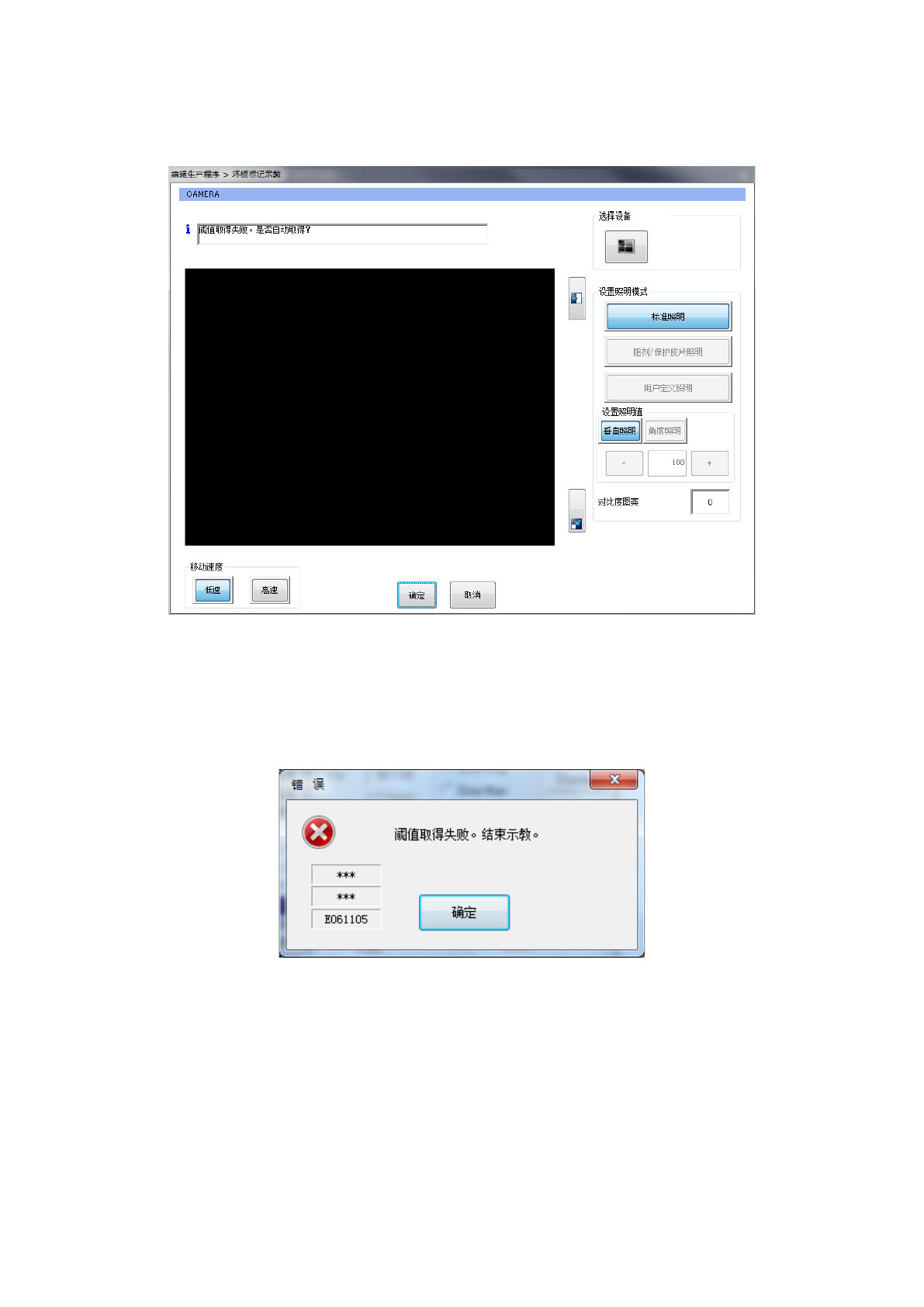

7) OCC 坏板标记识别(阈值取得失败)
在示教的 OCC 坏板标记识别阈值取得动作中取得失败时，显示「阈值取得失败。是否自动取
得？」的提示信息。
① 按[确定]按钮，再次进行阈值取得动作。
② 按[取消]按钮，结束阈值取得动作。
8) OCC 坏板标记识别(阈值自动取得)中失败
示教的自动阈值取得动作中识别失败时，显示以下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-250

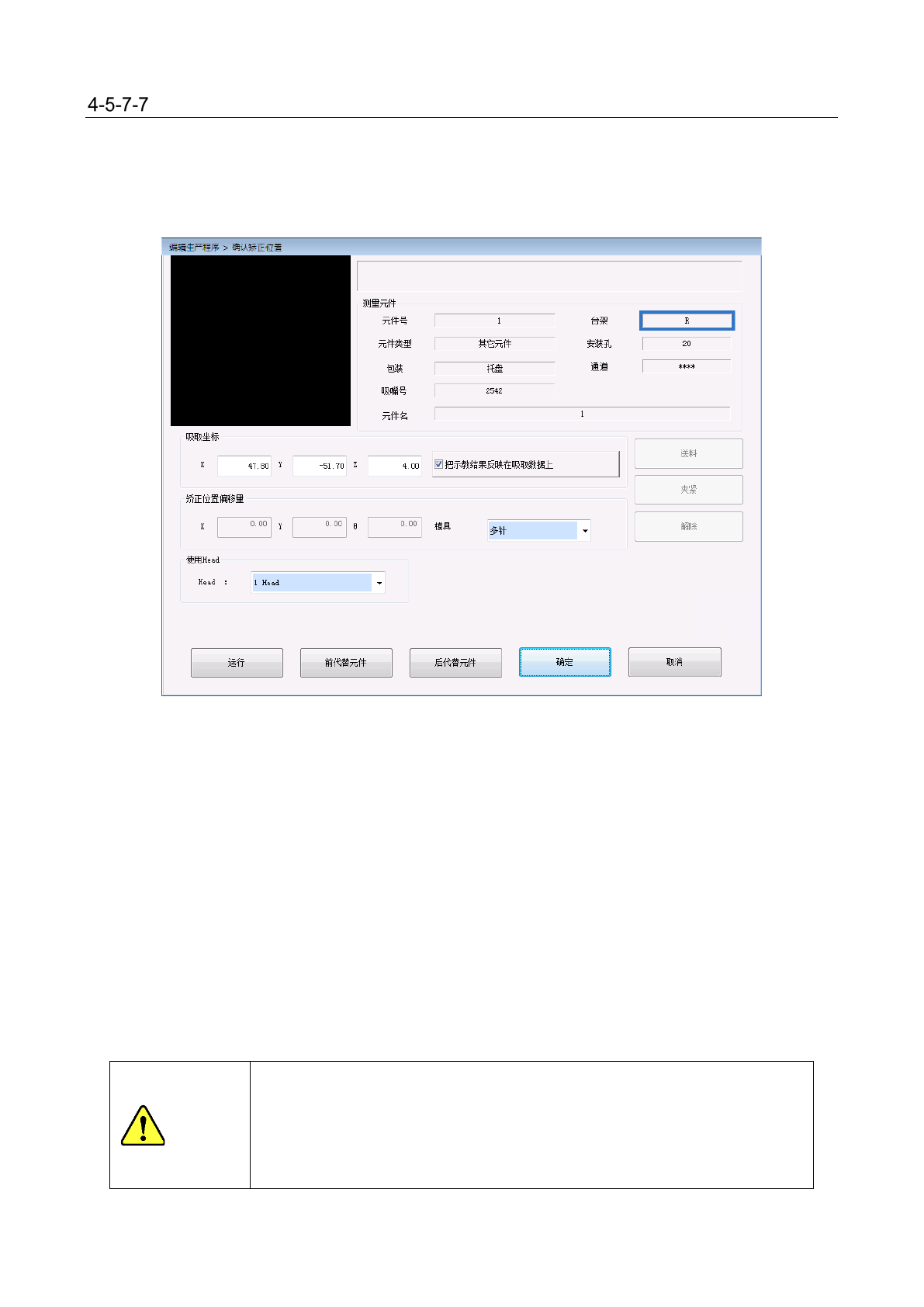

确认矫正位置
是将实际元件安装在贴片头后执行元件定心，移动至矫正工具，对矫正治具和元件偏移量进行示教的功
能。
(1) 确认矫正位置的操作
从编辑程序菜单选择 [测定・检查]-[确认矫正位置]，显示如下画面。
1) 测量元件
显示执行矫正位置确认动作的元件内容。
2) 吸取坐标
显示吸取元件的吸取位置内容。还可以将吸取位置变更为前代替元件和后代替元件。没有吸
取数据时，不显示各项目，不能进行吸取位置的变更、反馈、示教。
可以对吸取位置进行手动输入和示教输入。
● 将示教结果反映到吸取数据中
选择是否将示教后的结果反应到吸取数据中。
不勾选时，仅此次吸取时适用坐标。
托盘元件不反映在吸取数据中。
● 供料
由供料器传送元件。
径向供料器 MRF-L／轴向供料器 MAF-L 的供料类型为 2 次传送时，执行 2 次顶推传送元
件。
注意
＜使用径向供料器／轴向供料器时的注意点＞
为径向供料器／轴向供料器时，请注意在以下状态按下[传送]按钮，会造成供
料器中元件堵塞。
・ 吸取位置有元件的状态
・ 径向供料器类型 MRF-L／轴向供料器类型 MAF-L 的供料类型设定错误的
状态
