第 1 部 基本篇 第 2 章 生产 2- 154 2- 14 - 10 生产开始时的检查 为了开始生产，按控 制面板的＜ S TA R T ＞按钮后 ，由于要判断可否开始 生产 ，会 进行生产程序 检查 、 建立主调 度程序、检查 主调度程序。 ・ 检查生产程序 ・ 建立调 度程序表 ・ 检查调度程 序表 生产程序检查的 结果、发生警告时，会列 表显示警 告的内容。 （最多 100 条） 「生 产程序未完成 」错误或警告 的合计条数达…
第 1 部 基本篇 第 2 章 生产
2-153
贴片前元件高度检查
操作选项的［贴片前元件高度检查］为有效时，在贴片前通过 HMS 测量贴片元件的高度。
发生测量错误时，显示下图并成为暂停状态。
(1) 基本信息
显示发生错误的贴片点的信息。
项目
内容
元件名
显示发生错误的贴片点的元件名称。
贴片
ID
显示发生错误的贴片点的贴片
ID
。
电路号
显示发生错误的贴片点的电路号。
步骤号
显示发生错误的贴片点的步骤号。
判定值
显示发生错误的贴片点的判定值。
测量值
显示发生错误的贴片点的测量值。
(2) 生产模式
选择是再次实施测量，还是将补正值设为有效或无效后重新开始生产。
项目
内容
开始生产
执行下一次吸取或者贴片动作。
再次测量元件面高度
再次执行贴片前元件高度的测量。
(3) 各种动作
执行贴片头待机位置移动等。
项目
内容
轴退避
移动至贴片头待机位置。
盖罩锁定解除
解除安全盖罩的锁定。
在贴片前元件高度错误画面，按下＜START＞按钮时，在重新开始生产模式下执行指定动作。
在贴片前元件高度错误画面，按下＜STOP＞按钮时，显示中断画面。
第 1 部 基本篇 第 2 章 生产
2-154
2-14-10 生产开始时的检查

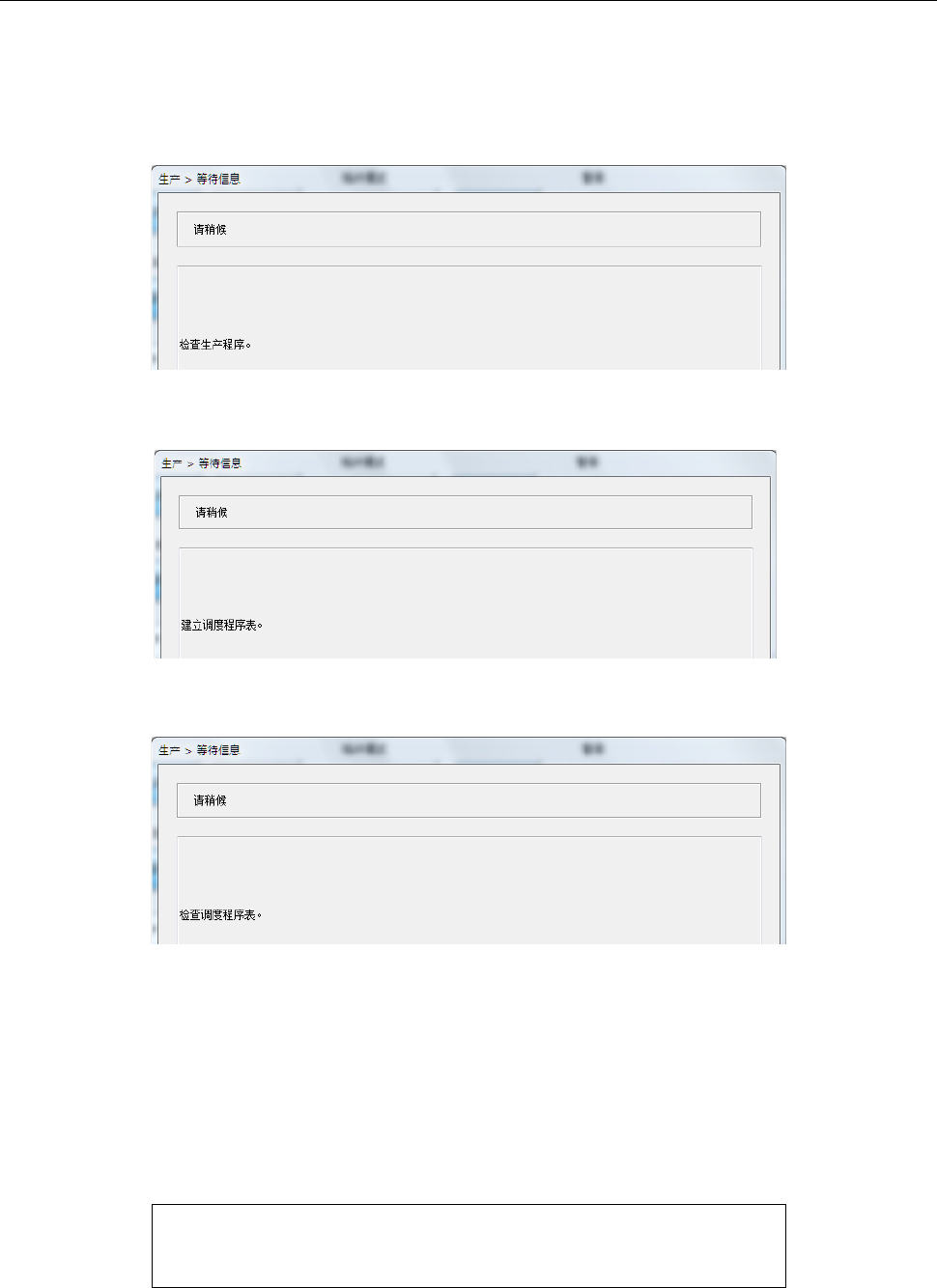

为了开始生产，按控制面板的＜START＞按钮后，由于要判断可否开始生产，会进行生产程序检查、
建立主调度程序、检查主调度程序。
・检查生产程序
・建立调度程序表
・检查调度程序表
生产程序检查的结果、发生警告时，会列表显示警告的内容。（最多 100 条）
「生产程序未完成」错误或警告的合计条数达到 100 条时，会立刻中断检查并列表显示内容。
检测到错误或警告达到 100 条时，不能开始生产。
如果没有错误，而且警告不足 100 条时，通过再次按＜START＞按钮，即可开始生产。
错误或警告的列表显示的形式如下。
数据名，错误提示信息
（例）元件，指定的吸嘴 (4500) 尚未安装
第 1 部 基本篇 第 2 章 生产
2-155
使用插入异常检测时
如果在元件数据中，设定为使用元件插入异常检测，而在未取得插入异常检测数据的状态下就开始生产

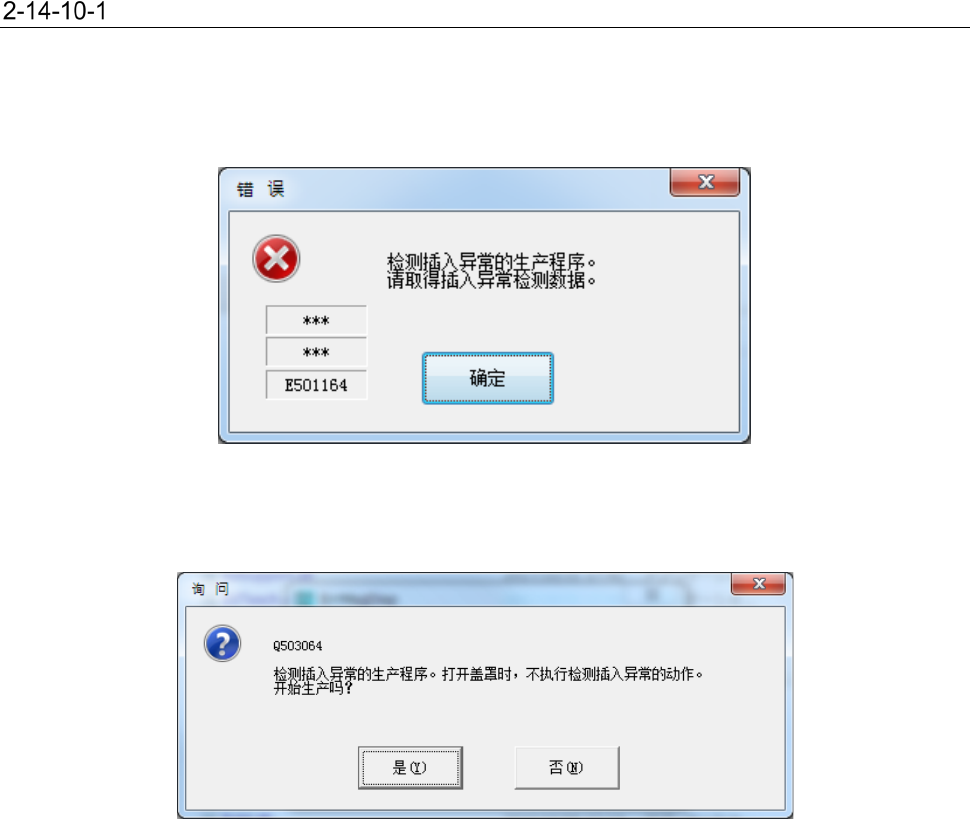

时，显示以下的提示信息无法开始生产。
此时，请按下“OK”关闭提示信息，之后从程序编辑或者从数据变更取得插入异常检测数据。
取得插入异常检测数据之后，显示以下的提示信息。请在关闭安全盖罩后，关闭提示信息并重新开始生
产。在盖罩打开的状态下开始生产时，轴的速度变为低速，无法正确检测插入异常。
