第 1 部 基本篇 第 4 章 制作生产程序
4-183
●可作为用户指定模板注册的图
案
1) 可作为用户指定模板注册的图案
①电路图案
②未进行丝网印刷的（未加载焊锡涂层）Pad、Land 图案
③JUKI 标准之外的基板标记（全体、一部分）
2) 可作为用户指定模板注册的必要项
过孔、穿孔图案的生成工程与开孔的工程不一样，因此通常没有相同位置关系（对于图
案，孔位置不确定）。
按过孔、穿孔为基准注册模板，请不要对单独该项，而要对把周围的电路图案包含在内
的形状进行模板注册。
3) 不能作为用户指定模板注册的图案
① 丝网（文字）印刷图案
图案、Pad 的生成工程与丝网印刷的工程完全不同，不能以丝网为基础决定贴片位
置。
② 网版印刷的Pad、Land 图案
网版印刷的焊锡涂层，由于是颗粒状，根据环境及条件发光不稳定。尽管模板匹配
为照明条件的变化时的强化手法，但当极性（正、反转）的变化时无法追溯。
③ 识别画面上有类似的图案。
④ 明暗差较小的模板。
⑤ 图案的选择（大小）、角度会发生变化的。
特别是将图案的一部分作为用户指定模板时，缩尺的变化会直接被反映到识别精度。
请尽量将整体图案作为用户指定模板。
关于角度变化，模板的重心位置（前述）距离模板中心越远，影响会变大（识别位置会偏移）。
请尽量将模板重心与模板中心保持一致，设置用户指定模板。
第 1 部 基本篇 第 4 章 制作生产程序
4-184
4-5-5 环境设置
设置编辑程序的环境｡

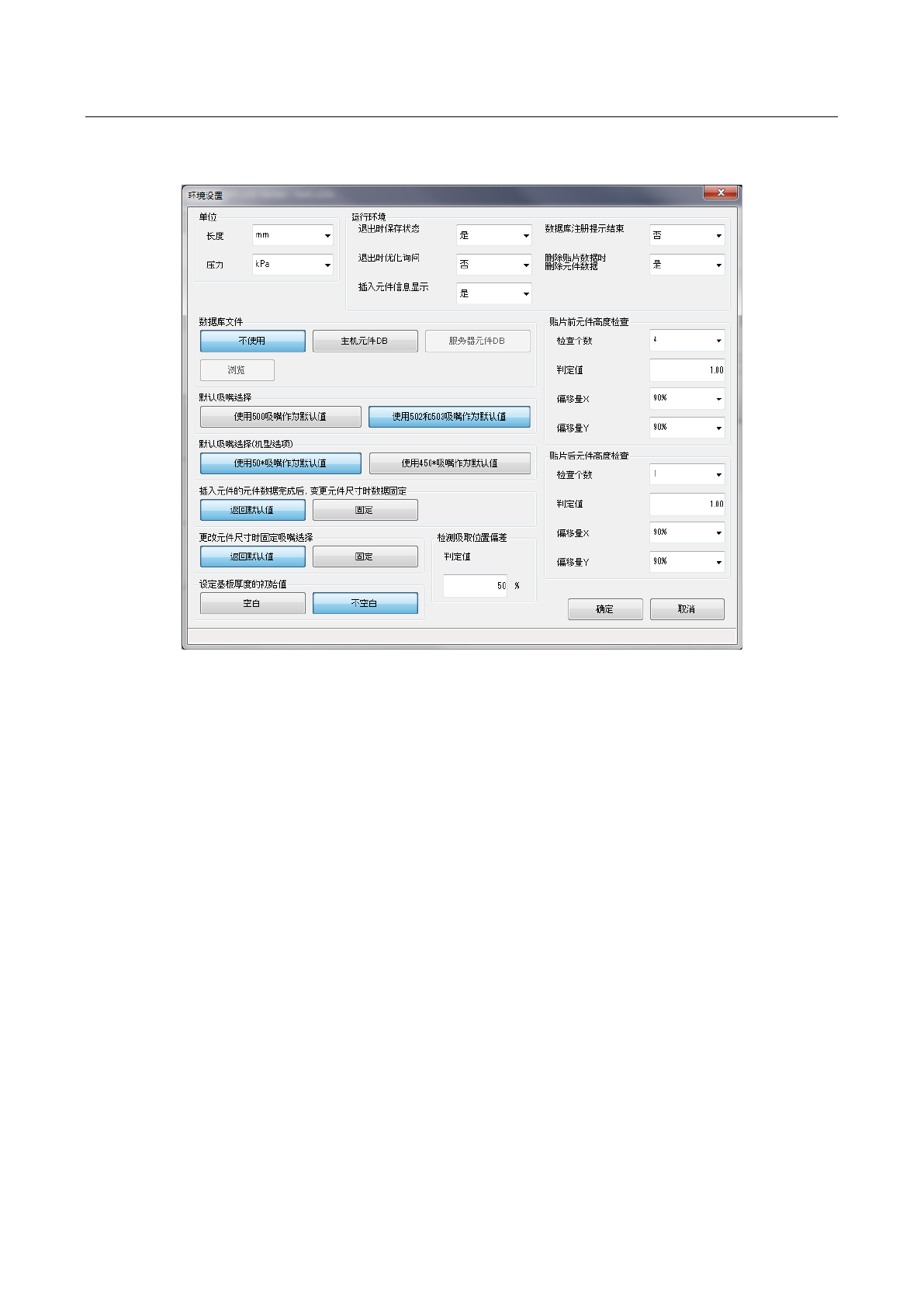

从编辑程序菜单选择[文件]-[环境设置]，显示设置画面。
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从 mm、1/100mm、inch 中选择。
●压力…从 kPa、大气压中选择。
(2) 运行环境
1) 退出时保存状态
选择是否保存退出编辑程序时的状态，列表画面的网格宽度将再现。
●是： 在下一次启动编辑程序时重新显示以下的项目。
●否： 重启进入编辑程序时，每个列表屏幕的网格宽度被初始化。
2) 退出时优化询问
选择退出编辑程序时是否进行优化询问。
●是：在未优化的状态下退出程序时显示询问是否进行优化。
●否：不显示询问。
3) 数据库注册提示结束
设置数据库注册完成时，是否通知注册完成。
●是：元件数据注册到数据库完成后，通知注册已完成。
●否：不通知
第 1 部 基本篇 第 4 章 制作生产程序
4-185
4) 删除贴片数据时删除元件数据
设置删除贴片数据时，是否也删除该贴片点使用的元件的元件数据。
●是 ：当该元件的贴片点全部没有了的情况下，删除元件数据。
●否 ：不删除元件数据。没有贴片点的元件数据，可从元件数据列表画面中删除。
●提示：询问是否删除。
5) 显示插入元件信息
选择插入元件时，选择是否显示可插入元件判定所设定的提示信息。
●是 ：选择插入元件时，显示可插入元件判定所设定的提示信息。
●否 ：不显示提示信息。
(3) 数据库文件
选择要使用的数据库类型。但不能使用的数据库不能选择。
数据库是指注册元件数据的文件。(详细内容请参见 第 5 章 数据库)。
在编辑程序中仅可以使用一个数据库。
虽然也可以制作、使用多个数据库，但需根据程序指定使用的数据库。
● 使用贴片机主机的元件 DB（数据库）时
＜设置方法＞
① 选择“主机元件 DB”。

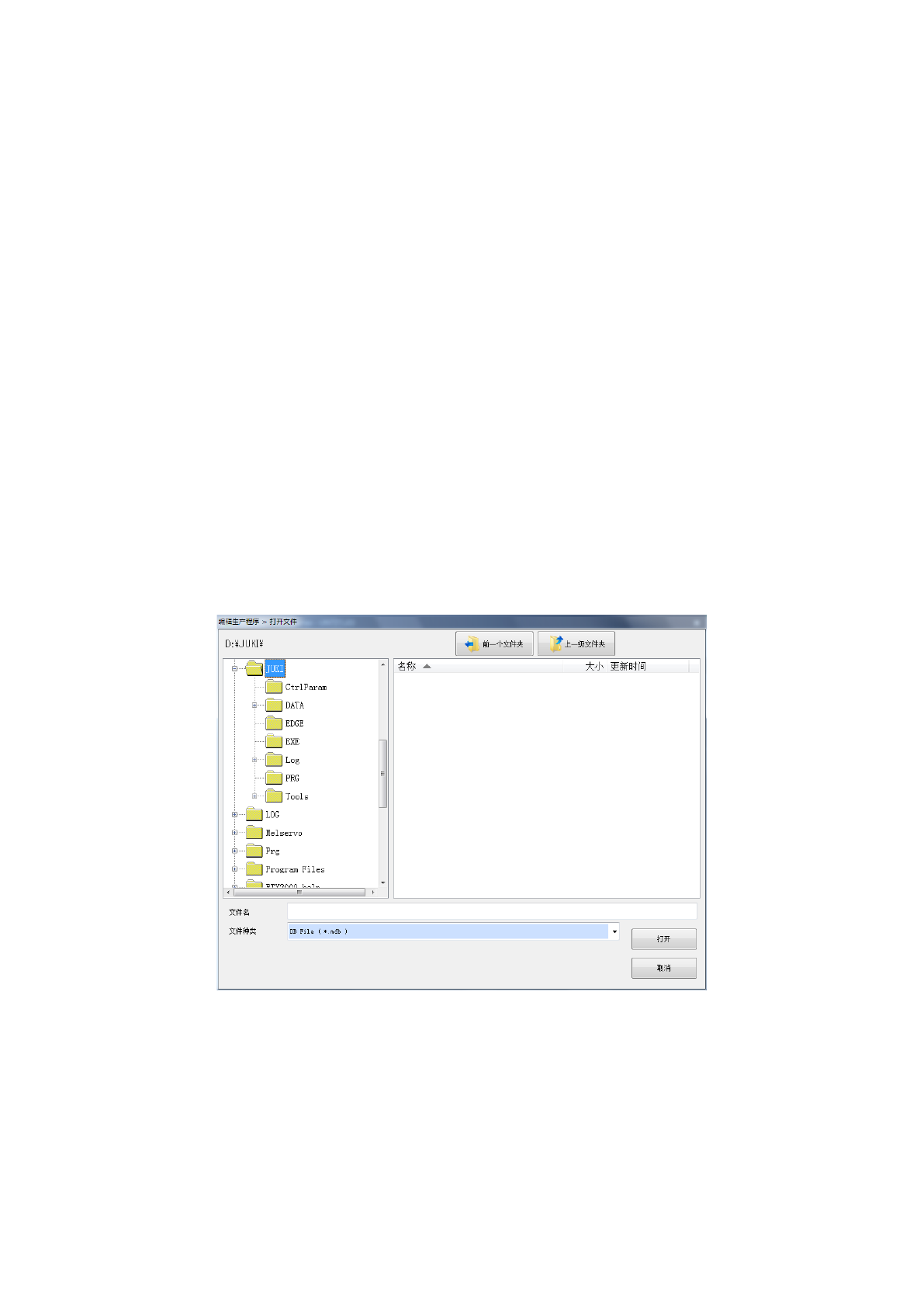

② 单击「浏览」，在“打开文件”画面中选择数据库文件。
● 使用服务器的元件数据库时
＜设定方法＞
① 在机器设置的「7-3-6-3 在线连接」的主机在线连接选项卡中，设定服务器名与端口编号。
② 选择“服务器元件数据库”。
※ 选择“服务器元件数据库”，则在环境设定对话框中显示服务器名与端口编号。
