第 1 部 基本篇 第 2 章 生产
2-111
(3) 激光高度测量范围
指定测量的范围。（反复范围与元件及激光高度的位置关系，请参见后述的项目。）
1) 测量动作
a) 当前位置
从激光高度判定值中显示激光高度值开始，按设置的范围反复进行测量。
激光定心成功后，测量即告结束。
b) 元件吸取面→元件下面
c) 元件下面→元件吸取面
在激光高度判定值中显示的值之外，另行对元件高度的范围进行测量。
开始点可从吸取面，或下面开始。
2) 测量方向
a) 上下交互
b) 上方向
c) 下方向

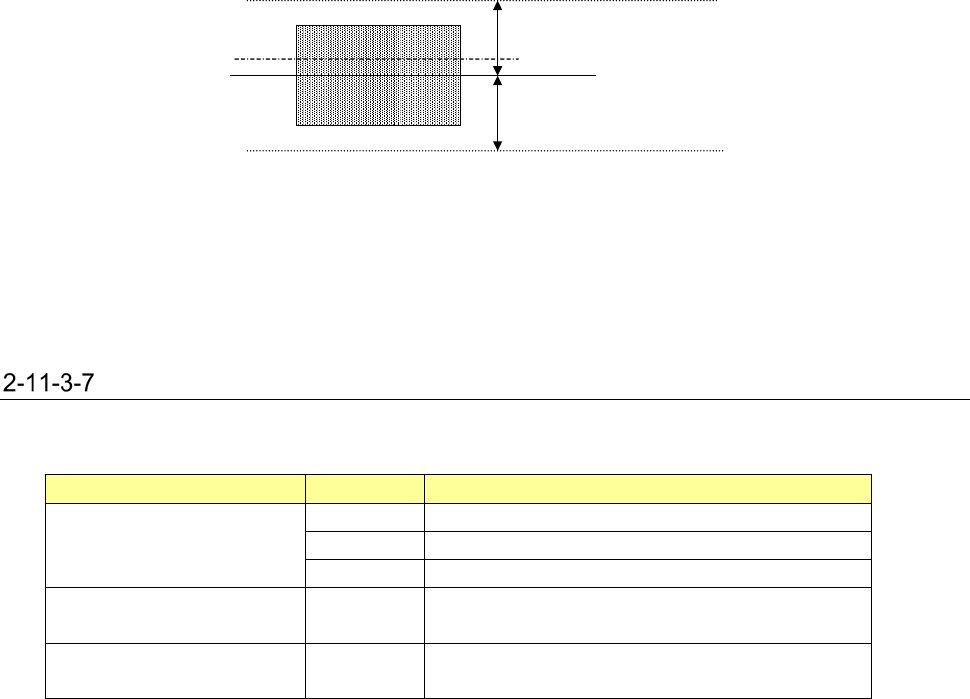

3) 移动量(mm)、移动范围
设置测量时的移动量(mm)和移动范围。
移动范围
移动步骤
当前激光高度
移动范围
元件侧面
(4) 激光高度检查结果
显示执行激光定心后的激光状态的值。
与执行连续检查激光高度中（单独检查激光高度）的画面相同。
激光高度测量的重复范围
根据画面上选择不同的测量动作、测量方向，检查的重复范围会有变化。
测量动作（开始点）
测量方向
内容
当前位置
上下交互
从当前位置开始上下交互进行连续检查。
上方向
从当前位置开始仅向上方向进行连续检查。
下方向
从当前位置开始仅向下方向进行连续检查。
元件吸取面→元件下面 －
以元件高度为基础，从元件吸取面到元件下面
进行连续检查。
元件下面→元件吸取面 －
以元件高度为基础，从元件下面到元件吸取面
进行连续检查。
移动量(mm)
第 1 部 基本篇 第 2 章 生产
2-112
2-12 工具
2-12-1 操作选项
从生产菜单选择[工具]→[操作选项]后，仅显示操作选项画面。
详见「第 6 章 操作选项」。
2-12-2 显示项目设置
从生产菜单中选择「工具」→「显示项目」后，即显示出显示项目设置画面。
对生产中显示项目的显示/隐藏进行设置。

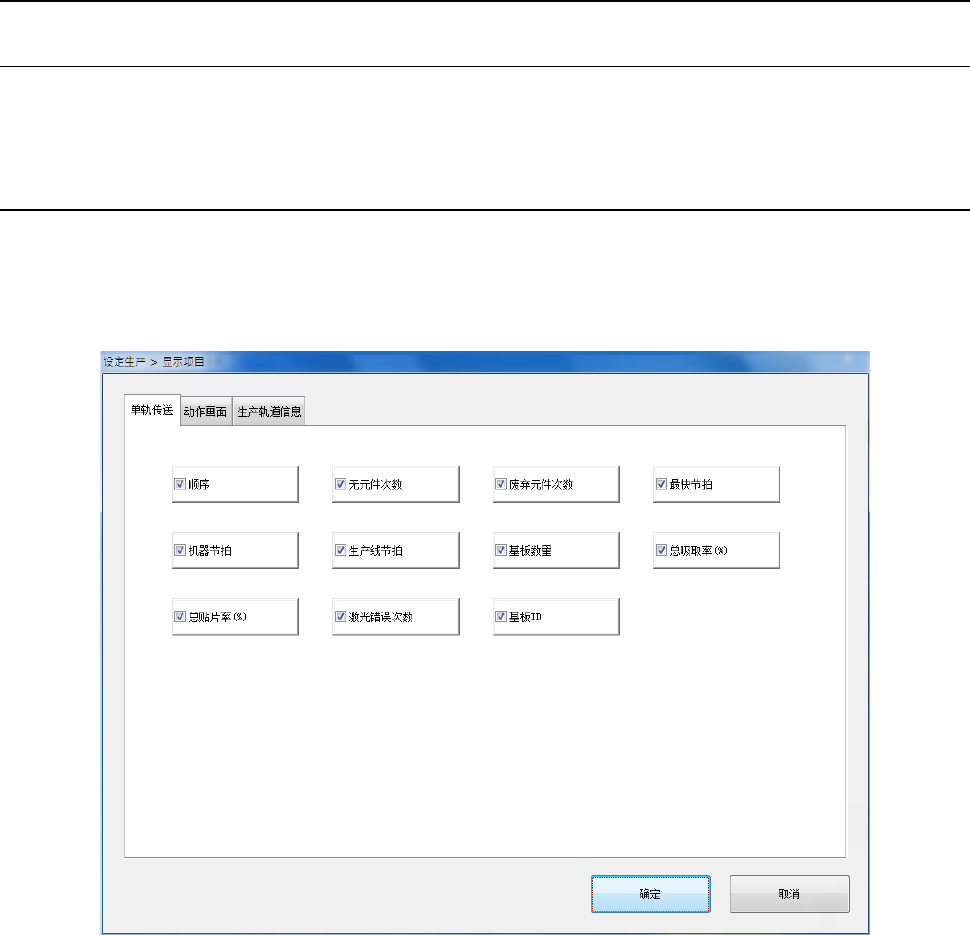

可在「单轨传送」选项卡中设置单轨生产中生产状态画面项目的显示/隐藏。
第 1 部 基本篇 第 2 章 生产
2-113

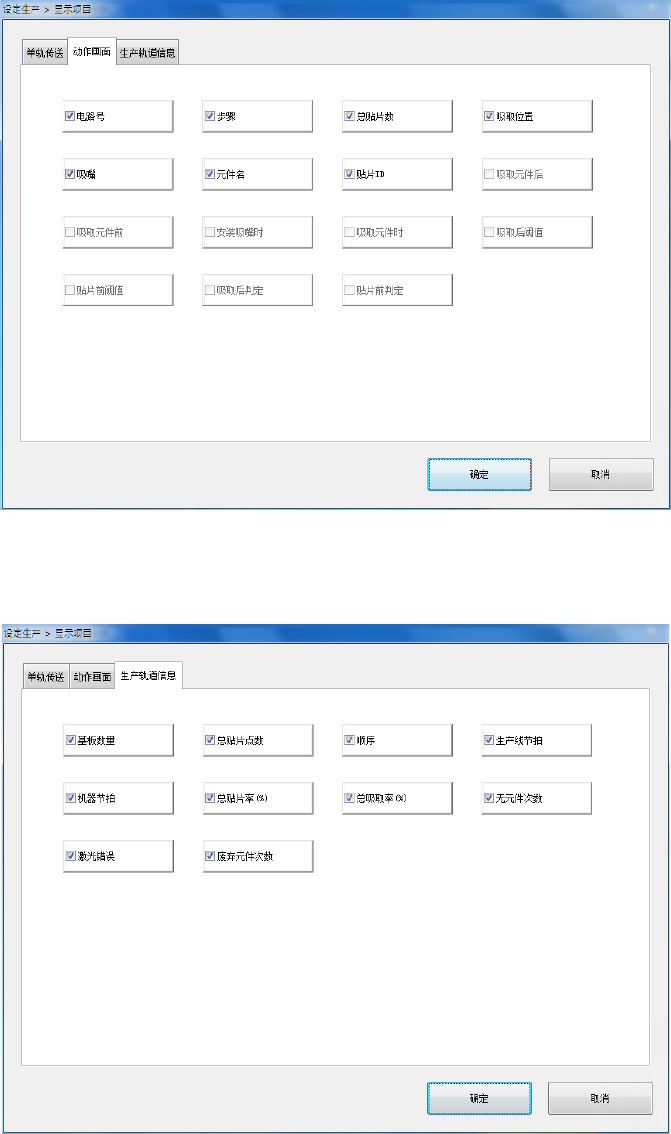

可在「动作画面」选项卡中设置动作状态画面的 Head 信息项目的显示/隐藏。
可在「生产轨道信息」选项卡中，设置视图/动作状态/生产数量画面上部的生产轨道信息的显示/隐藏。
