第 1 部 基本篇 第 4 章 制作生产程序 4- 25 使用 基板外形尺寸 X 超过规定 尺寸 的基板 时 基板外形 尺寸 X 超过规定 尺寸 ( 410 mm) 的基板 ，设定 第１次夹紧 贴片范围的 BOC 标记 ( 以下 称为 第 1 BOC 标记 ) 和第 2 次夹紧 贴片 范围的 B OC 标记 （以下 称为 第 2B OC 标记 ）。 示例 ) 单面 从左 →右传送 ，基 板尺寸 为 80 0mm 时， 输入 第 1BOC…
第 1 部 基本篇 第 4 章 制作生产程序
4-24

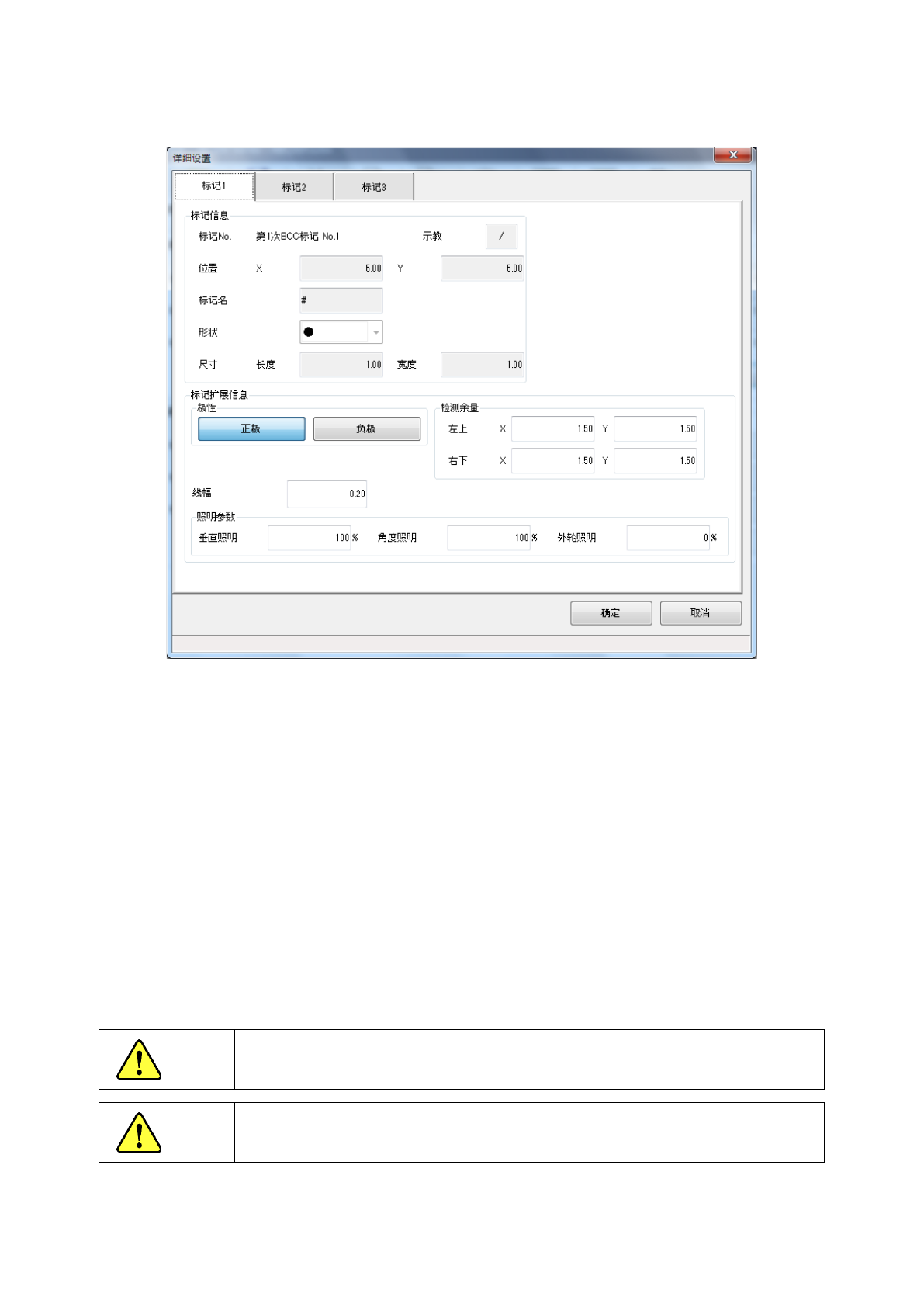

按下详细设置按钮，即显示如下画面。
可使用标记的 No.1～3 选项卡进行切换。
(1) 标记信息
显示 BOC 标记画面中设置的信息。
(2) 极性
设置是否反转拍摄图像的明暗。
(3) 线幅
输入标记的线宽。但对于无需线宽的形状，则不使用该数值。
(4) 检测余量
以距离标记外形的距离输入识别标记时检测框的尺寸。
(5) 照明参数
输入拍摄标记时的照明值。
注意
有标记坐标的设计值 (CAD 数据)时，请绝对不要实施 X,Y 坐标的示教。
若进行示教，则贴片坐标全部将从设计值处发生偏移。
注意
为了防止对人身造成伤害，请在示教中不要将手伸入设备内部，或者将脸及头部
靠近设备。
第 1 部 基本篇 第 4 章 制作生产程序
4-25

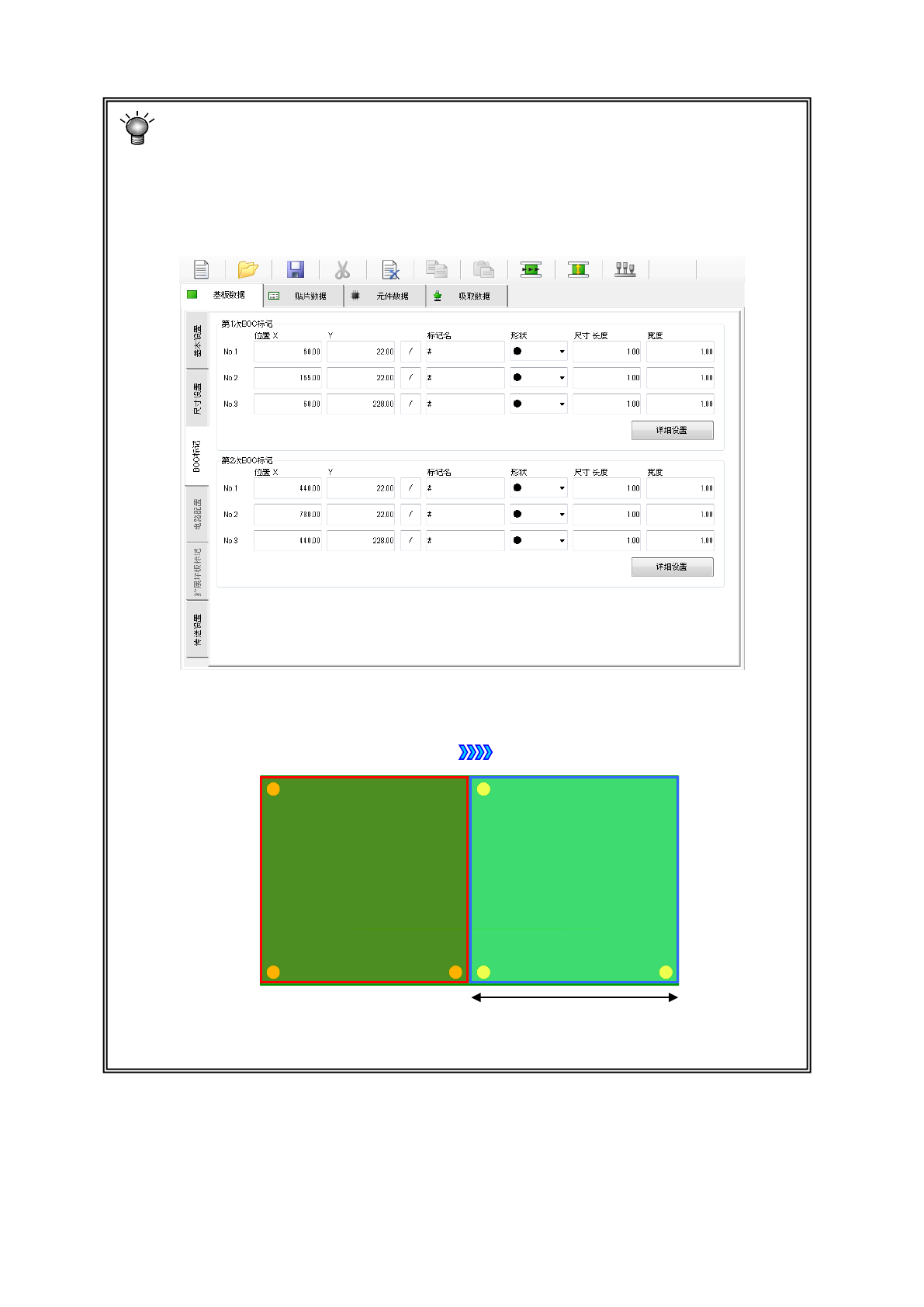

使用基板外形尺寸 X 超过规定尺寸的基板时
基板外形尺寸 X 超过规定尺寸(410mm)的基板，设定第１次夹紧贴片范围的 BOC 标记
(以下称为第 1BOC 标记)和第 2 次夹紧贴片范围的 BOC 标记（以下称为第 2BOC 标记）。
示例) 单面 从左→右传送，基板尺寸为800mm 时，输入第1BOC 标记设定和第
2BOC 标记设定
。
传送方向
① 第
1
次
贴片区域
② 第 2 次
贴片区域
长尺寸基板分割位置
第 1 部 基本篇 第 4 章 制作生产程序
4-26

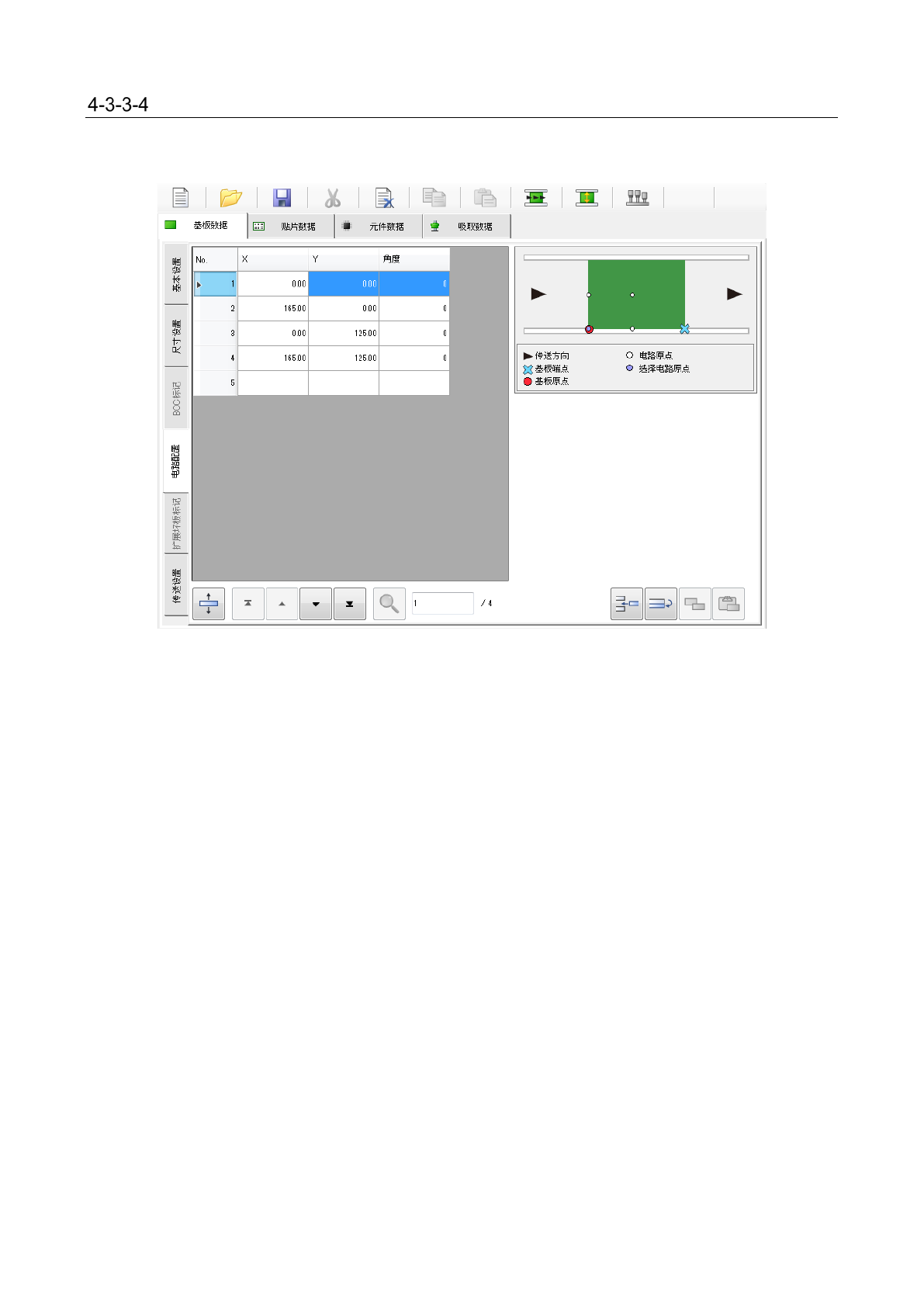

电路配置
指定电路的位置及角度。仅在「尺寸设置」画面的“基板配置”设置为“非矩阵电路”后，才能选择此项。
选择「尺寸设置」画面左下的「电路配置」选项卡时，显示如下画面。
(1) XY
输入从基板原点看的电路原点的位置。
(2) 角度
输入电路的角度。
(3) 跳过
要跳过时，对相应电路内的所有贴片点，概不进行元件贴片。
仅在基本设置中指定要使用贴片电路时，才会显示本项目。
