第 1 部 基本篇 第 4 章 制作生产程序
4-233
图像识别检查
实际安装元件贴片头，在图像识别中检查能否完成元件定心的功能。
(1) 图像识别检查的检查方式
按照元件数据的设定值，执行图像定心的一系列控制，检查以避免发生错误。
(2) 图像识别检查时的诸动作
1) 检查后的元件返还
检查元件后，如下表所示按照包装方式返回原位置时，有时会被废弃。
按照元件数据的「元件废弃」所设定的废弃位置进行废弃。
对于 1mm 以下的元件，返还时元件可能立起，有时也可能反转，所以根据询问的内容选择动
作。
元件种类为插入元件时，无论包装方式均予以废弃。
包装方式
条件
归还
废弃
带式
－ ○
外形尺寸短边
1mm
以下
询问 *1
外形尺寸短边
1mm
以上
○ －
托盘
○ －
料管
－ ○
INS
带状
－ ○
*1 显示询问内容，需要选择是返还还是废弃元件。
连续测定时，在开始前询问。
2) 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，按初始值从最初输入的数据开始吸取元件。供给
装置可以有意进行变更。
3) 改变吸取坐标
无法顺利吸取时，可用手动输入或进行坐标示教，改变吸取坐标。
4) 手动吸取
没有吸取数据时，可以将元件手动安装在吸嘴上。
此时，不能输入吸取坐标。而且，也不能操作供料器。
第 1 部 基本篇 第 4 章 制作生产程序
4-234
(3) 图像识别检查操作
从编辑生产程序菜单，选择[测定・检查]－[检查图像识别] 则显示以下画面。
1) 检查元件
显示图像识别检查的元件内容。
2) 吸取坐标
显示吸取元件的吸取位置内容。还可以从前代替元件到后代替元件变更吸取位置。
没有吸取数据时，不显示各项目，无法执行吸取位置的变更、送料、示教。
可以对吸取位置进行手动输入和示教输入。
● 将示教结果反映在到吸取数据上
选择是否将示教结果反映在吸取数据上。
未勾选时，仅在此次吸取时适用该坐标。
托盘元件无法反映在吸取数据中。
● 送料
通过送料传送元件。
但径向供料器 MRF-L／轴向供料器 MAF-L 的供料类型为 2 次传送时，对元件进行 2 次传
送。
注意
＜使用径向供料器／轴向供料器时的注意点＞
对径向供料器／轴向供料器，在以下状态按下[送料]按钮时，请注意供
料器元件的阻塞状况。
・ 吸取位置有元件的状态
・ 对径向供料器类型 MRF-L／轴向供料器类型 MAF-L，供料类型设
定错误的状态
第 1 部 基本篇 第 4 章 制作生产程序
4-235
● 夹紧
仅径向供料器或轴向供料器时可以使用。夹紧（切断）元件。
● 解除
仅径向供料器或轴向供料器时可以使用。解除夹紧（切割）元件。
3) 使用贴片头
可以选择检查所使用的贴片头。从组合框一览中选择要使用的贴片头。
4) 检查结果
显示检查结果。图像定心完成时显示“OK”，未完成时显示“NG”，并在备注栏中显示错误原
因。

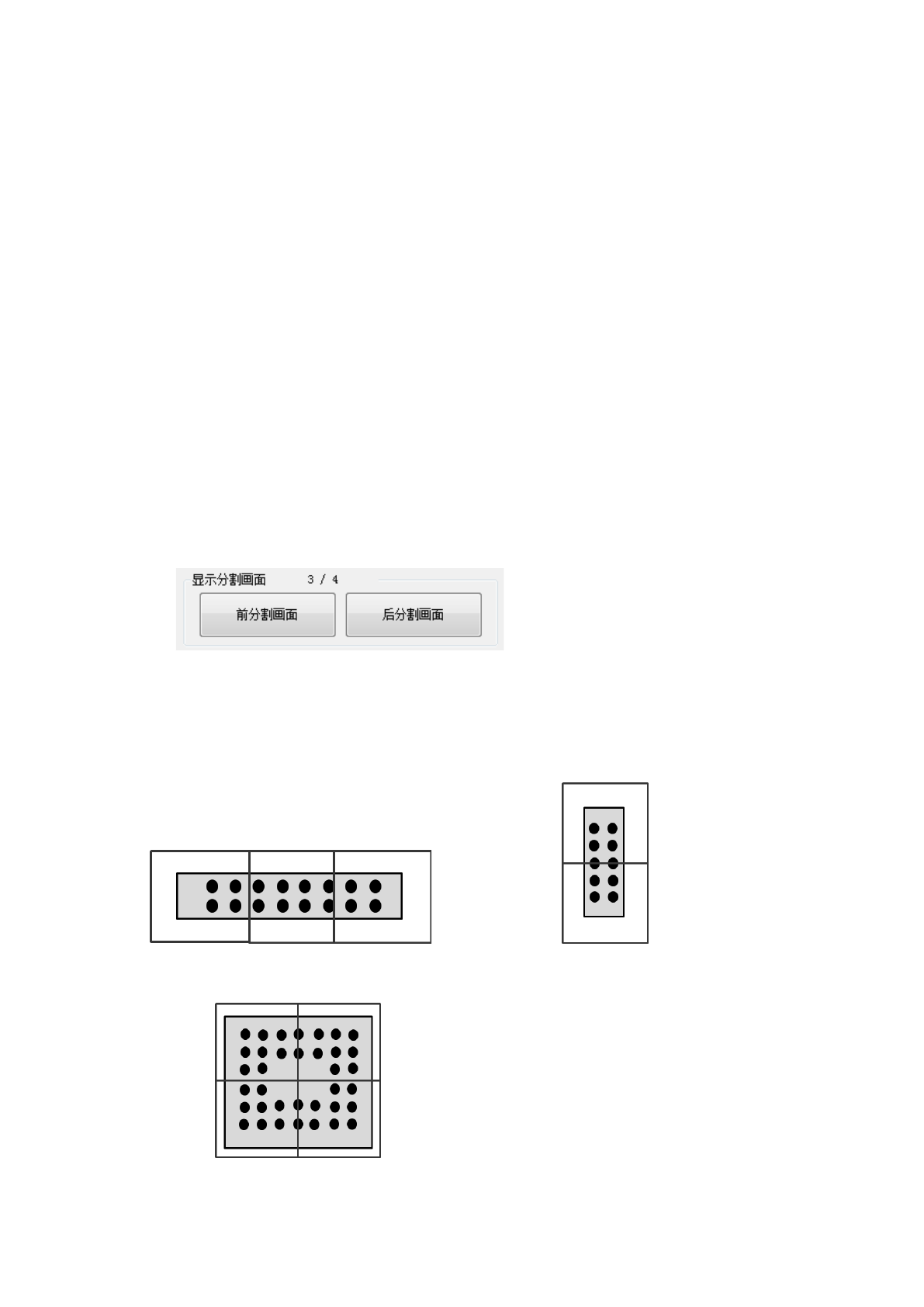

5) 显示分割画面
只有使用分割识别的元件，才能选择本项目。
分割识别检查结束后，最终画面显示在叠加中。此时，可以选择「前分割画面」。按下前分割
画面，则前一个分割识别画面显示在叠加中。按下「后分割画面」，则下一个分割识别画面显
示在叠加中。
在「分割画面表示」旁，显示现在是第几个分割画面。如显示 3/4(表示是总共 4 分割识别中
的第 3 分割的图像)。非分割识别时显示***。
3x1 分割、1x2 分割、2x2 分割所显示的画面顺序为如下所示。在叠加中显示的为底视图。
例：2x2 分割时
检查结束后显示 4/4 画面 → 按下前分割画面按钮则显示 3/4 画面 → 再按下前分割画面按钮
显示 2/4 画面 → 按下后分割画面按钮显示 3/4 画面 → 再按下后分割画面按钮显示 4/4 画面
3x1 分割 1x2 分割
2x2 分割
1/3 2/3
3/3
1/2
2/2
4/4
3/4
2/4
1/4
