第 1 部基本篇第 4 章制作生产程序

4-228

方向判别测定中

元件高度的测定结果在允许范围内时，开始方向判别测定动作。

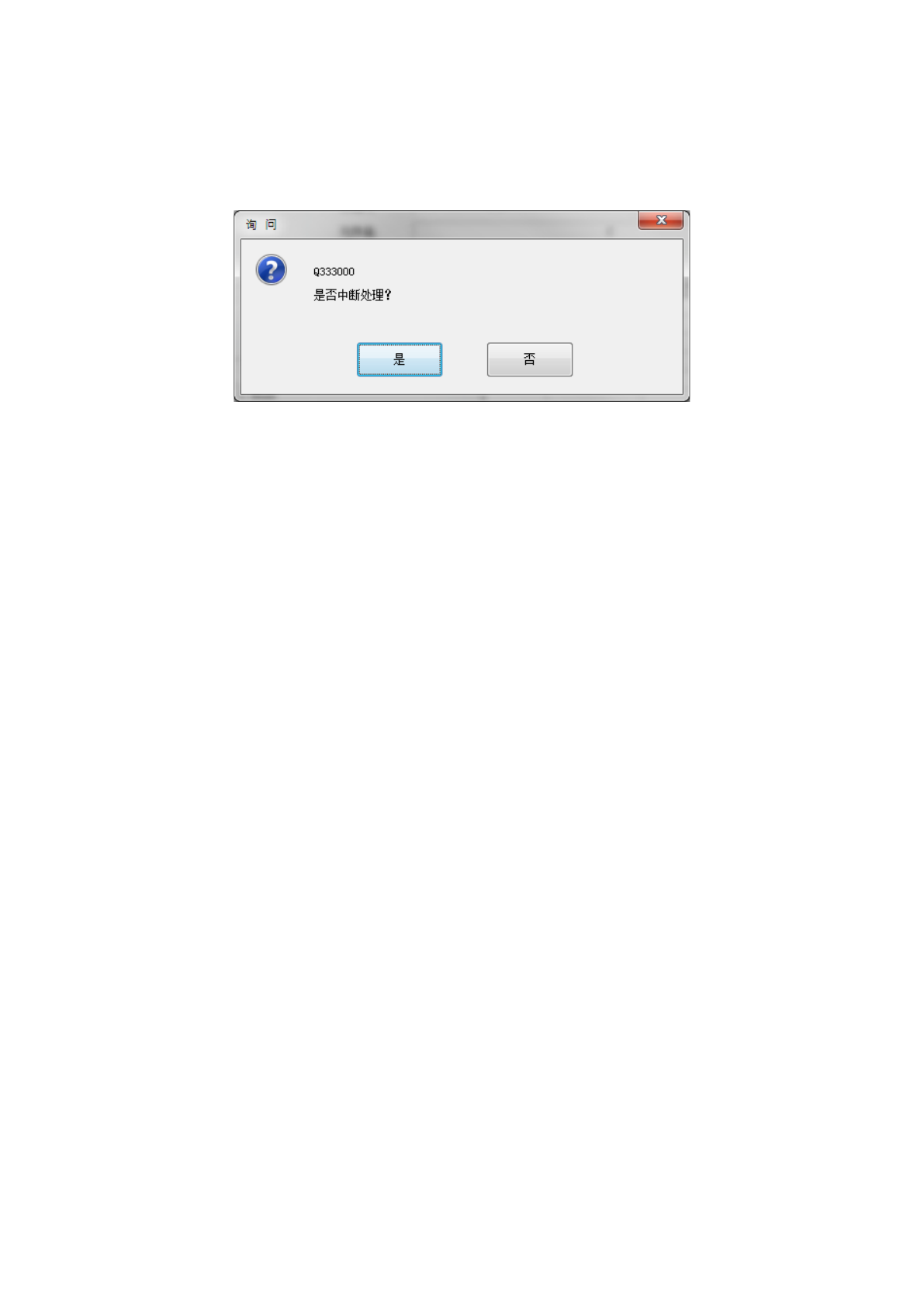

测定中强制中止时，按下＜STOP＞按钮则显示以下画面。

选择是否结束测定。

●是：返回或者废弃元件后结束测定。

●否：重新开始测定。

第 1 部基本篇第 4 章制作生产程序

4-229

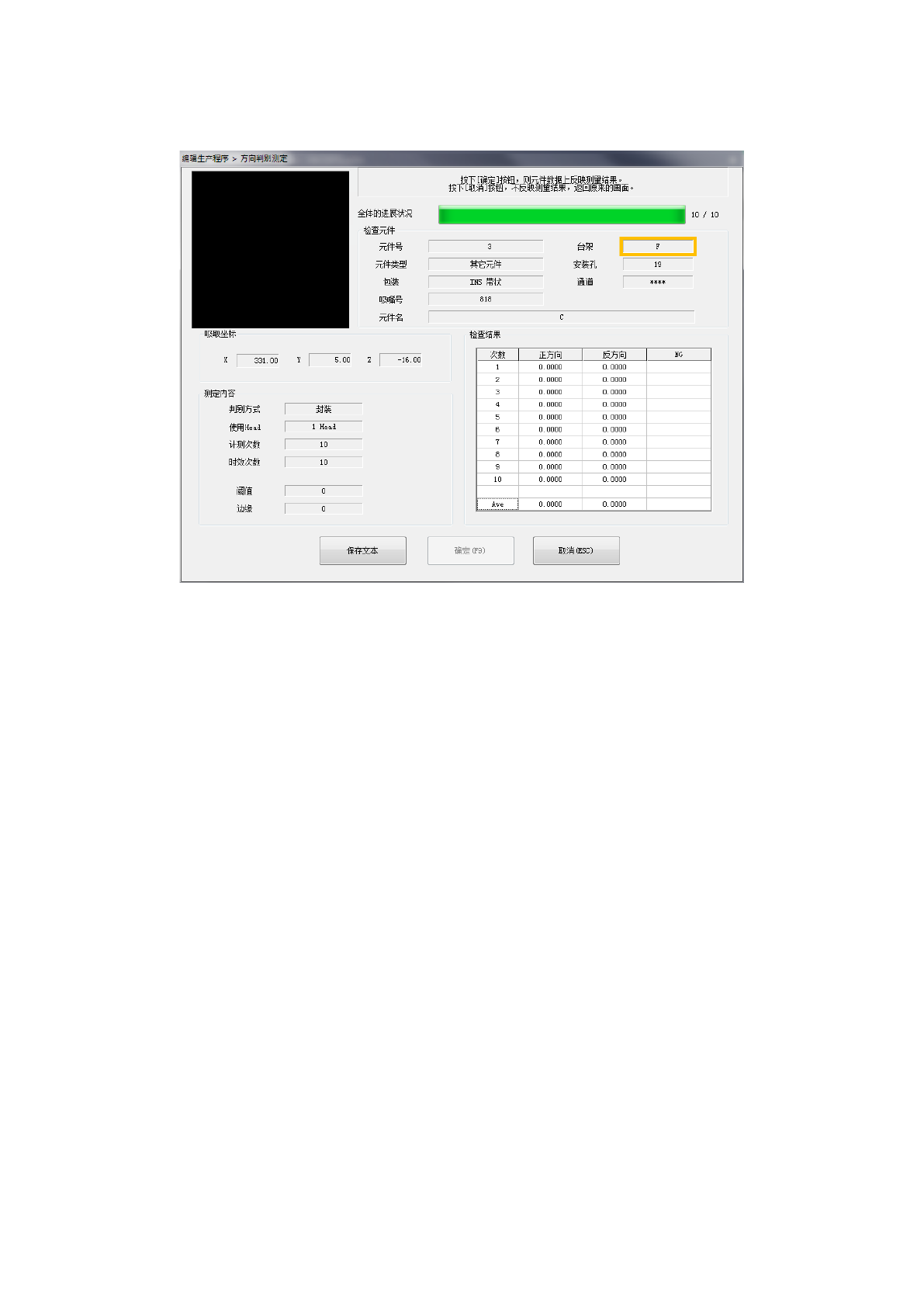

方向判别测定结果

方向判别测定结束时，显示以下的结果画面。

① 检查元件

显示元件内容。

② 吸取坐标

显示吸取元件的吸取位置内容。

③ 测定内容

显示根据测定的设定内容和检查结果确定的判别方式、使用贴片头、测定次数、执行次数、阈值、

边缘。

④ 检查结果

显示测定结果。显示测定次数、元件的正方向、反方向、NG 值。

⑤ [保存文本] 按钮

以文本文件的形式输出保存测定结果。

⑥ [确定] 按钮

使测定结果有效，将结果值保存在元件数据中。之后，返回原来的方向判别测定条件设定画面。

⑦ [取消] 按钮

使测定结果为无效，之后，返回原来的方向判别测定条件设定画面。

⑧ 错误

对错误对象元件，请参照检查 3 (5) 元件方向判别设定的

◆无法进行元件方向判别的元件例的项目。

为这些元件时为测定错误。

⑨ 警报

测定值存在偏差时

判断为元件尺寸错误、激光高度设定错误、判别高度设定错误、吸取状态不良等时，显示警报。请

确认设定后重新测定。

第 1 部基本篇第 4 章制作生产程序

4-230

测量贴片基板面高度

使用 HMS 测量贴片位置的基板面高度。

(1) 贴片位置基板面高度跟踪设定

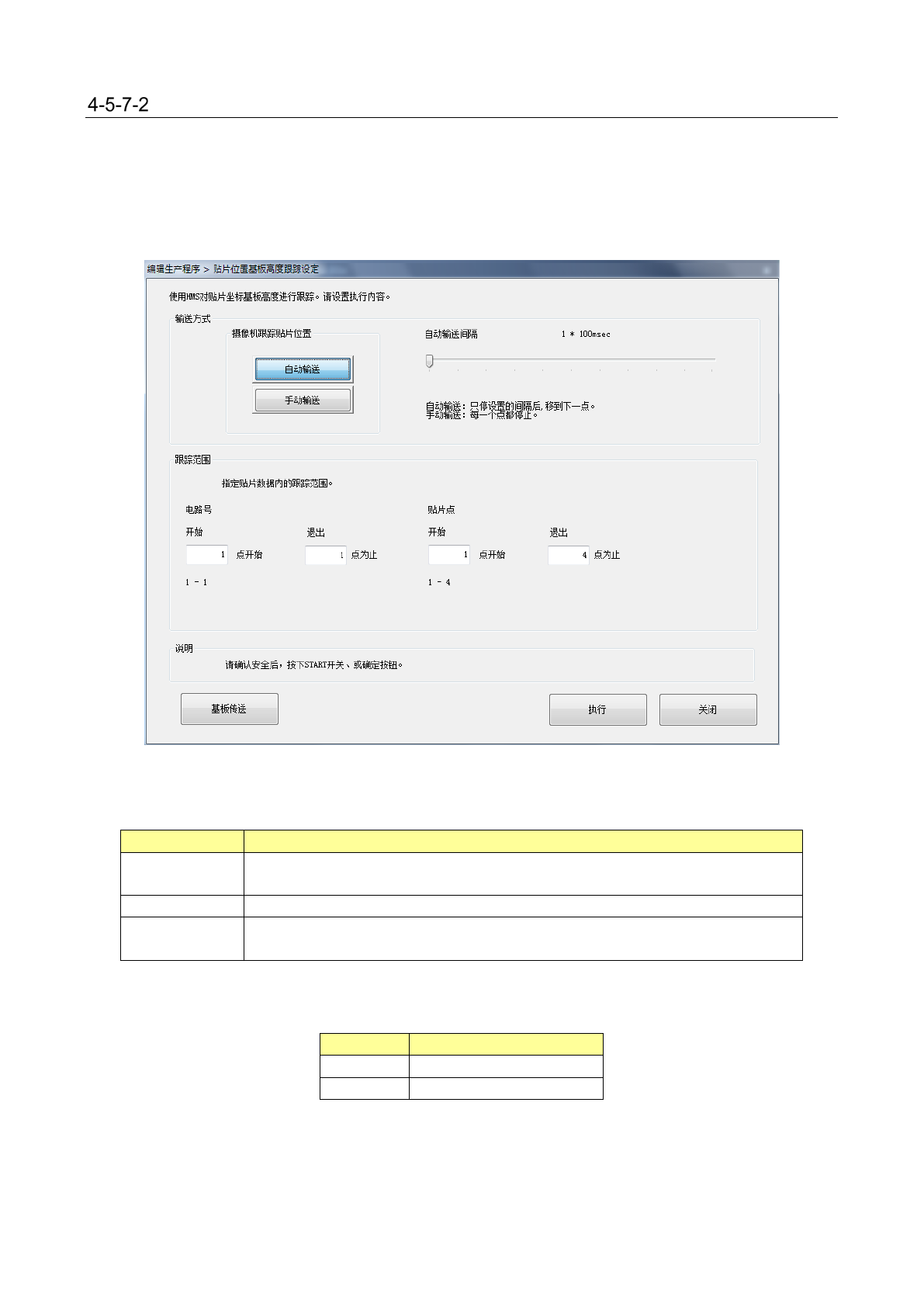

从菜单的[测量、检查]中选择[测量贴片基板面高度]，即显示如下测量条件设置画面。

1) 输送方式

设置测量时的摄像机动作。

项目

概要

自动输送

按一定的间隔，测量各个贴片位置的基板高度。

仅按「自动输送间隔」中设置的时间停留，经过该时间后，即移动到下一点。

手动输送

测量贴片位置的基板高度后，等待用户操作，再向下一点移动。

自动输送间隔

调整自动输送时的摄像机移动停止间隔。

最小可设置

10msec

，最大可设置

秒。

2) 跟踪范围

指定贴片数据内的跟踪范围。默认跟踪范围为所有贴片点。

项目

概要

电路号指定电路号的测量范围。

贴片点指定贴片点的测量范围。

设置后，按下[执行]按钮开始测量。
