第 1 部 基本篇 第 4 章 制作生产程序 4- 198 (2) 执行 B OC 标记校准 执行后如 果有设置好 B OC 标记的 生产程序 ，为提高贴片位 置的精度 ，将执行 B OC 校 准。 ( 识别所有电 路的 B OC)
第 1 部 基本篇 第 4 章 制作生产程序
4-197
贴片位置
通过摄像机跟踪贴片位置。
确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进行修正。
(1) 设置条件
从编辑程序的菜单选择[机器操作]-[贴片位置]后，显示如下画面。
1) 输送方式
a) 自动输送
以一定的间隔，依次用摄像机捕获贴片位置。按以下的「自动输送间隔」设定的时间停
止，经过该设定的时间后移动到下一点。
● 自动输送间隔：
调整停止间隔。可设定的范围为 0.01 秒（10ms）～5 秒。
b) 手动输送
在毎一点贴片位置停止。保持停止状态，直至用户操作。
2) 跟踪范围
选择执行跟踪的电路号及贴片点。
输入跟踪范围是从贴片数据的第几点到第几点。默认为跟踪所有贴片点。
所有跟踪条件设置完毕，准备完成后，按<START>开关或[执行]按钮。
按[取消]按钮时，会返回原来的画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-198

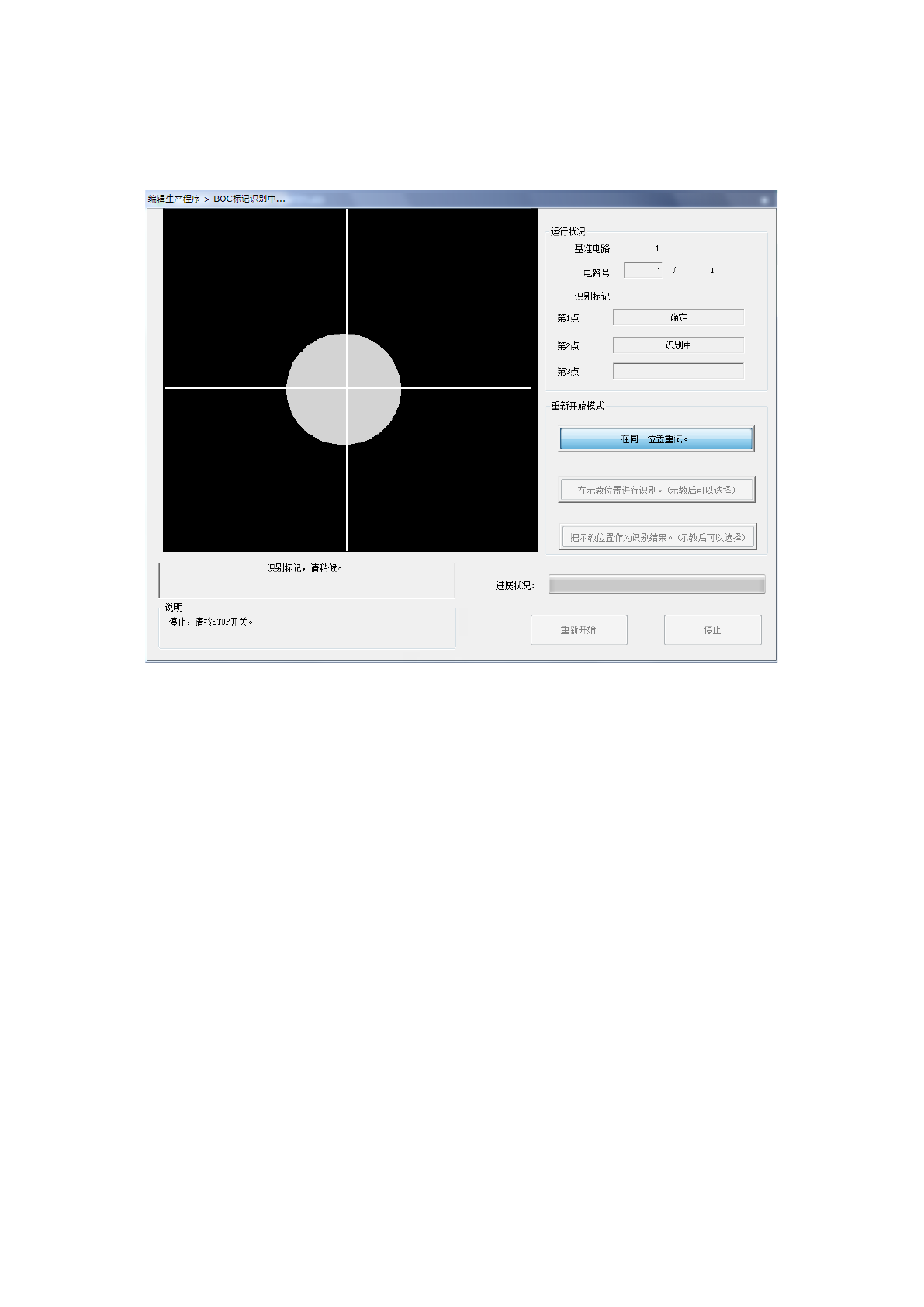

(2) 执行 BOC 标记校准
执行后如果有设置好 BOC 标记的生产程序，为提高贴片位置的精度，将执行 BOC 校准。
(识别所有电路的 BOC)
第 1 部 基本篇 第 4 章 制作生产程序
4-199

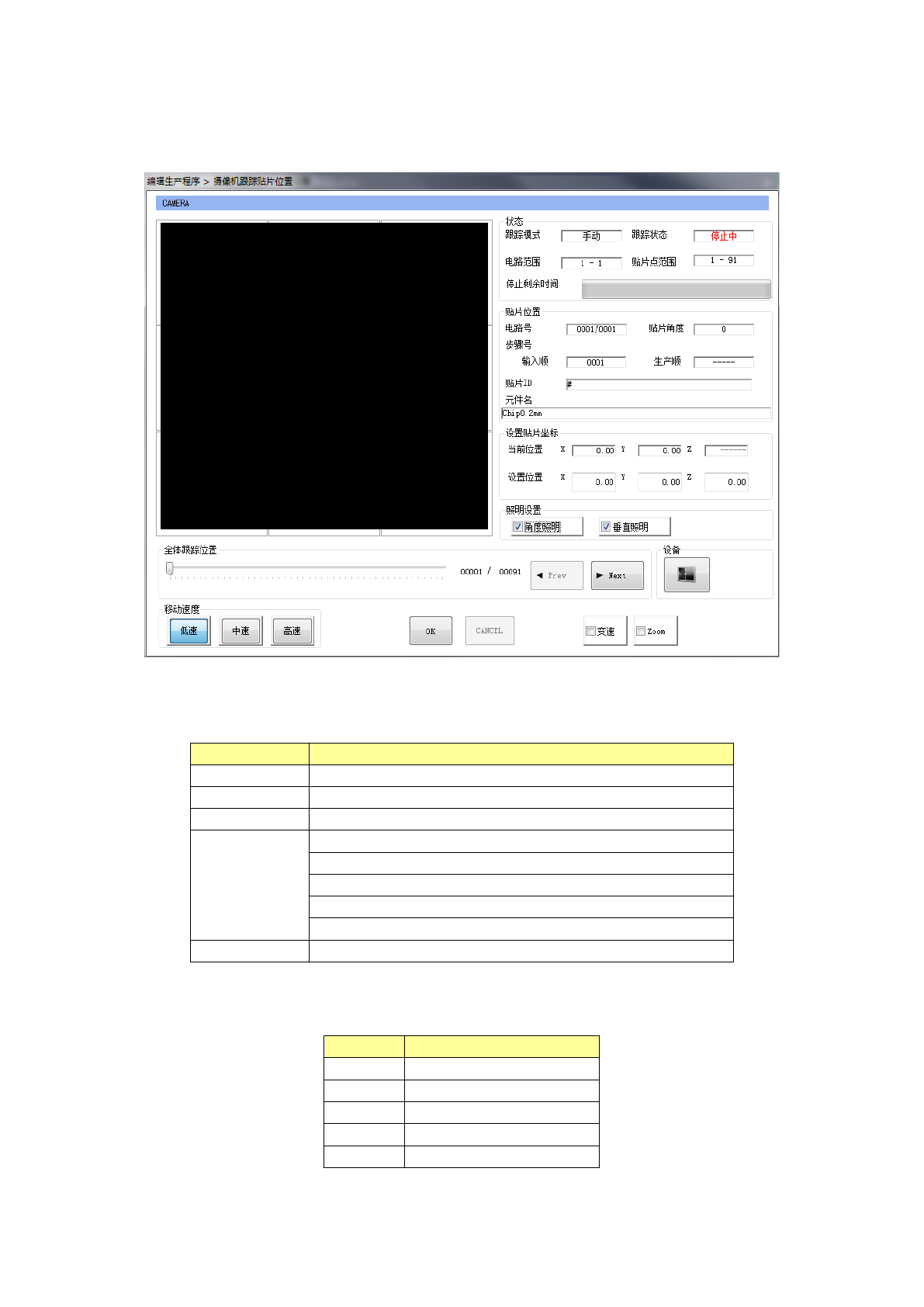

(3) 摄像机跟踪贴片坐标位置
执行后，在跟踪各贴片坐标中，会显示如下对话框。
1) 状态
项目
概要
跟踪模式
显示设置的传送方法是「手动」还是「自动」。
电路范围
显示执行贴片跟踪的电路范围。
贴片点范围
显示执行贴片跟踪的贴片点范围。
跟踪状态
「运行中」表示轴正在移动中。
「暂停」表示自动传送暂停。
「停止」表示手动传送或有意识的停止。
「轴退避中」表示轴正在移动到安全位置。
「标记识别中」表示正在识别
IC
标记。
停止剩余时间
显示自动传送中的暂停剩余时间的进度条。
2) 贴片位置
项目
概要
电路号
测量中的电路／电路总数
贴片角度
测量中的元件贴片角度
步骤号
测量中的贴片数据号码
贴片
ID
测量中的贴片
ID
元件名
测量中的元件名
