第 2 部 功能详解篇 第 11 章 选项组件
11-42
◇ 将汇总的全部输入数据记载如下。
要素组名
第
1
要素
的配置
配置
检查
要素
要素偏移量
要素尺寸
（形状）
ELG0001
X：-6.0
Y：-5.0
Z： 0
θ： 0
公差：
全部为
0
0 %
种类：球状
基准位置：
要素中心
元件属性：
明亮
偏移量：
全部为 0
公差：
全部为 0
尺寸
X：0.5
Y：0.5
公差：
全部为 0
圆形、方形
ELG0002
X：-8.25
Y：1.5
Z：0
θ：0
公差：
全部为
0
0 %
种类：球状
基准位置：
要素中心
元件属性：
明亮
偏移量：
全部为 0
公差：
全部为 0
尺寸
X：0.5
Y：0.5
公差：
全部为 0
圆形、方形
ELG0003
X：-7.5
Y：4.0
Z：0
θ：0
公差：
全部为
0
0 %
种类：球状
基准位置：
要素中心
元件属性：
明亮
偏移量：
全部为 0
公差：
全部为 0
尺寸
X：0.5
Y：0.5
公差：
全部为 0
圆形、方形
ELG0004
X：1.5
Y：5.5
Z：0
θ：0
公差：
全部为
0
0 %
种类：球状
基准位置：
要素中心
元件属性：
明亮
偏移量：
全部为 0
公差：
全部为 0
尺寸
X：0.5
Y：0.5
公差：
全部为 0
圆形、方形

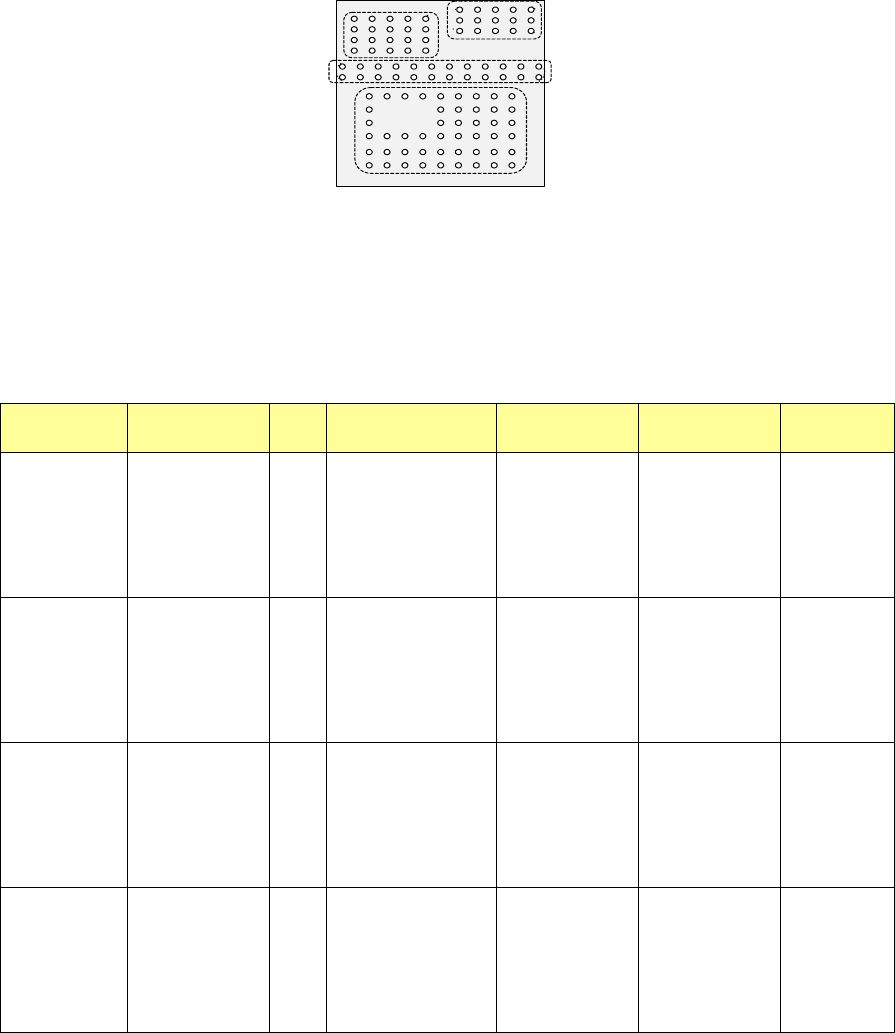

Bottom View
第 1 要素组
（X，Y）：（ -6.0，-5.0）
mm
列间距：1.5mm，9 列
行间距：1.27mm，6 行
欠缺：从第 2 列始 3 列
从第 4 行始 2 行
要素尺寸：Φ0.5mm
第 2 要素组
（X，Y）：（ -8.25，1.5）
mm
列间距：1.5mm，12 列
行间距：1.0mm，2 行
欠缺：无
要素尺寸：Φ0.5mm
第 3 要素组
（X，Y
）：（
-7.5，4.0）
mm
列间距：
1.5mm
，5 列
行间距：
1.0mm
，4 行
欠缺：无
要素尺寸：Φ0.5mm
第 4 要素组
（X，Y）：（1.5，5.5）
mm
列间距：1.5mm，5 列
行间距：0.8mm，3 行
欠缺：无
要素尺寸：Φ0.5mm
第 2 部 功能详解篇 第 11 章 选项组件
11-43
11-8-11 插入元件的图像元件(通用图像)的限制事项
1. 数的限制
• 1 个元件只能定义 1 个扩展配列组。
• 1 个扩展配列组可定义的最大个数为 240 个。
• 1 个元件可定义的最大个数为 288 个。
• 1 个生产程序可以对应的扩展配列组的总数为 256 组。
2.
插入元件的限制事项
• 有 3 个以上相同尺寸 INS 销的 INS 销组，至少要有 1 个以上。
• 相似尺寸的 INS 销（直径不到 1.5 倍）组相邻时，各中心位置应相距 INS 销直径的 2 倍以上。
• 有多个 INS 销组，无论是定义全部 INS 销组，还是只定义识别某个 INS 销组，均需要满足上
述相临条件。
• 格子配列的元件，可以定义为 2 个正方格子的 INS 销组，此时 INS 销组区域即使重叠也可以
指定，但要确保 INS 销没有重叠，并且各 INS 销中心应相距各自直径的 1.5 倍以上。
• INS 销组内，仅指定部分 INS 销时，不能保证识别。
• 不同的 INS 销组无法定义 1 个 INS 销。并且，各 INS 销的定义不能重叠。
第 2 部 功能详解篇 第 11 章 选项组件
11-44
11-9 多针引脚矫正
11-9-1 概要
对引脚超过 2 根的插入式元件实施引脚矫正。
在多针引脚矫正处，通过图像识别判定可否插入，判定为引脚弯曲时执行引脚矫正动作。
多针引脚矫正使用的是「扩展」「 收缩」「 扩展/收缩」三种合一的模具。各个模具实施引脚矫正的方向
和名称如下表所示。
矫正动作
矫正元件的方向
名称
扩展/收缩 元件的 X 方向
(
多个引脚
(
多针
)
并列的方向
)
多针模具
收缩
元件的
Y
方向
(2 列引脚 (2 针)的方向)
凹模具、凸模具
扩展
扩展
/
收缩
收缩
扩展
元件
X
方向
元件
Y
方向
