第 1 部基本篇第 4 章制作生产程序 4- 47 ※ 关于插入元件使用 JM- 50 可以对如下所示插入元件进行贴片。插入元件是指下述元件，分别拥有管脚部分及封装部分（封装体）。 ◆ 径向卷带元件（有管脚部分的电子元件）铝电解电容器电感器（线圈）陶瓷电容器薄膜电容器 ◆ 轴向卷带元件（管脚部分弯曲的电子元件）固定阻抗器 ※ 关于 IN S 电解电容器对 JM-50 ，只…

第 1 部基本篇第 4 章制作生产程序

4-46

制作元件数据

元件数据的制作画面(元件表格)由「元件名」及「注释」以及选项卡表格([基本设置]、[包装]、[定心]、

[吸取条件]、[贴片条件]、[检查]、[图像])构成。

元件名显示贴片数据中使用的元件名｡（不能编辑）

注释

对于仅用元件名难以区别的元件，要输入注释。

也可省略注释｡最多可输入 127 个字符。

有关各选项卡表格，通常的元件必须设置的项目是[基本设置]+[包装]，图像识别元件则为[基本设置]+[包

装]+[图像]。

其他项目的初始值已注册。所以，只需设置必要的项目。

制作程序后发生的识别错误等初始的各种错误，通过检查元件数据，可以解决大部分

错误。

这时，除元件高度外，请改变或调整上述“初始值”的设置值。

(1) 基本设置

1) 元件种类

从下拉式列表中选择元件种类。

方型芯片

(LED)

圆筒形芯片

铝电解电容器

GaAsFET

SOT

SOP

HSOP

SOJ

QFP

QFN

PLCC (QFJ)

PQFP (BQFP)

TSOP

TSOP2

BGA

网络电阻

微调电容器

单向引脚连接器

双向引脚连接器

形引脚连接器

形引脚插座

欧翼式插座

带减震器插座

插入元件

INS

电解电容器

其他元件

第 1 部基本篇第 4 章制作生产程序

4-47

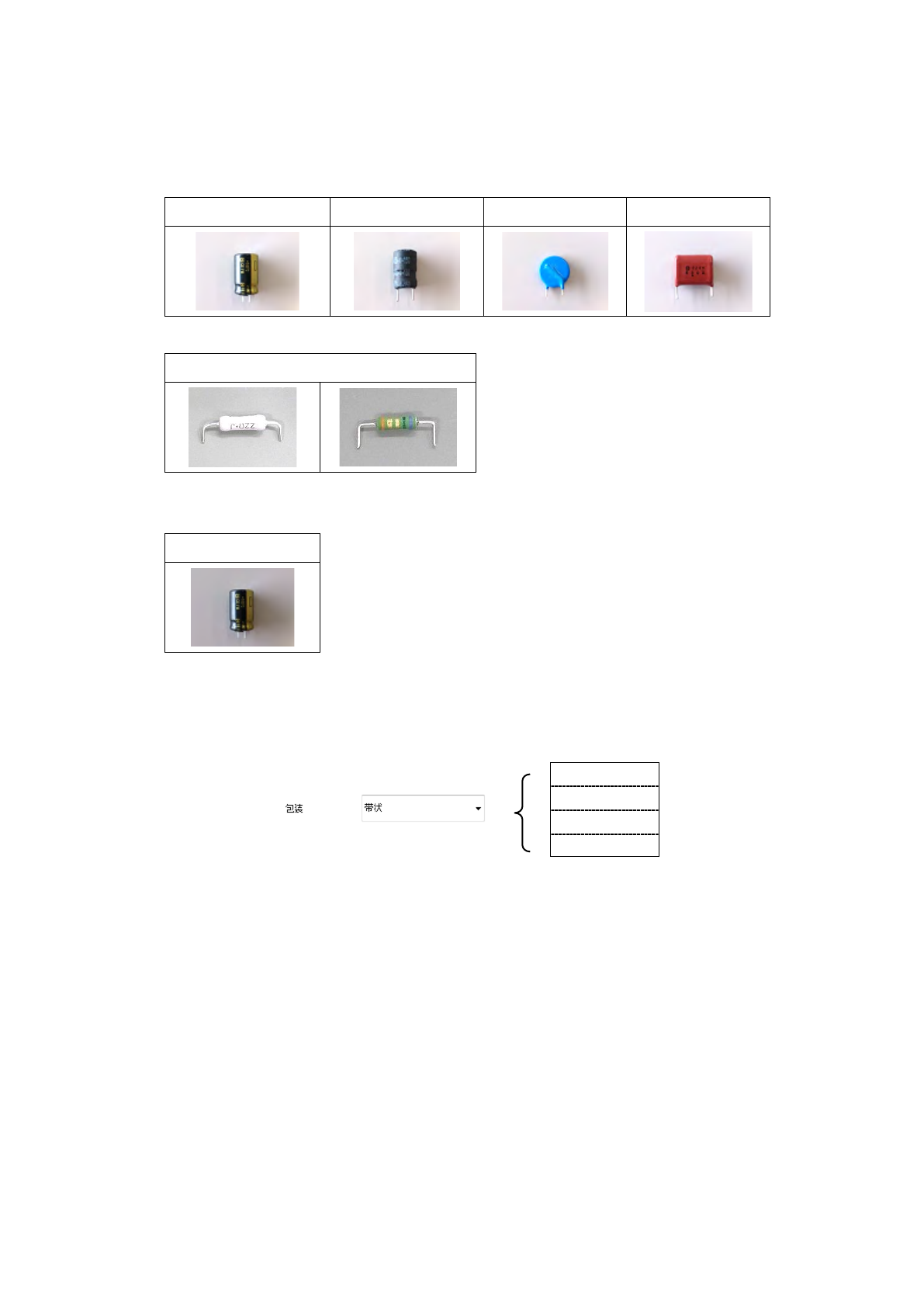

※ 关于插入元件

使用 JM-50 可以对如下所示插入元件进行贴片。插入元件是指下述元件，分别拥有管脚部分

及封装部分（封装体）。

◆ 径向卷带元件（有管脚部分的电子元件）

铝电解电容器电感器（线圈）陶瓷电容器薄膜电容器

◆ 轴向卷带元件（管脚部分弯曲的电子元件）

固定阻抗器

※ 关于 INS 电解电容器

对 JM-50，只要插入元件中有如下带有极性的元件就作为 INS 电解电容器。

铝电解电容器

2) 包装

从显示的包装列表中选择元件供应装置的种类。

需要进行变更时，请从下拉式列表中选择元件包装方式。

带式

料管

托盘

INS 带状

※ 关于 INS 带状

INS 带状指径向卷带元件或者轴向卷带元件。

第 1 部基本篇第 4 章制作生产程序

4-48

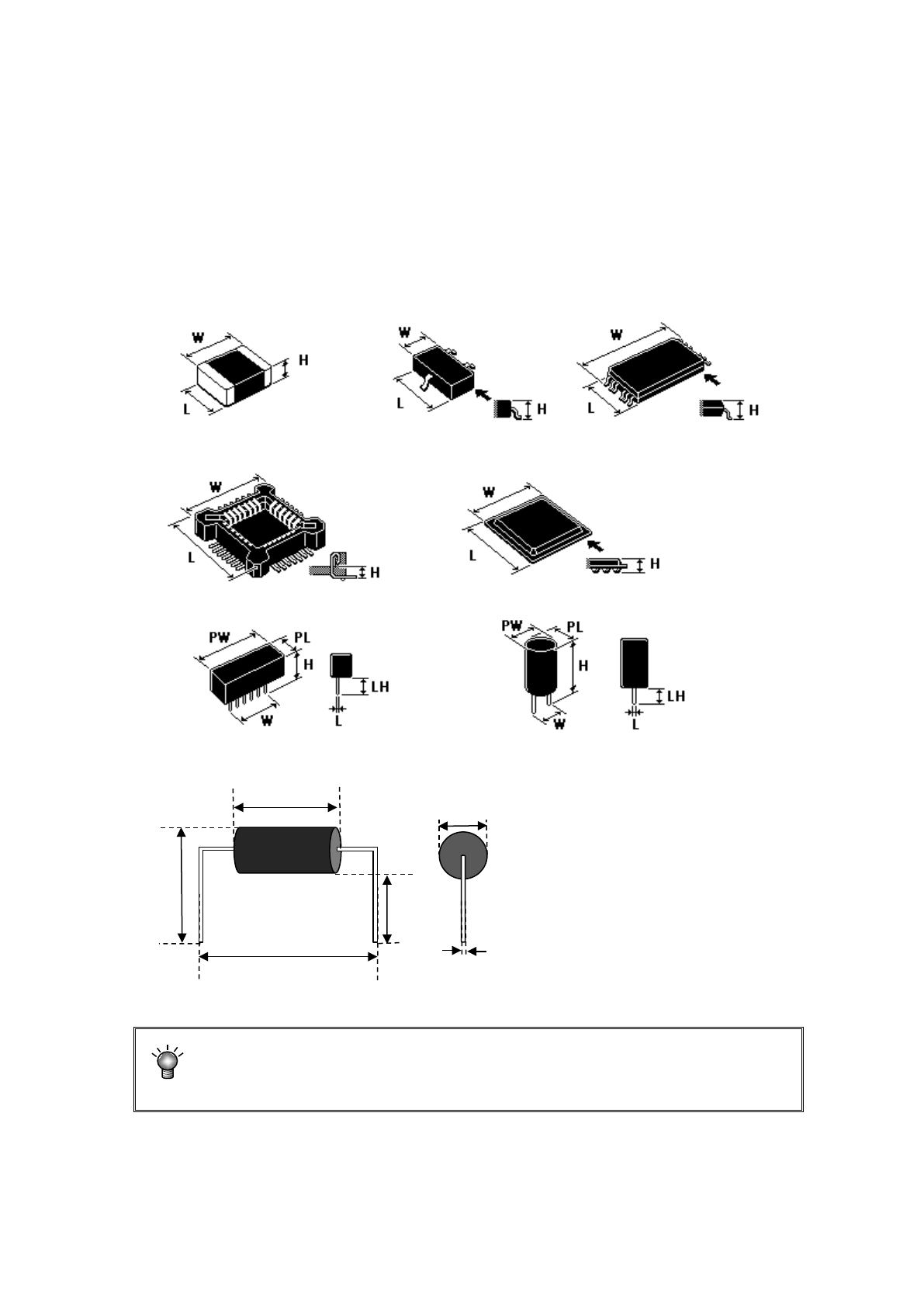

3) 外形尺寸

输入适用于各元件类型的元件外形尺寸。

请参考表格画面左下部显示的元件图形，进行输入。

另外请注意，根据元件类型，有时「包含」引脚，有时「不包含」引脚。

（以 JUKI 元件供应角度定义 0°为基础的图形会按照「元件类型」进行显示。）

例＞W = 外形尺寸横 L = 外形尺寸纵 H = 元件高度 LH =管脚长度

◆方形芯片 ◆SOT ◆T-SOP

◆插座 ◆BGA

◆插入元件的外形尺寸 ◆INS 电解电容器的外形尺寸

※为轴向类型的插入元件时

若弄错元件的纵、横尺寸，则有时无法进行定心。若弄错元件高度，则容易发生因

激光测量位置不稳定导致激光识别错误，以及图像识别高度不稳定导致图像识别错

误等。
