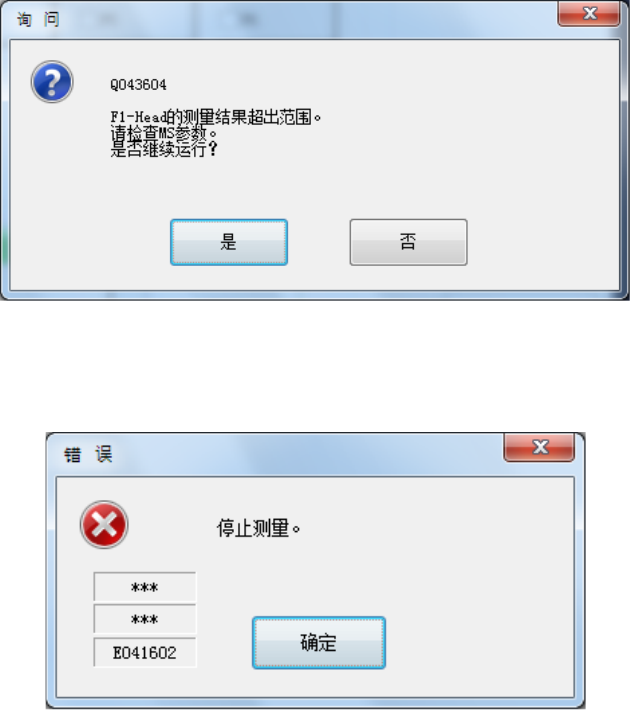

第 2 部 功能详解篇 第 10 章 自己诊断功能 10 - 17 激光识别错误及 计测结果处于规定范围以 外时，会 显示以下提示信 息。 激光识别错误及 计测结果处于规定范围以 外时的 以外 错误， 在显示对象错误 提示后， 会显示以下提 示信息，按下［ OK ］，即 使有未 测定的 H ead ，也会停止 测定动作 。 (4) 计测结束 计测结束后，进 度条会变为 100% ，计测值 会显示蓝色 字符 。 按下 [OK] 按钮，计测…
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-16
10-3-3-5-1 设置方法
按照[操作]中显示的指示进行操作，即可自动取得数值。
(1) 吸嘴分配
激光/传感高度计测，要使用 500 号～503 号、505 号～507 号吸嘴中的任何一个。
如果计测对象 Head 的 ATC 中没有分配上述吸嘴，会发生错误。上述吸嘴未分配时，请在计测前
通过「机器设置」的「吸嘴分配」分配吸嘴。
(2) Head 选择
选择要计测的 Head。可选择多个。
(3) 开始计测
按[确认]按钮，开始计测。
计测中的 Head 单元格会显示蓝色。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-18
10-3-3-6 真空校准

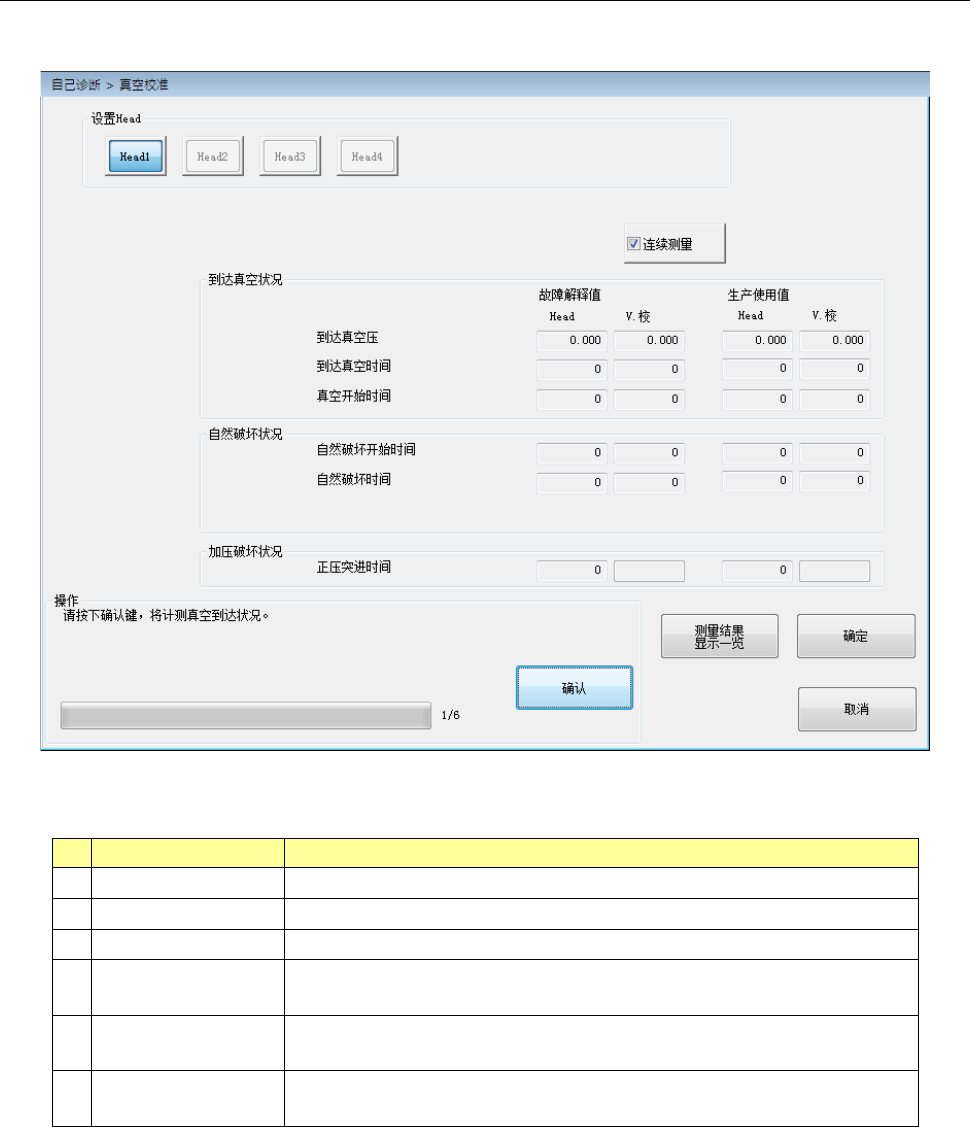

从自己诊断菜单选择[真空]时，会显示真空校准对话框。
(1) 设定项目
№
项目
设定内容
1
到达真空压
Head
端、真空校准端各自的压力传感测到的最高真空到达值
2
到达真空时间
Head
端、真空校准端各自的压力传感测到的真空到达时间
3
真空开始时间
Head
端、真空校准端各自的压力传感测到的真空开始时间
4 自然破坏开始时间
Head
端、真空校准端各自的压力传感测到的从真空电磁阀
OFF
到
真空值到达吸取真空压下限值的时间
5 自然破坏时间
Head
端、真空校准端各自的压力传感测到的从真空电磁阀
OFF
到
真空值到达吸取真空压极限值的时间
6 正压突进时间
Head
端的压力传感测到的吹风电磁阀
ON
开始到真空值低过大气
压转为正压的时间
