第 1 部 基本篇 第 2 章 生产
2-124
2-13-4 归还吸嘴
生产动作中更换吸嘴时，如果贴片头（Head）上吸嘴安装错误，则生产会异常终止。
此时会显示归还吸嘴的画面，询问是把吸在 Head 上的吸嘴手动归还、或是自动归还。

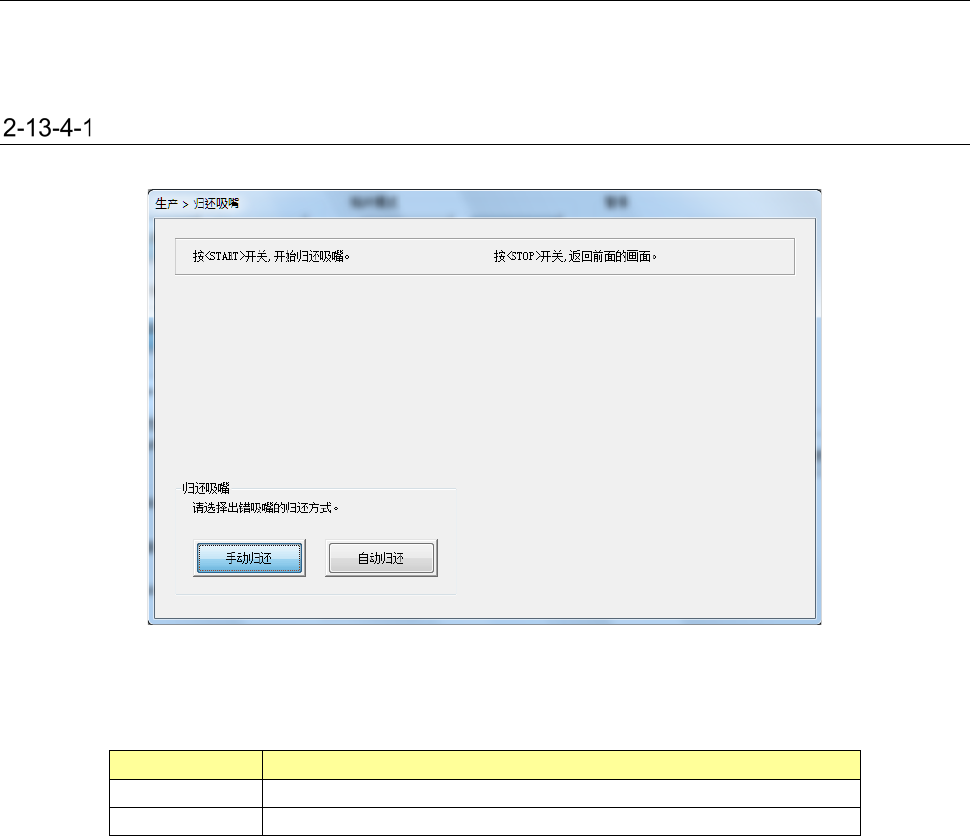

归还吸嘴的画面显示
(1) 归还吸嘴模式
选择安装失败的吸嘴的归还方式。
项目
内容
手动归还
将
Head
吸嘴移动到拆卸位置，用手将吸嘴取下。
自动归还
自动归还安装错误的吸嘴。
(2) <START>按钮、<STOP>按钮
按<START>按钮：开始按照选择的吸嘴归还方式归还吸嘴。
按<STOP>按钮：不进行吸嘴归还，返回原来的画面。
第 1 部 基本篇 第 2 章 生产
2-125

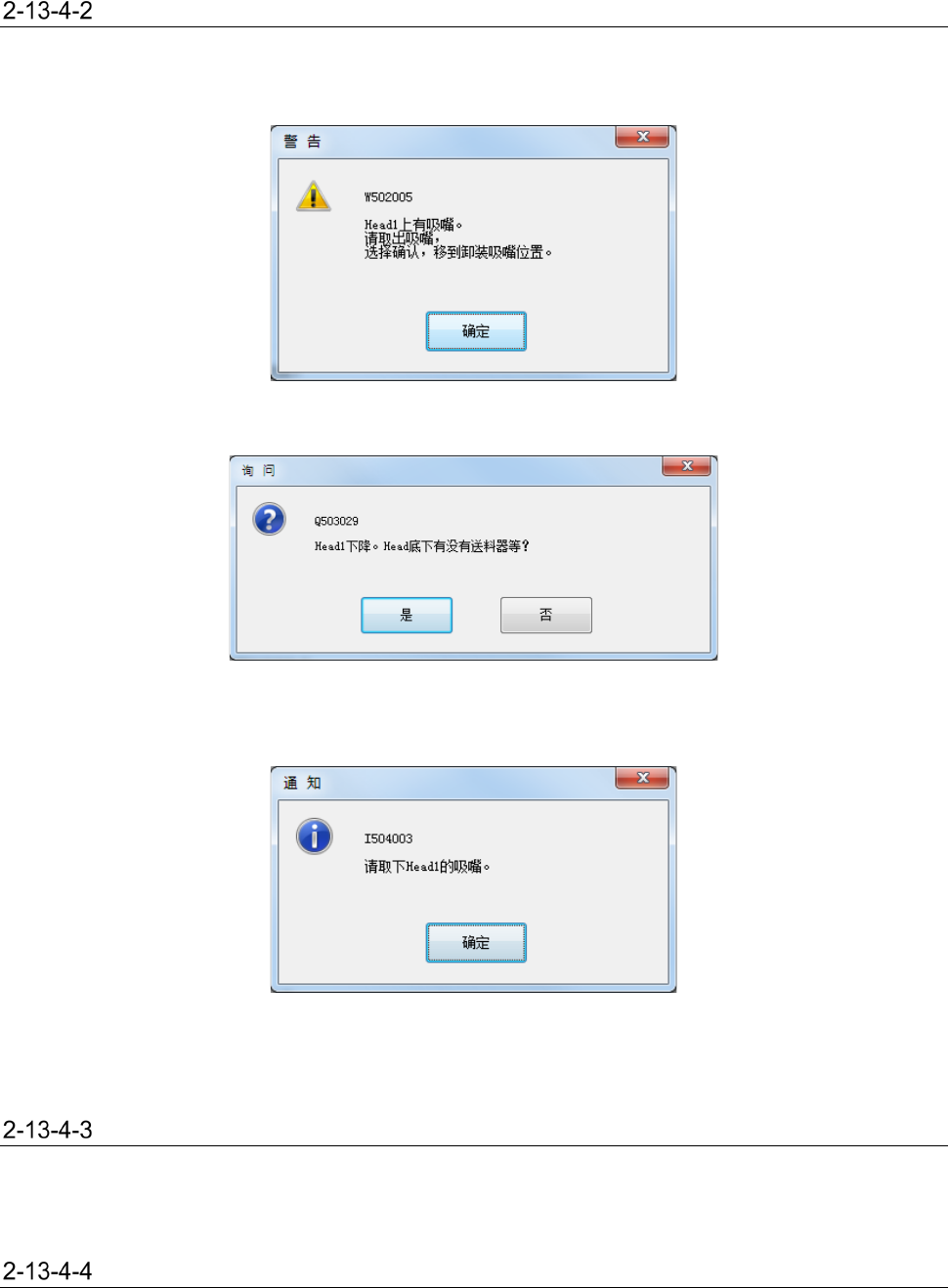

手动归还吸嘴
归还吸嘴方式选择「手动归还」，按<START>按钮后，会显示信息，要求确认将 Head 吸嘴移动到吸嘴
拆卸位置。
吸嘴移动到拆卸位置后，因为 Z 轴要下降，会显示提示信息，询问「Head 底下有没有送料器等?」
Z 轴下降后，就会显示取下吸嘴的指示提示信息。
有多个 Head 吸嘴发生吸嘴安装错误时，则这些吸嘴将重复同样的处理。
按[确定]按钮后，如其他 Head 也有吸嘴安装错误，请进行同样的处理。
全部 Head 上的归还吸嘴处理完毕后，Z 轴将上升，移动到轴退避位置。
自动归还吸嘴
「归还吸嘴」选择「自动归还」并按下<START>按钮后，则会自动归还安装错误的吸嘴。
全部 Head 上的吸嘴归还完毕后，Z 轴将上升，移动到轴等待位置。
归还吸嘴后的操作
生产异常终止后进行了归还吸嘴时，会变成生产「通过」状态。
生产开始时如检测到安装吸嘴错误，则归还吸嘴后开始生产。
第 1 部 基本篇 第 2 章 生产
2-126

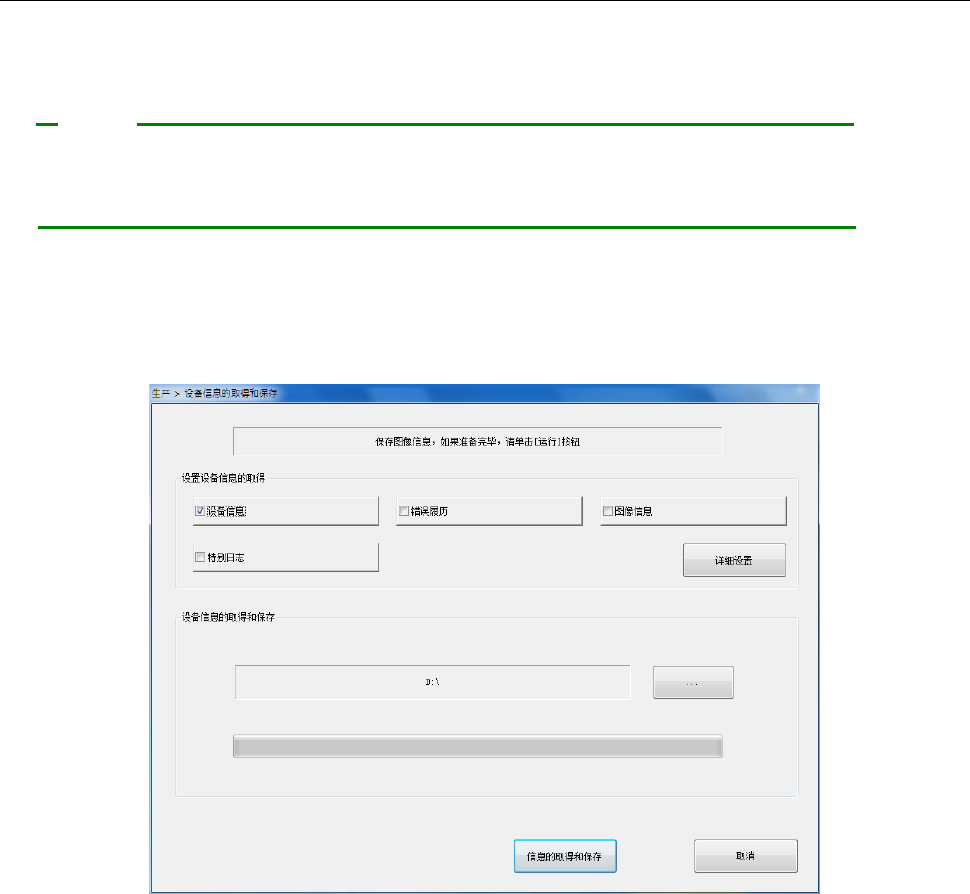

2-13-5 设备信息的取得
从主菜单中选择[准备· 调整]-[设备信息的取得和保存]，可显示设备信息的取得和保存的提示信息。
在生产通过状态下，这一功能是收集装置信息的文件，将所收集的文件进行压缩并保存到任意位置。
本功能请在有本公司服务人员或代理店的指示后使用。
获得的文件，也请同样按指示处理。
<操作方法>
* 在运行本功能之前，请在生产画面菜单中取得和保存设备信息。
① 选择菜单「准备·调整」→「设备信息的取得和保存」。
② 请按下[…]按钮，指定文件的保存位置。
③ 按[信息的取得和保存]按钮取得设备信息，并将取得的文件进行压缩后保存。
