第 1 部 基本篇 第 3 章 维护
3-28

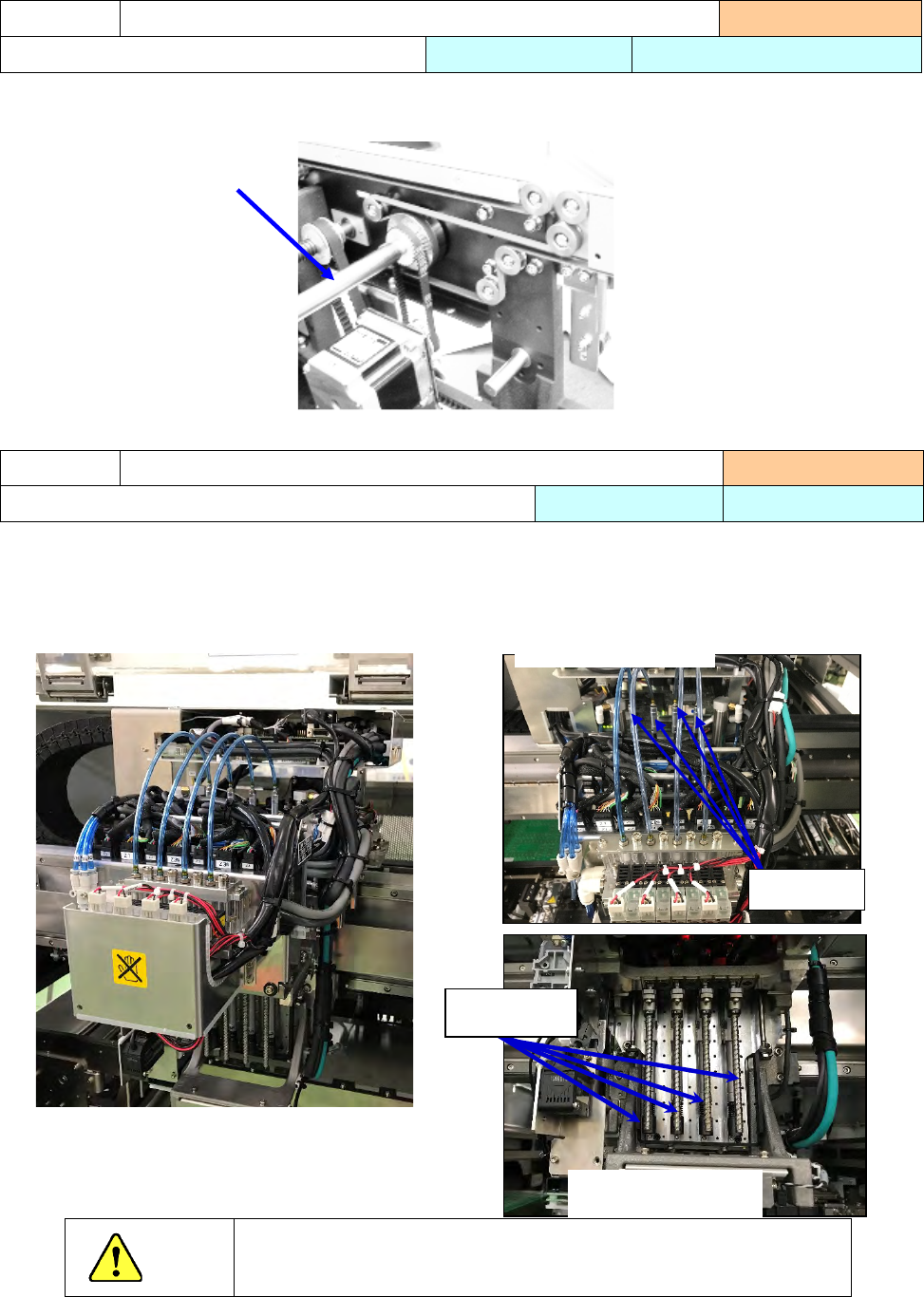

1) 驱动轴 左 1 根，右 2 根，共 3 根
请在①处全面涂抹润滑油。
1) 在「滚珠丝杠①」的轨道上薄薄地涂上一层润滑油(CG2 润滑油)。
在「花键轴②」上薄薄地涂上一层润滑油(CG2 润滑油)。
上下活动 Z 轴，使润滑油分布均匀后，把多余的润滑油擦干净，防止飞散。
注意
除 CG2 润滑油以外，请勿使用其他的润滑油涂抹。
混合不同的润滑油，可能使润滑油分解滴落。
注油项目
3-3-5 驱动轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油：6459 润滑油 N
注油项目
3-3-6 滚珠丝杠和花键轴
实施频度 ：2 个月
使用工具 ：毛刷 使用润滑油 ：CG2
①
4 吸嘴 Head
从上面看 Head 的图
花键轴②
滚珠丝杠①
从下面看 Head 的图
第 1 部 基本篇 第 3 章 维护
3-29
1) 在「台架定位销」和「导轨轴」涂上润滑油。
2) 在「台架定位销」的接收侧（贴片机侧）也涂上润滑油。
1) 在「台架定位销」和「O 环」涂上润滑油。
注油项目
3-3-7 统一更换台车
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
注油项目
3-3-8 台架升降机
实施频度 ： 2 个月
使用工具 ： 毛刷 使用润滑油：6459 润滑油 N
台架升降机 L 台架升降机 R
O 环
台架定位销（两侧 2 处）
台架定位销（左右 2 处）
导轨轴（两侧 2 处）
第 1 部 基本篇 第 3 章 维护
3-30
3-4 消耗品列表
No 件号 品名 个数 单元
寿命
更换
日期
备 注
(时间/数量) (年)
1
E3052729000
FILTER
8
HEAD
3,500 h
0.5
2
40001339
NOZZLE ASSEMBLY 501
1
HEAD
3,000 Million times
0.9
3
40001340
NOZZLE ASSEMBLY 502
1
HEAD
3,000 Million times
0.9
40001344 NOZZLE ASSEMBLY 506 1 HEAD 750 Million times 1
40001345 NOZZLE ASSEMBLY 507 1 HEAD 750 Million times 1
4 40044239 NOZZLE ASSEMBLY 508C 1 HEAD 750 Million times 1
5
E2233725000
STOPPER CHIP
1
CARRY
13,200 h
*
Stopper (
※根据基板材质
)
6 40107793 CONVEYOR_BELT_R 3 or 4 CARRY 33 Million times 1
FRONT
：
L/R
侧、
REAR
：
R 侧，共 3 个。
（MC RevB 之前）
L 侧 R 侧（FRONT 和
REAR 通用），共 4 个
（
MC RevB
以后）
7 40107791 CONVEYOR_BELT_C 2 CARRY 33 Million times 1
CENTER 用
8 40092060
CONVEYOR_BELT_IN_OU
T_XL
1 CARRY 33 Million times 1
REAR：L 侧
（在 MC RevB 之前）
9
40027147
SILICON SHEET
80
FCS
1
-
10
40027235
TRAYSEE
1
FCS
-
-
有明显沾污或用尽时更换
11 40128134 ADHESIVE_SHEET 48 FCS 1 -
12 40218794 FILTER 1 HEAD 3,500 h 0.5
Head
电磁阀专用
大气开放用过滤器
13
40250917
CHECK_VALVE
1
EJECTOR
-
-
发现真空压力低下时更换
3-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No
件号
品
名
个数
部位
更换标准
(年)
备
注
1
PF901010000
过滤器零件
1
盖（罩）
1
前后的压力差
0.1 MPa
2
PF901006000
过滤器零件
B
1
盖（罩）
1
前后的压力差
0.1 MPa
3 EZ175664711
BATTERY PACK
(BS06A-H24/2.5L)
1 电气部分 3
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
3-6 使用润滑油、油
No
件号
品
名
容量
备注
1
MDFRX1001L0
DEFRIX OIL NO1
800 ml
2
40032449
6459 GREASE N
400 g
使用注油枪
3
40127626
GREASE_GUN
4
40127627
GREASE_GUN_NOZZLE
5
40046643
CG2 GREASE
2.5 mg
注射器型
6
40094361
NSL GREASE
80 g
使用手持油泵
7
40098975
NSK_HGP
装入小型伸缩容器的单按式安装型
8
40106055
FLEXIBLE NOZZLE
可装入
No.6
注油枪的
XY
滚珠丝杠用
9
EZ764002555
AFF
＋
400
400 g
