第 2 部 功能详解篇 第 8 章 手动控制
8-28
8-5-4 管状送料器控制
选择菜单的[供给装置]－[管状送料器控制]，则显示径向/轴向送料器的控制对话框。
(1) 号
点击数值调节按钮，或者将光标对准编辑框，用键盘直接输入数字，或者用[↑][↓]键，输入控制
的孔编号。
(2) 送料器类型
选择管状送料器的类型。可选择的送料器类型仅为振动式管状送料器(类型 V1)。
(3) 控制位置
用单选按钮选择控制的位置。
位置从 F(前部)、R(后部)中选择。
(4) 状态
显示设定项目所指定的振动式管状送料器的传感器状态。
(5) 真空控制
用单选按钮选择控制的通道编号。
(6) 控制按钮
执行振动式管状送料器的真空 ON/OFF 的控制。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON／OFF(/)]按钮，或者按下[F3]键、[F4]键、[F5]键进行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-29
8-6 其他
8-6-1 ATC 控制
选择菜单的[其他]－[ATC 控制]，即可显示 ATC 控制的对话框。
用装置选择按钮，可切换各台架的单元控制。
(1) 状态
各单元的状态，在控制完成时显示。
(2) 控制 Head 吸嘴选择
用单选按钮选择控制对象 Head。对机器设置[使用单元]里的设定，没有影响。
(3) 控制项目
用单选按钮选择控制项目。
第 2 部 功能详解篇 第 8 章 手动控制
8-30
(4) 控制按钮
用控制按钮执行控制。控制按钮的显示，控制项目不同，显示也不同。
1) 滑板控制
执行 ATC 滑板开/闭的控制。
选择控制项目的“滑板控制”时，按[打开]按钮、[关闭]按钮、[开/闭]按钮进行控制。
2) 交换吸嘴
更换吸嘴。
选择控制项目的“交换吸嘴”时，按[执行]按钮进行控制。

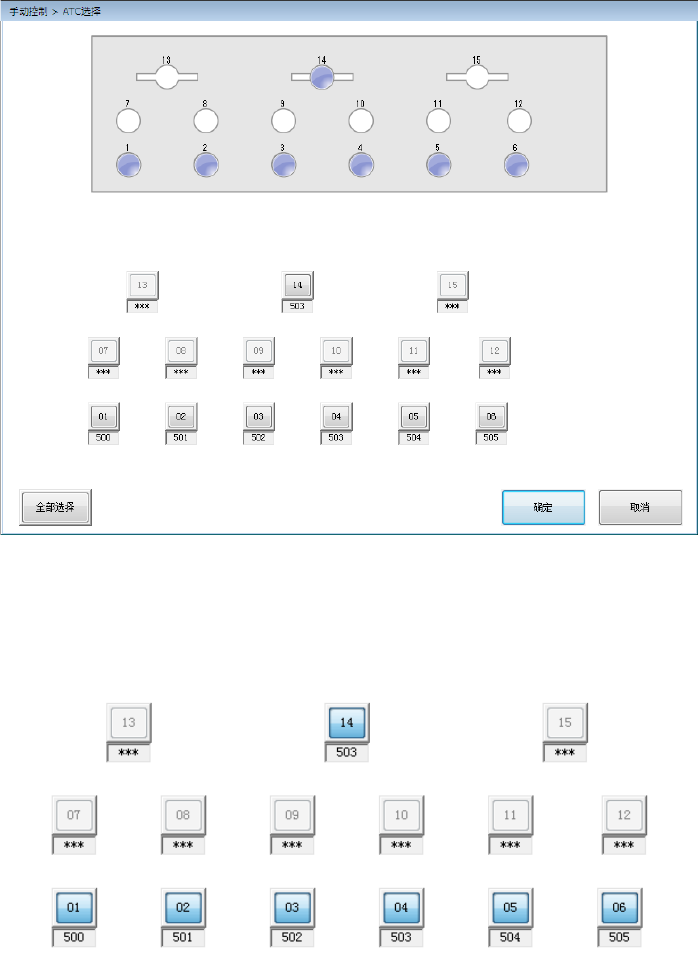

按下[全部选择]按钮，可选择的全部 ATC 号码会全被选择，按下[OK]按钮后，从被选择的 ATC
中取出吸嘴。若指定的 Head 已有吸嘴，则会返回 ATC。
吸嘴已正常安装时，该 ATC 单元格将按 Head 单元显示为不同的颜色。
3) 归还吸嘴
将吸嘴返回 ATC。选择控制项目的“归还吸嘴”，按[执行]按钮进行控制。
