第 1 部 基本篇 第 4 章 制作生产程序
4-255
退出时会显示如下询问。
●是 ：完成各轴的安全方向移动后，退出编辑程序。
●否 ：不进行各轴的安全方向移动，退出编辑程序。
在各 I/O 安全方向设置确认提示信息中选择「否」时，会显示以下提示信息。
第 1 部 基本篇 第 5 章 数据库
5-1
第5章 数据库
“数据库”用于注册元件数据。
将制成的元件数据注册到数据库，用元件名进行管理。
在「编辑程序」中制作生产程序时，只要指定数据库中已注册的元件名，即可很容易地制作元件数据。
本章主要介绍数据库的使用方法。
・有关贴片机端的操作，请参见 5-1-2 章。
5-1 元件数据库
5-1-1 数据库使用方法
在「生产程序编辑」中，可运用数据库来制作元件数据。
(1)
已经知道元件名时
元件名已被注册到数据库时，只要在「贴片数据」中输入元件名，数据库的内容即被注册到正在制
作的生产程序中。
在此输入元件名，即可完成元件数据。
(2)
不知道元件名时
显示数据库清单，从中选择要注册的元件。(
命令列表功能)
<
步骤>
① 请单击空白的元件名称栏。 ② 请单击「数据库」/「命令列表」。
第 1 部 基本篇 第 5 章 数据库
5-2

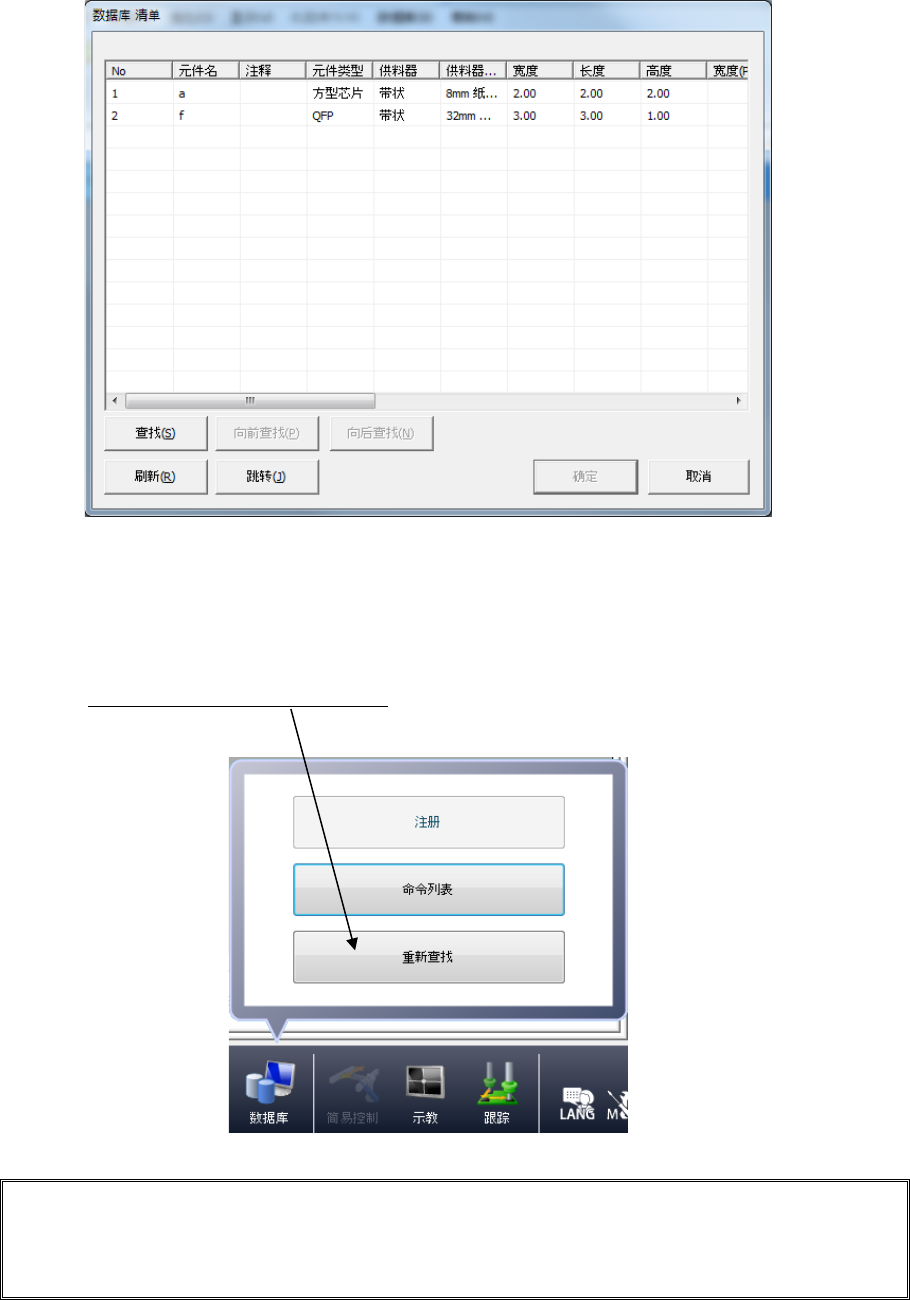

③ 显示数据库清单。请选择元件名，单击「确定」。
(3) 在贴片数据中已输入过元件名时(CAD 转换的数据等)
如果「贴片数据」的元件名已在数据库中注册了，可将数据库的元件数据统一注册到程序里。(重
新查找
※
功能)
单击「数据库」/「重新查找」。
※ 重新查找： 对数据库和贴片数据的元件名进行核对，有相同的元件名时，将元件数据从数据
库中调出，注册到生产程序的元件数据中。每执行一次“重新查找”，即对贴片
数据中的所有元件名进行一次核对、注册 (覆盖)。
