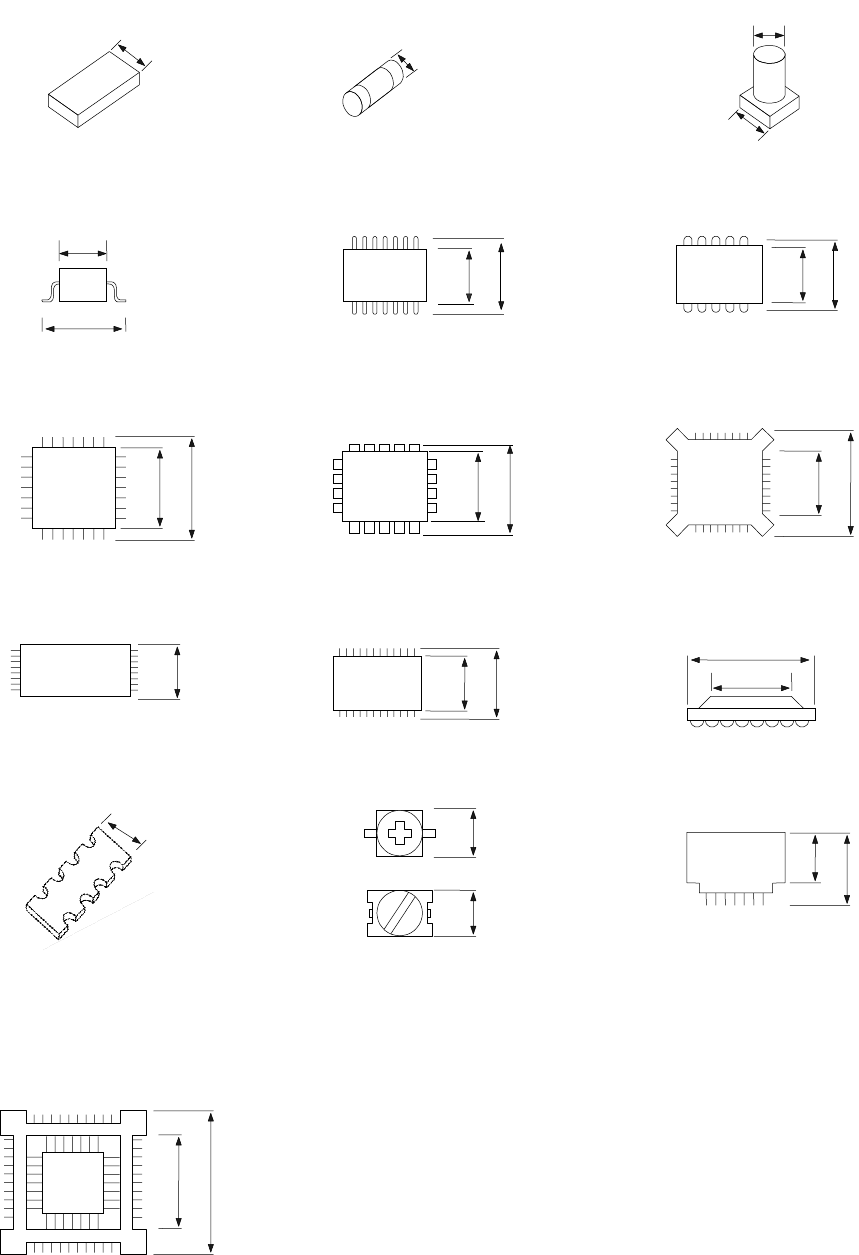

各种元件的最小元件宽度(Ｄ)
1）方型芯片 2）圆筒形芯片(Melf) 3）铝电解电容
4）SOT 5）SOP 6）SOJ
7）QFP 8）PLCC 9）BQFP
10）TSOP 11）TSOP2 12）BGA
13）网络电阻 14）微调电容 15）单向引脚连接器
16）鸥翼式插座
J 引脚插座
带缓冲器的插座
A
D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
A
D = A
第 1 部 基本篇 第 1 章 装置概要
1-21
1-2-4-2 R-ATC 板
JM-50 安装 R-ATC 装置代替 ATC 装置。
R-ATC 装置采用滑动板部分可以更换的构造，可以根据所使用的吸嘴更换滑动板。
JM-50 标准安装了板 ATC003。JM-100 安装的 ATC001 为选购项。
第 3 块滑动板之后为客户定制部件。
板的形状如下。

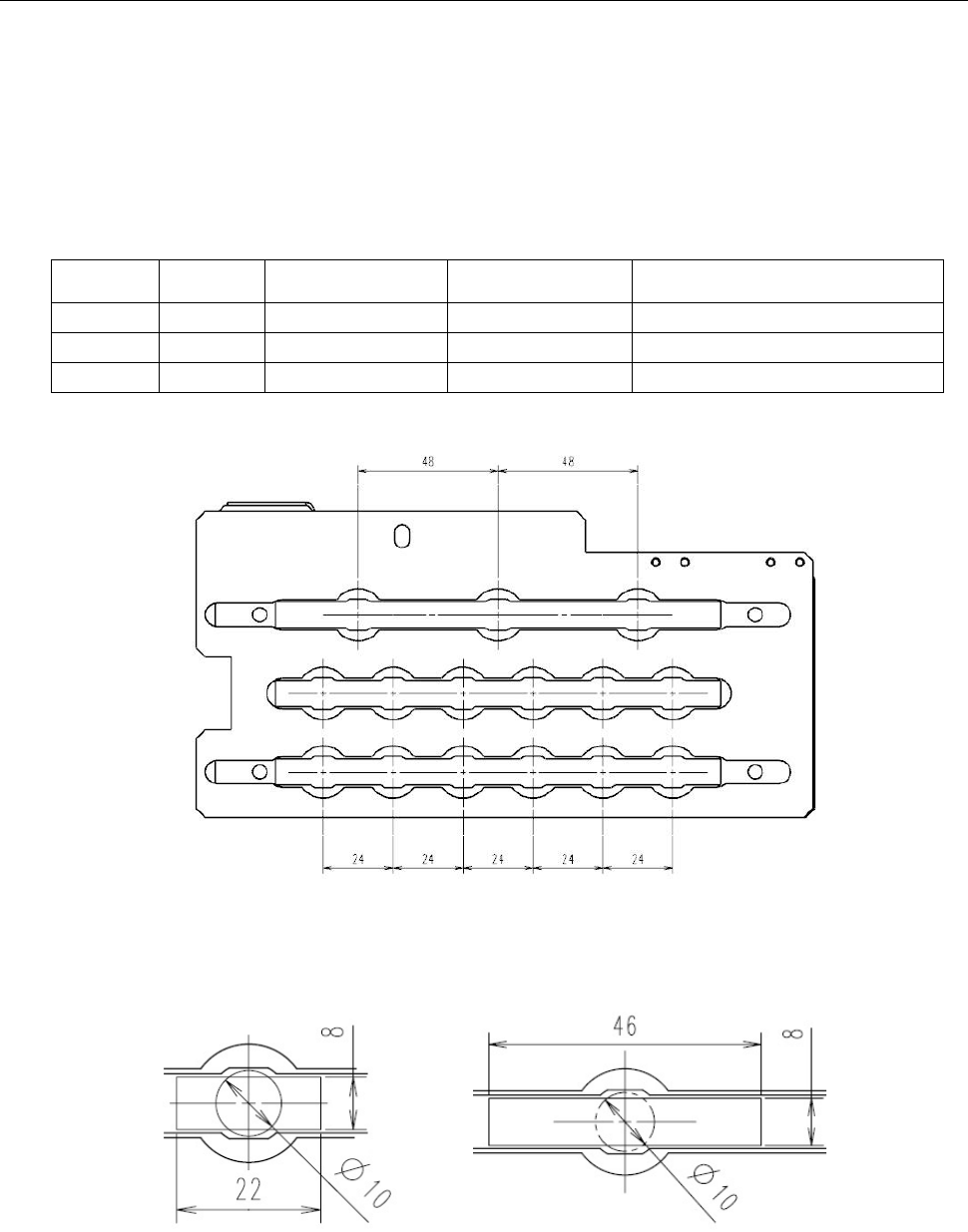

存放吸嘴的地方有 3 列，从机器前方开始依次为 LINE1/LINE2/LINE3。
■ATC 明细
■可使用吸嘴尖端宽度
※1 如果配置超过“可使用吸嘴尖端宽度”的吸嘴，则配置吸嘴时吸嘴有可能会损坏。
存放数 吸嘴
存放间距(mm) 可使用吸嘴尖端宽度(mm) ※１
LINE3
3
已有
48
46
×
8 (
参见图
)
LINE2
6
已有
24
22
×
8 (
参见图
)
LINE1
6
已有
24
22
×
8 (
参见图
)
LINE 1, 2
LINE 3
第 1 部 基本篇 第 1 章 装置概要
1-22
1-2-5 图像识别装置(3D 传感器)的构成

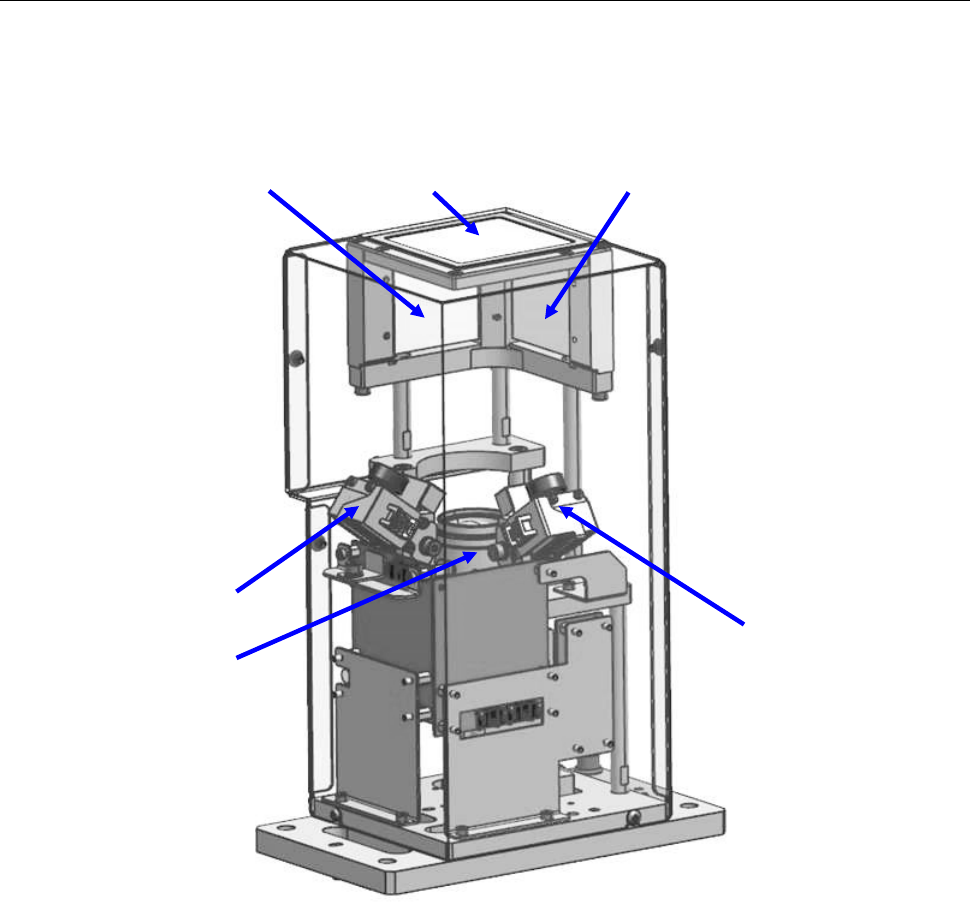

3D 传感器单元由１台摄像机及透镜，2 套投影仪及镜面组构成。
投影仪的１个灯通过镜面可以实现 2 个灯的照射，投影仪的 2 个灯通过镜面实现 4 个灯的照射。
（即从 0 度、90 度、180 度、270 度进行照 射 。）
利用位相转移法的识别方法，识别元件的引脚，并进行定心。
① 盖罩玻璃
② 镜面
③ 投影仪
④ 摄像机 (识别视野 40mm×25mm)
※ 对于 3D 传感器单元，需要以单元为单位调整摄像机、投影仪。
因此，不能更换摄像机单体、投影仪单体等。
②
①
②
③
③
④
