JM-50使用说明书.pdf - 第744页
第 2 部 功能详解篇 第 10 章 自己诊断功能 10 - 19 (2) 设置 方法 1) He ad 选择 默认为“ F- 连续测量”，“ R - 连续测量”，无法选择 Head ， 但通过取消在“ F- 连续测量” 、“ R- 连续测量”的勾选， 或选择设备、取消 对连续测量的勾 选，即可选择 H ead 。 选择计测对象装 置后，在设置 H ead 组中的复选框里 选择要计测的 Head 。 可同时选 择多个计测对象 H ead…
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-18
10-3-3-6 真空校准
从自己诊断菜单选择[真空]时，会显示真空校准对话框。
(1) 设定项目
№
项目
设定内容
1
到达真空压
Head
端、真空校准端各自的压力传感测到的最高真空到达值
2
到达真空时间
Head
端、真空校准端各自的压力传感测到的真空到达时间
3
真空开始时间
Head
端、真空校准端各自的压力传感测到的真空开始时间
4 自然破坏开始时间
Head
端、真空校准端各自的压力传感测到的从真空电磁阀
OFF
到
真空值到达吸取真空压下限值的时间
5 自然破坏时间
Head
端、真空校准端各自的压力传感测到的从真空电磁阀
OFF
到
真空值到达吸取真空压极限值的时间
6 正压突进时间
Head
端的压力传感测到的吹风电磁阀
ON
开始到真空值低过大气
压转为正压的时间
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-19
(2) 设置方法
1) Head 选择
默认为“F-连续测量”，“R-连续测量”，无法选择 Head，
但通过取消在“F-连续测量”、“R-连续测量”的勾选，或选择设备、取消对连续测量的勾
选，即可选择 Head。
选择计测对象装置后，在设置 Head 组中的复选框里选择要计测的 Head。
可同时选择多个计测对象 Head（但是，在机器设置的使用单元设置为“未使用”的 Head 不
能选择）。
2) 操作
按指示进行操作即可自动取得数值。

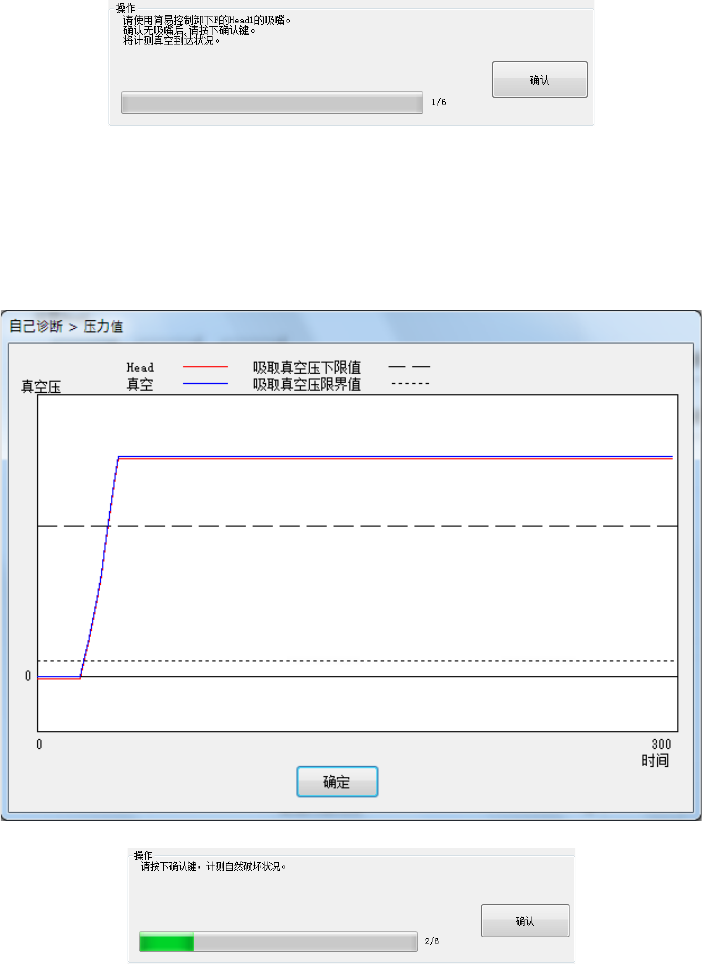

(3) 计测顺序
设置 Head 在真空校准上移动，计测真空到达状况 3 次。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后显示的压力值图表，是第 3 次的数据。
・请按下［确认］。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-20
设置 Head 移动到真空校准上面，计测真空到达状况 3 次。
设置 Head 移动到真空校准上面，计测自然破坏状况 3 次。
・ 显示第 2 次和第 3 次的平均值。
・ 计测后显示的压力值图表，是第 3 次的数据。
・请按下［确认］。
