第 2 部功能详解篇第 11 章选项组件 11 - 11 调整水平后，请将脚轮调节器①（ 2 处）旋回 1 圈，使装置前部下降。松开主机构造阀的捆束线，将起重装置的罩安装在主机上，使主机的选择 SW ②为 ON ，进行夹紧。请多次反复安装拆下，以确认是否确实可以夹紧。（不能夹紧时，可能是构造阀不能完全关闭，请调整起重装置罩的位置）请在夹紧状态下再次调整水平（微调整）。调整后，请将调…

第 2 部功能详解篇第 11 章选项组件

11-10

第 2 部功能详解篇第 11 章选项组件

11-11

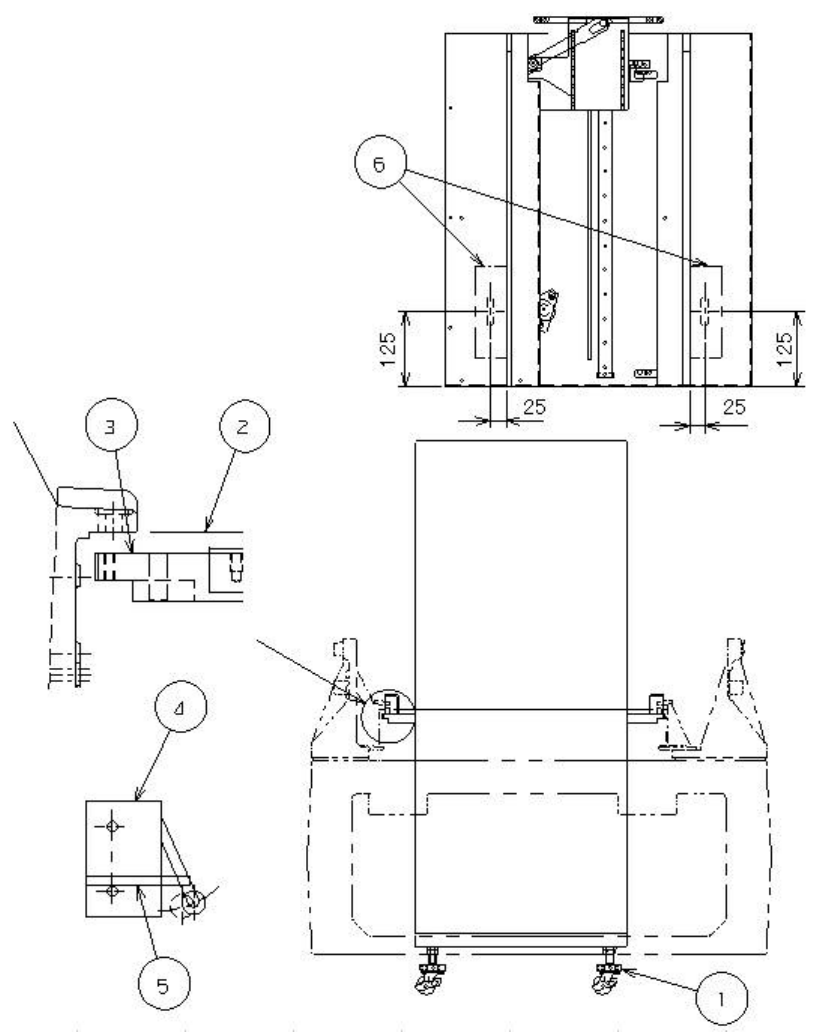

调整水平后，请将脚轮调节器①（2 处）旋回 1 圈，使装置前部下降。

松开主机构造阀的捆束线，将起重装置的罩安装在主机上，使主机的选择 SW②为 ON，进行夹紧。

请多次反复安装拆下，以确认是否确实可以夹紧。

（不能夹紧时，可能是构造阀不能完全关闭，请调整起重装置罩的位置）

请在夹紧状态下再次调整水平（微调整）。

调整后，请将调节器③降至接触地面的位置，最后用锁紧螺母④进行固定。

请将缆线、压缩空气管道盘绕在框架的下部。

缆线、空气管

第 2 部功能详解篇第 11 章选项组件

11-12

(1) 在主机右侧面的接口板上的「MTS 用电源连接器」、「接口连接器」、「MTS 用φ 6 管道取出口」上，

连接各缆线和压缩空气管。

(2) 请接入装置电源，对机器设置的「使用单元」和「MTS 安装位置偏移量」进行设置。

①

②

③

TR5SNK

① MTS 用电源连接器

② MTS 用接口连接器

③ MTS 用

6 管道取出口
