第 2 部 功能详解篇 第 7 章 机器设置
7-31
7-3-4 位置设定

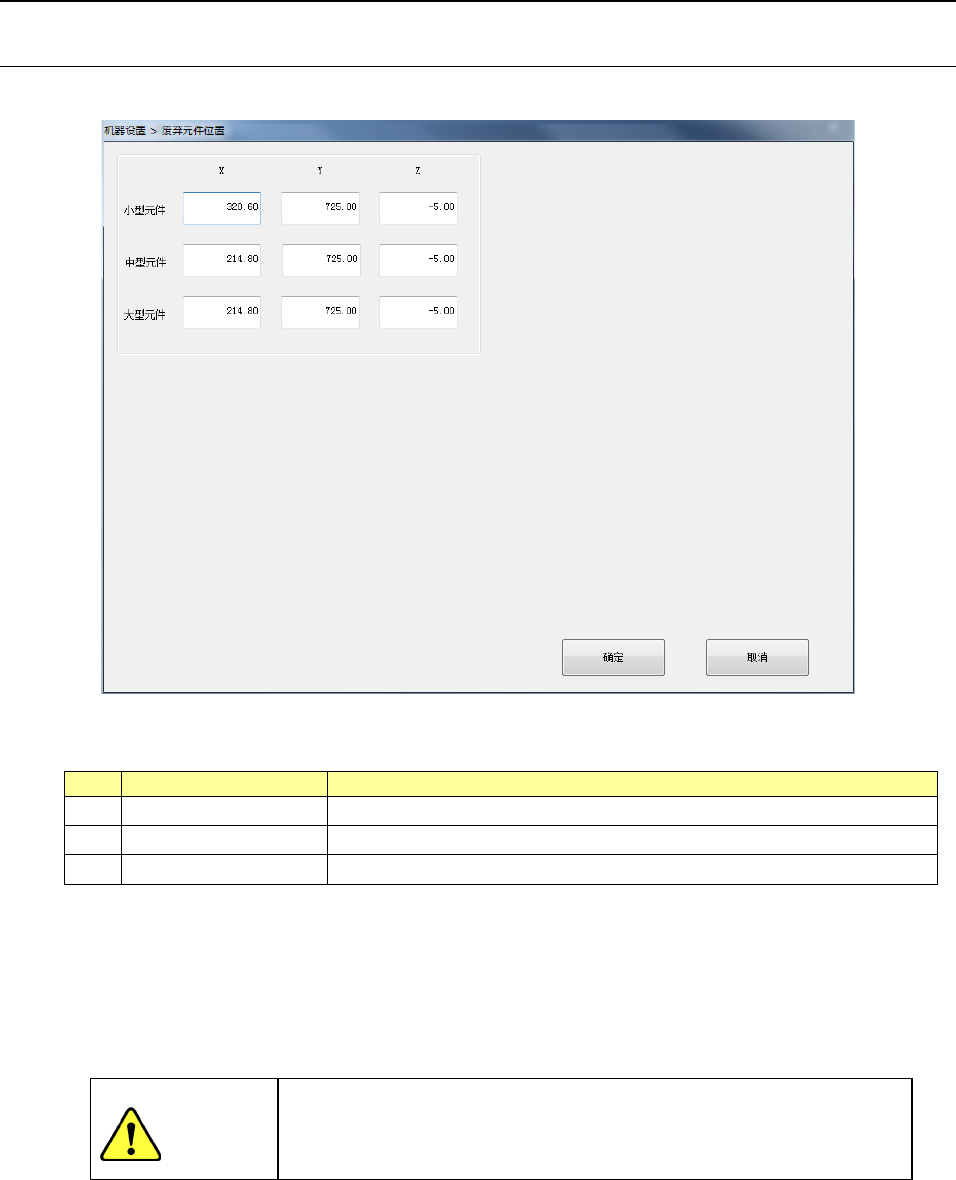

7-3-4-1 元件废弃位置
选择元件废弃位置后，会显示如下元件废弃位置设置画面。
(1) 设定项目
No.
项目
设置内容
1
小型元件
(X
、
Y
、
Z)
小型元件（长边小于
15mm
的元件）的废弃位置
2
中型元件
(X
、
Y
、
Z)
中型元件（长边
180mm
短边
35.5mm
以下的元件）的废弃位置
3
大型元件
(X
、
Y
、
Z)
大型元件（长边
180mm
短边
50mm
以下的元件）的废弃位置
(2) 设定方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-32

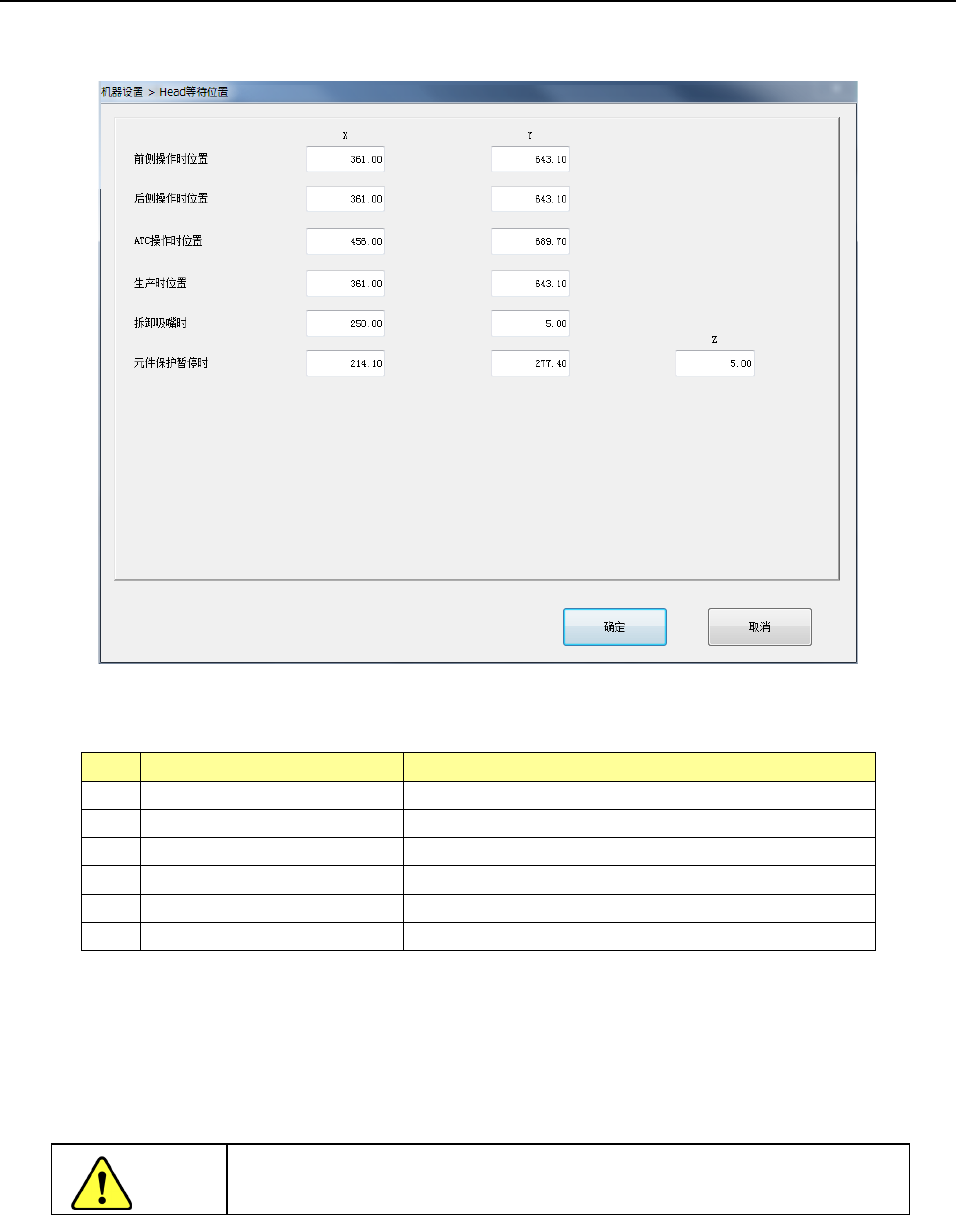

7-3-4-2 Head 等待位置
选择Head等待位置后，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
前侧操作时位置
X,Y
位置
2
后侧操作时位置
X,Y
位置
3
ATC
操作时位置
X,Y
位置
4
生产时位置
X,Y
位置
5
拆卸吸嘴时
X,Y
位置
6
元件保护暂停时
X,Y,Z
位置
(2) 设置方法
1) 在编辑框中分别输入 XYZ。
2) 使用示教输入。此时，输入焦点无论在 XY 任何一方，XY 可同时自动反映对应值。
3) 示教 Z 时，输入焦点必须在 Z。
为了避免人身伤害，在示教中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
注意
第 2 部 功能详解篇 第 7 章 机器设置
7-33

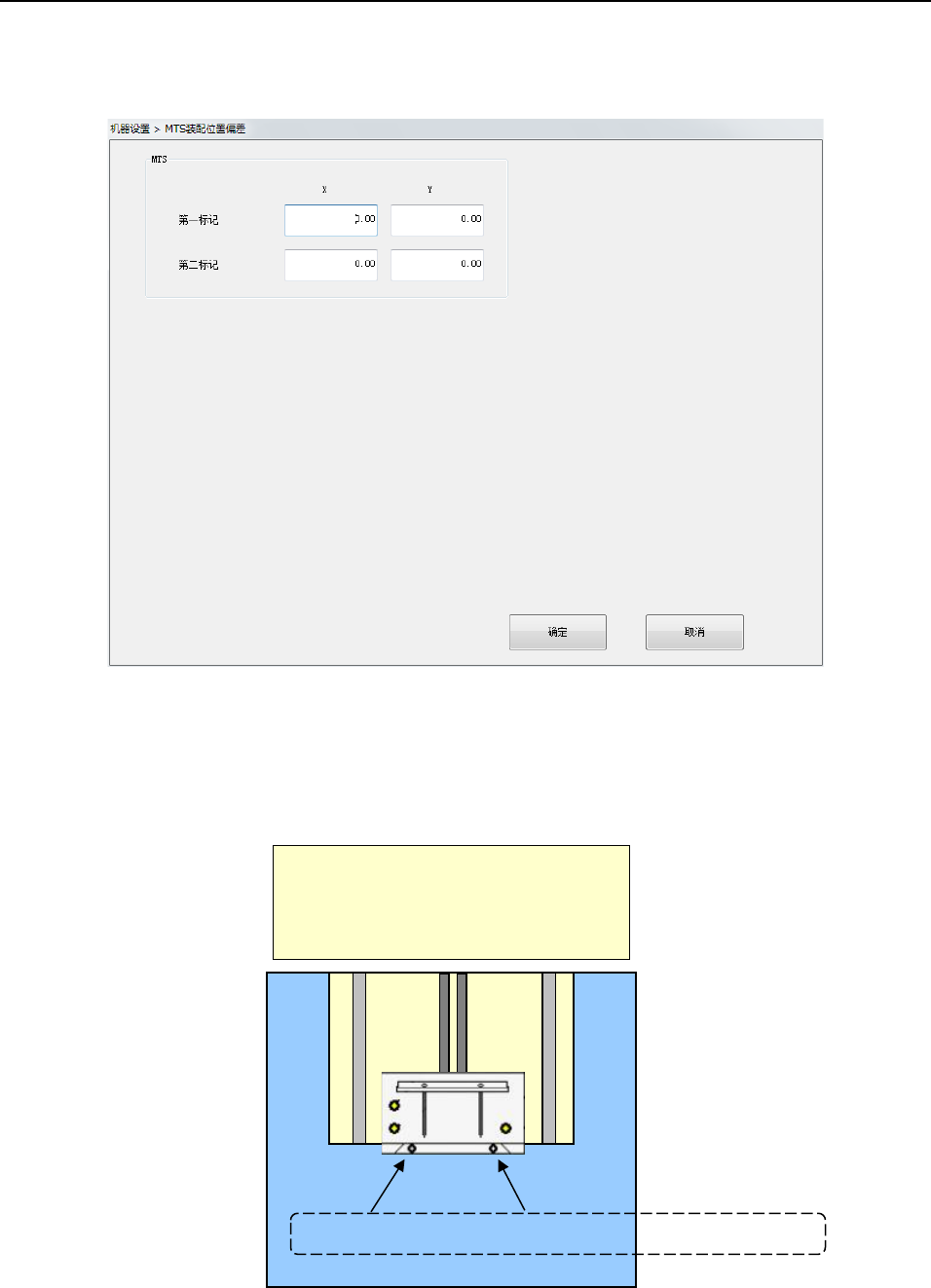

7-3-4-3 MTS 装配位置偏差
选择MTS装配位置偏差后，可显示如下画面。
进行MTS装配位置偏差设置。
可进行托盘标记位置1、2的设置。
(1) 设置项目
1) MTS/
标记位置校正
标记位置校正功能，是指取得 MTS 台架标记的水平方向（X、Y）相对于设计原点的偏差，
以便在吸取元件时校正生产程序的吸取坐标。
＜俯视图＞
MTS
(TR5SNK)
第 1 标记 第 2 标记 标记位置校正
Front<
--->Rear
