第 1 部 基本篇 第 3 章 维护
3-22
清扫部位
3-2-13 风扇马达过滤器
实施频度 ：每 6 个月
清扫内容 清扫风扇马达过滤器的脏污
1) 请检查装置内下部的中央安全盖（安全罩）前后安装的风扇马达罩（过滤器）的脏污。
2) 如果过滤器上附着明显的脏污（沾着垃圾和尘埃），请将风扇马达罩拆下，去除过滤器的脏污。
（拉动罩子即可拆下。）
3) 如果过滤器的脏污很难去除，或者过滤器有损坏时，请用以下件号的过滤器进行更换。
风扇马达过滤器(5 个一套)
件号 HM001010020
第 1 部 基本篇 第 3 章 维护
3-23

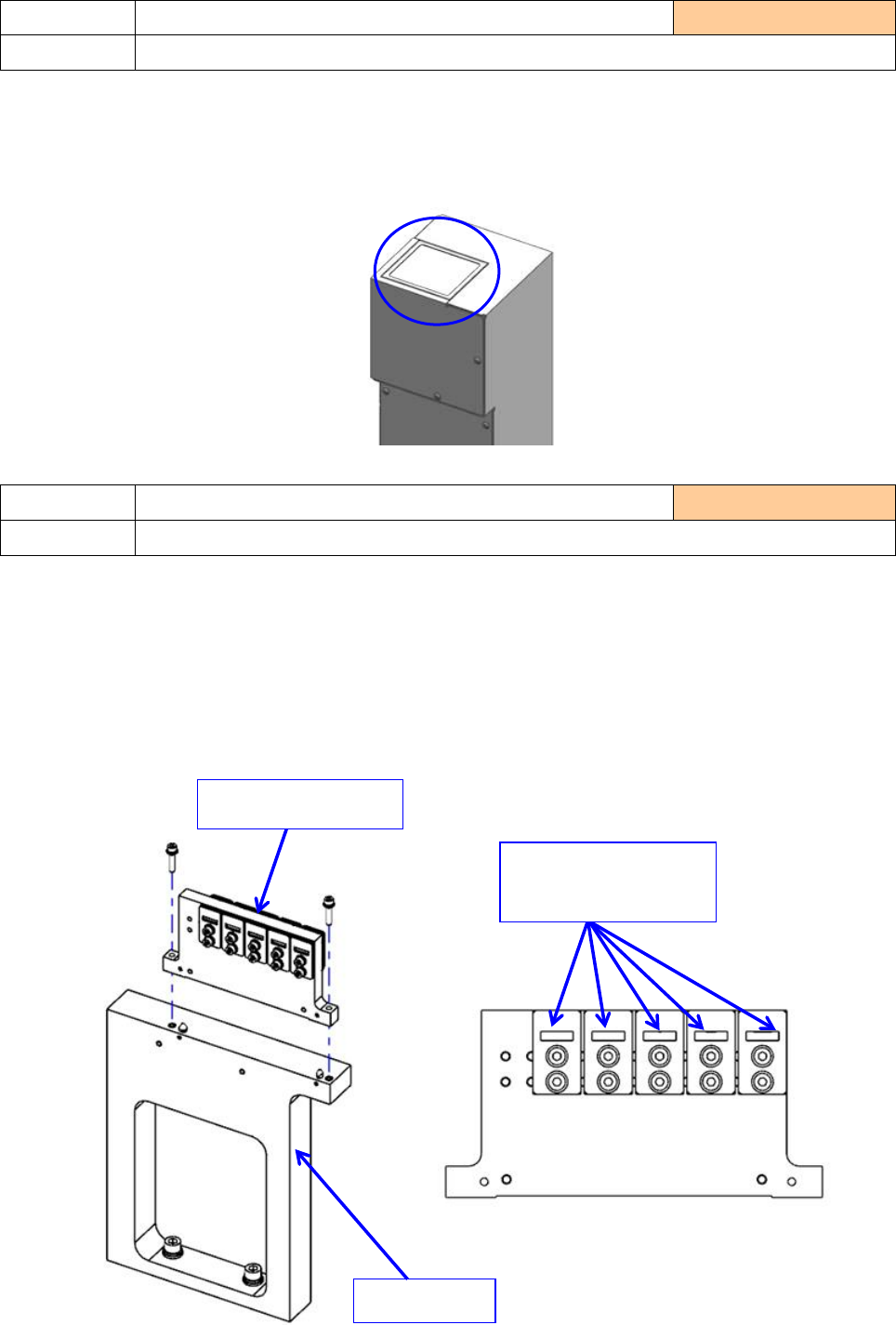

1) 请确认 3D 传感器上部的盖罩玻璃。
2) 如果有碎屑、灰尘时，请用不织纸轻拭清扫干净。
3) 有油、手印类沾污时，请用少量酒精和不织纸擦拭干净。
1) 请如图所示从治具基座上取下引脚矫正单元。
2) 请确认引脚矫正单元的矫正治具部分，除去异物等。
请不要取下矫正治具本体，用气枪等进行清扫。
3) 清扫后，请将引脚矫正单元安装在治具基座上。
请注意避免朝向错误，否则将无法组装。
检查项目
3-2-14 3D 传感器盖罩玻璃
实施频度 ：每天
检查内容 清扫 3D 传感器的盖罩玻璃
检查项目
3-2-15 引脚矫正单元
实施频度 ：每月
检查内容 清扫矫正治具
治具基座
矫正治具
※请不要取下
管脚矫正单元
第 1 部 基本篇 第 3 章 维护
3-24
1) 请如图所示从治具块上取下引脚矫正单元。
2) 请确认引脚矫正单元的矫正治具部分，除去异物等。
请不要取下矫正治具本体，用气枪等进行清扫。
3) 清扫后，请将引脚矫正单元安装在治具块上。请注意避免组装朝向错误，否则无法矫正。
注意
请勿取下矫正治具。
检查项目
3-2-16 多针引脚矫正单元
实施频度 ：每月
检查内容 清扫矫正治具
矫正治具
※请勿取下
多针引脚矫正单元
治具块
