第 1 部 基本篇 第 2 章 生产
2-149
基板高度测量结果一览
在贴片基板面高度错误画面选择「结果一览」，则执行基板高度测量结果的一览显示。
(1) 结果一览

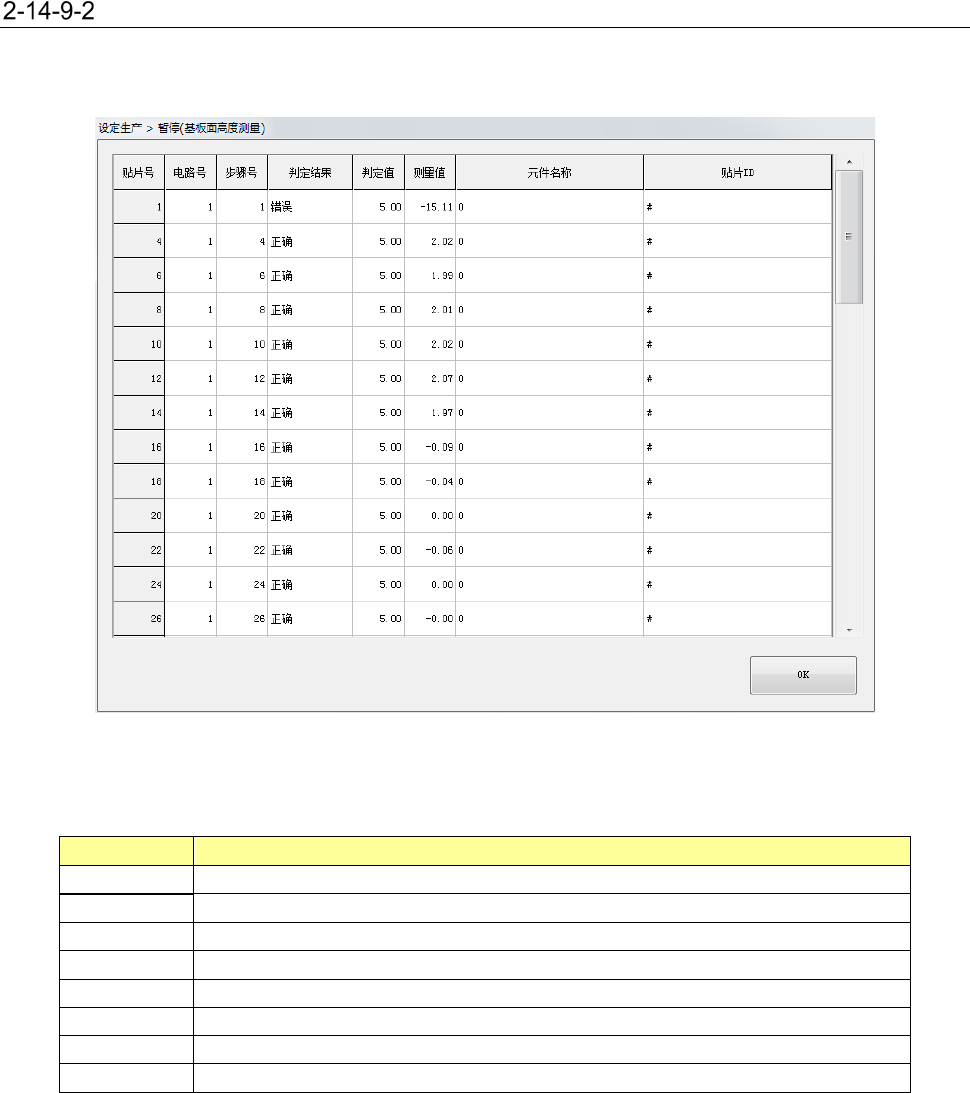

显示贴片号、电路号、步骤号、判定结果、判定值、测量值、元件名、贴片 ID。
项目
内容
贴片号
显示执行基板面高度测量的贴片点的贴片号。
电路号
显示执行基板面高度测量的贴片点的电路号。
步骤号
显示执行基板面高度测量的贴片点的步骤号。
判定结果
显示执行基板面高度测量的贴片点的判定结果。
判定值
显示执行基板面高度测量的贴片点的判定值。
测量值
显示执行基板面高度测量的贴片点的测量值。
元件名
显示执行基板面高度测量的贴片点的元件名。
贴片
ID
显示执行基板面高度测量的贴片点的贴片
ID
。
第 1 部 基本篇 第 2 章 生产
2-150
贴片前的基板高度测量
操作选项的［在贴片前测量贴片基板高度］为有效时，在贴片前测量。
发生测量错误时，显示下图并成为暂停状态。
(1) 基本信息
显示发生错误的贴片点的信息。
项目
内容
元件名
显示发生错误的贴片点的元件名。
贴片
ID
显示发生错误的贴片点的贴片
ID
。
判定值
显示发生错误的贴片点的判定值。
测量值
显示发生错误的贴片点的测量值。
电路号
显示发生错误的贴片点的电路号。
步骤号
显示发生错误的贴片点的步骤号。
第 1 部 基本篇 第 2 章 生产
2-151
(2) 生产模式
选择是再次测量，还是将补正值设为有效或无效后重新开始生产。
项目
内容
超过判定值
使补正为有效
在重新开始后的生产中，执行超过程序编辑中所输入补正值的补正。
超过判定值
使补正为无效
在重新开始后的生产中，不执行超过程序编辑中所输入补正值的补正。
再次测量基板高度
再次执行基板面高度测量。
(3) 各种动作
执行贴片头待机位置移动等。
项目
内容
贴片头待机位置移动
将贴片头移动至待机位置。
盖罩锁定解除
解除保护盖罩的锁定。
在贴片基板面高度错误画面，按下＜START＞按钮时，在重新开始生产模式下执行指定动作。
在贴片基板面高度错误画面，按下＜STOP＞按钮时，显示中断画面。
