第 1 部基本篇第 2 章生产 2- 90 传送控制在传送通道状态画面显示后，执行传送动作，进行马达、支撑台等有关控制。详情内容请参见「第 8 章手动控制」的「 8-4-1 传送控制」的各小项。外形基准位置调整要进行外形基准位置调整。・外形基准位置调整有关详细内容，请参照「第 7 章机器设置」的「 7-3-3-3 调整外形基准位置」的各小项。

第 1 部基本篇第 2 章生产

2-89

(2) 轴退避

可将 Head 移动到适合准备动作的位置。

项目

按钮

内容

轴退避

后侧操作时的位置

将贴装头装置设定为「后侧操作时的位置」时，轴向该位

置移动。

关于「后侧操作时的位置」的设定，请参阅「第 7 章机

器设置」的「

7-3-4-2

贴装头待机位置」。

前侧操作时的位置

将贴装头装置设定为「前侧操作时的位置」时，轴向该位

置移动。

关于「前侧操作时的位置」的设定，请参阅「第 7 章机

器设置」的「

7-3-4-2

贴装头待机位置」。

自动调整基板宽度

可进行基板传送宽度的调整。

・自动调整基板宽度

详细情况请参见「第 4 章制作生产程序」的「4-5-2-6 自动调整基板宽度」。

第 1 部基本篇第 2 章生产

2-90

传送控制

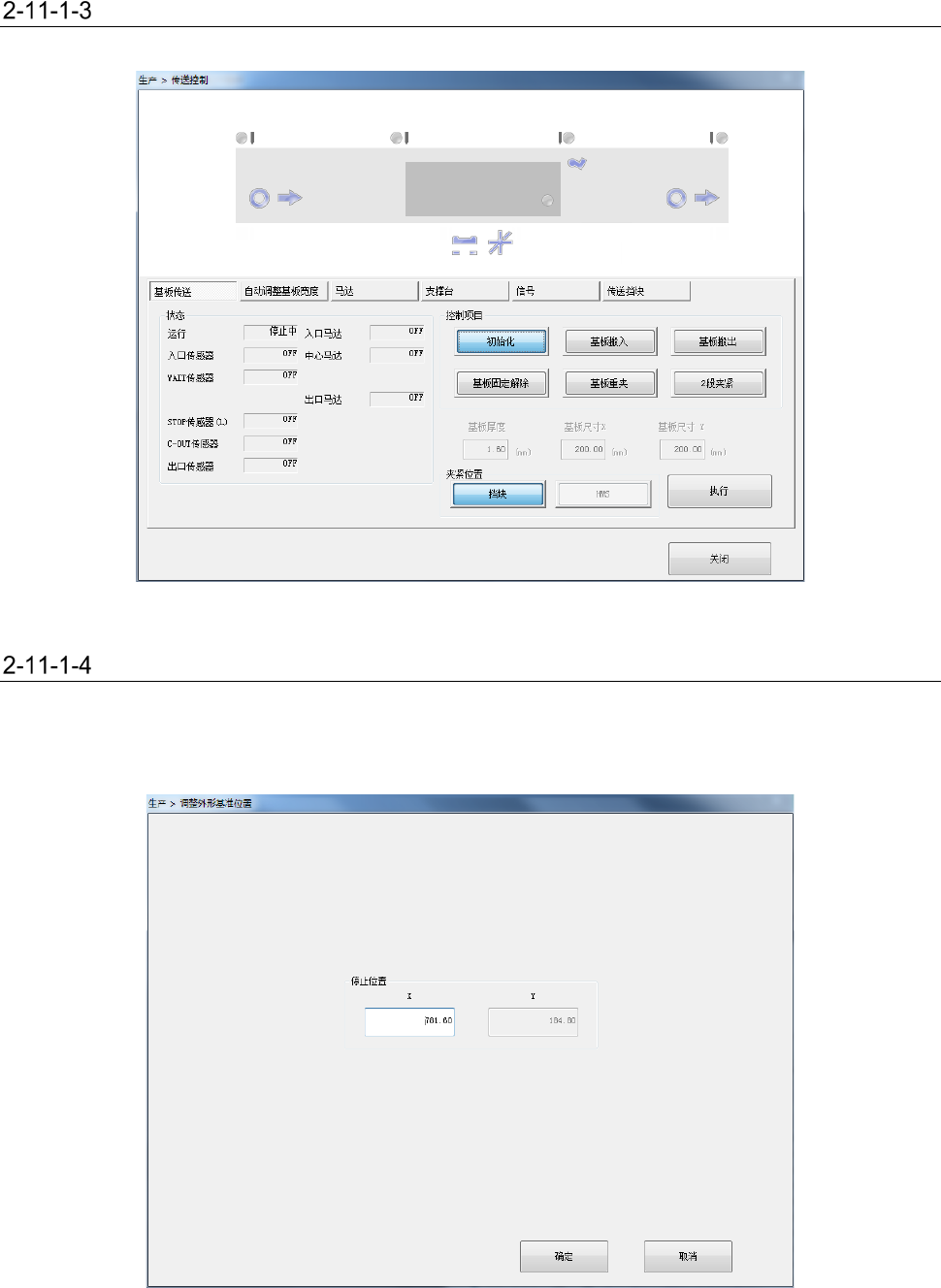

在传送通道状态画面显示后，执行传送动作，进行马达、支撑台等有关控制。

详情内容请参见「第 8 章手动控制」的「8-4-1 传送控制」的各小项。

外形基准位置调整

要进行外形基准位置调整。

・外形基准位置调整

有关详细内容，请参照「第 7 章机器设置」的「7-3-3-3 调整外形基准位置」的各小项。

第 1 部基本篇第 2 章生产

2-91

基板传送

显示各种传感器的状态，一边进行基板搬入、基板搬出、释放基板、个别控制、自动调整基板宽度，一

边进行传送相关的调整。

(1) 操作

① 传送动作

选择传送动作。可选择（基板）搬入、（基板）搬入(第 2 次)、搬出（基板）、释放基板、重夹。

(（基板）搬入(第 2 次)仅单通道传送才能选择)

起动时选择「基板搬入」。

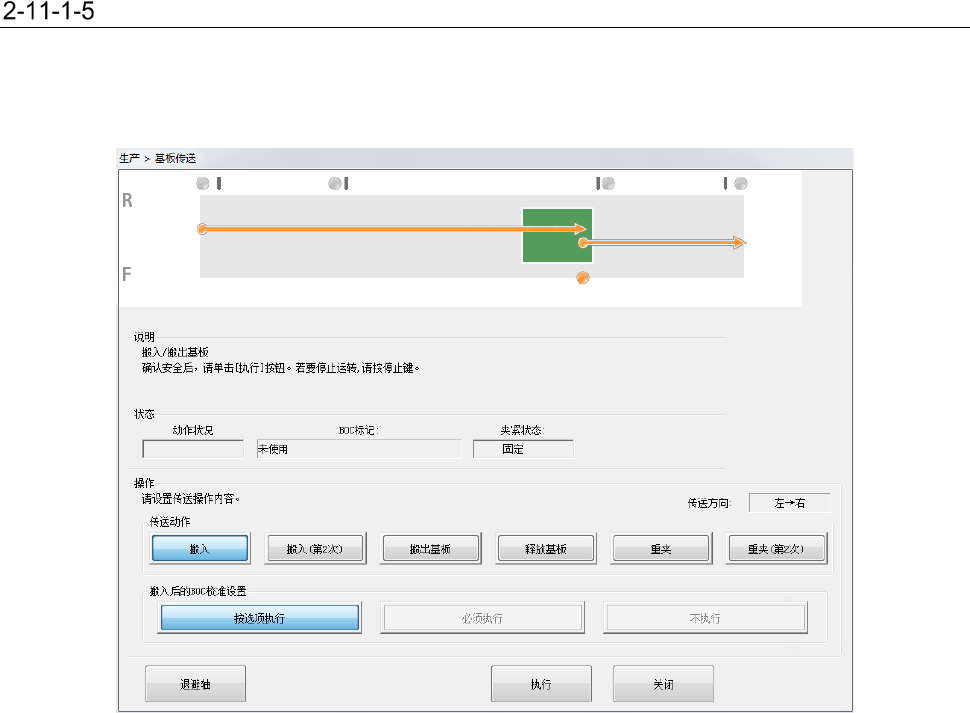

② 传送动作显示

根据指定的传送动作、动作站点，以图形显示传送状态的变化。

③ 搬入后的 BOC 校准设置

选择基板搬入是否立即实施 BOC 校准。

「按照操作选项」…根据操作选项的设置决定是否进行 BOC 标记识别。

「必须执行」…必须进行 BOC 标记识别。

「不执行」…不执行 BOC 标记识别。

④ 状态

显示执行传送动作中的信息。

显示传送方向、BOC 标记、固定状态的信息。

⑤ 轴退避

将轴进行退避。

⑥ 执行

按下执行按钮，执行[基板搬入]、[基板搬出]、[释放基板] 、[重夹]动作。
