第 1 部 基本篇 第 2 章 生产
2-143
2-14-5 供料器台架下降
在生产动作中如果供料器台架下降，生产将暂停，显示暂停画面。
在供料器台架下降状态下，不能执行生产的开始/重新开始。
为了开始/重新开始生产动作，应正确设置供料器统一更换台后使供料器台架上升，按下<START>按钮。
此外，如果在显示此画面时按下<STOP>按钮，则变为执行生产停止动作。
具体内容，请参照「2-14-1 发生错误」的项目。
2-14-6 送料器浮动检测
检测出送料器浮动后，生产会立刻异常结束。在轴运行过程中检测出送料器浮动时，会使伺服 OFF。
重新开始时必须伺服锁定。
检测出送料器浮动后，即使按下<START>按钮也不能重新开始生产。
要重新开始生产时，必须重新正确安装供料器统一更换台，再按＜START＞按钮。
详细情况请参见「2-14-1 发生错误」中的项目。
第 1 部 基本篇 第 2 章 生产
2-144
2-14-7 保护元件
按照生产程序的「元件数据（包装）」，被设定为元件保护的元件发生识别异常时，Head 单元会移动到
元件保护位置后，显示通知画面，暂停生产。
用手取下吸嘴吸取的元件，点击[确定]，会显示暂停画面。
按<START>按钮，在完成元件废弃动作后，重新开始生产。
按<STOP>按钮，则转换到生产中断动作。
第 1 部 基本篇 第 2 章 生产
2-145
当暂停的原因为激光头弄脏错误、芯片站立错误、激光识别错误、异元件错误时，暂停画面上会显示[激
光波形]按钮。
发生错误暂停时，如 Head 吸嘴中也有同样错误时，也会显示按钮。点击[激光波形]按钮，显示前，为
了检查激光脏污，Head 会上下运动。敬请注意。

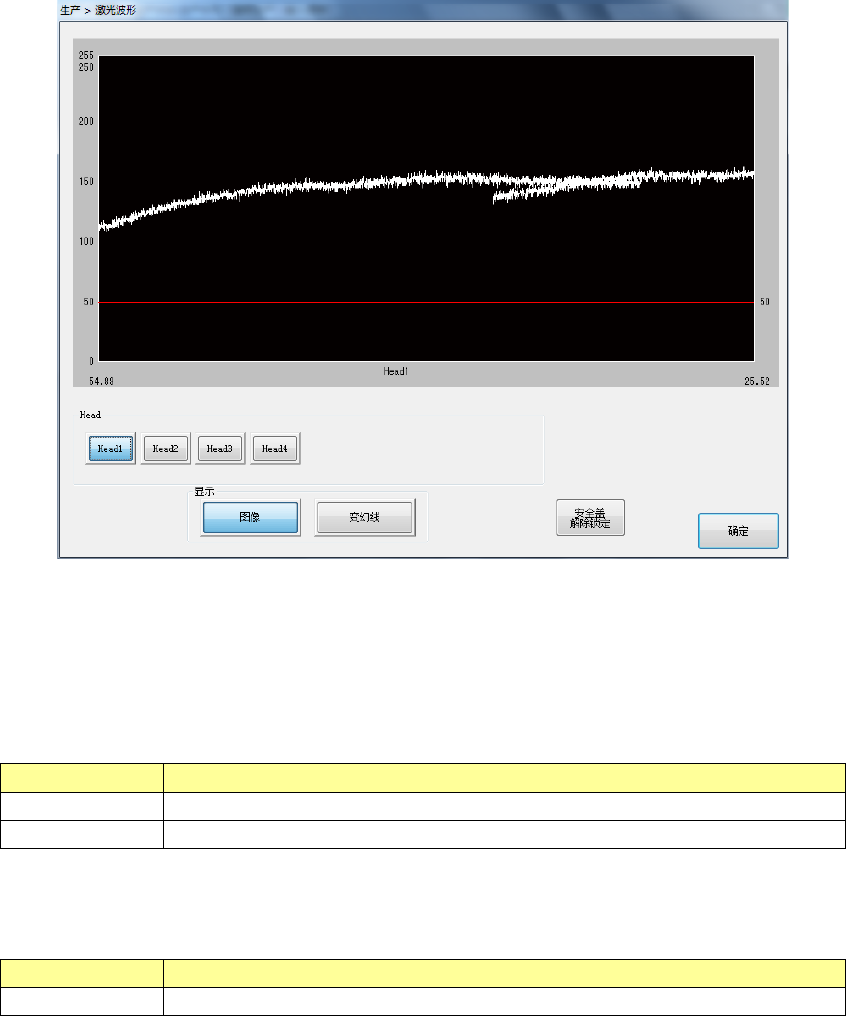

按[激光波形]按钮，会显示激光波形画面。
(1) 激光波形图像
显示激光波形的图像。
(2) 显示一览
选择激光波形图像显示的内容。
项目
内容
图像
显示图像波形的结果。
变幻线
将元件的激光识别结果用变幻线显示。
(3) Head 一览
选择要在激光波形图像中显示的 Head。
项目
内容
Head1
～
4
选择显示
Head
。
按下[确定]按钮后，关闭激光波形画面，返回之前的画面。
详细情况请参见「2-14-1 发生错误」中的项目。
