第 1 部 基本篇 第 4 章 制作生产程序 4- 225 ④ 测量错误 因某种原因在测 量中发生错误时，显示如 下提示信 息。 选择 “ 是 ” ，可 转入单独 测量模式。 选择 “ 否 ” ，则 转移到下 一个元件的测量 。 4) 结束连续测量 测量完指定条件 的所有元件后，会显示如 下提示信 息。
第 1 部 基本篇 第 4 章 制作生产程序
4-224

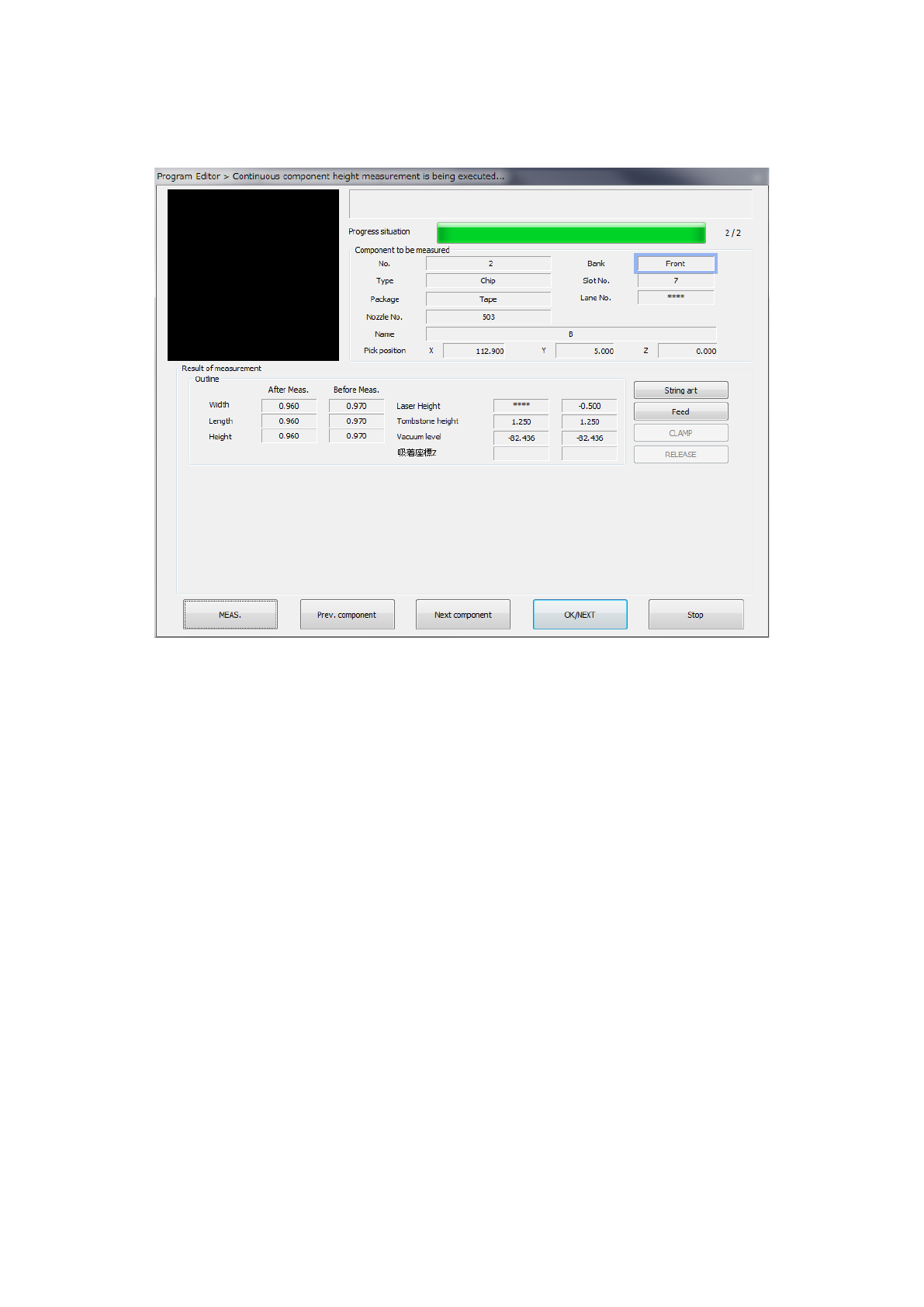

3) 连续测量结果
连续测量结束后，显示如下的结果画面。
① [确定]按钮
使测量结果有效，将结果的值储存在元件数据中。然后进行下一个元件的测量。
② [停止]按钮
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
③ [单独测量]按钮
对测量中的元件进行单独测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-225
④ 测量错误
因某种原因在测量中发生错误时，显示如下提示信息。
选择“是”，可转入单独测量模式。
选择“否”，则转移到下一个元件的测量。
4) 结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-226
(7) 方向判别测定
仅测定所选择元件。
1)
设定方向判别测定条件
从编辑生产程序菜单，选择[机器操作]－[方向判别]则显示以下画面。
① 测量元件
显示测量元件的内容。
② 吸取位置偏移量
显示吸取元件的吸取位置的内容。输入偏移量可以变更吸取位置。没有吸取数据时不显示各
项目，不能实施吸取位置的变更、供料（振动）、 示教。
● 供料
供料器一次供料，传送元件。
但径向供料器 MRF-L／轴向供料器 MAF-L 的供料类型为 2 次传送时，进行 2 维件传送。
注意
＜使用径向供料器／轴向供料器时的注意点＞
对径向供料器／轴向供料器，在以下状态按下[供料]按钮时，请注意供料
器元件的阻塞状况。
・ 吸取位置有元件的状态
・ 对径向供料器类型 MRF-L／轴向供料器类型 MAF-L，供料类型设定
错误的状态
