第 1 部 基本篇 第 1 章 装置概要 1- 12 1-2- 2 元件供给部分的构成 元件供给部分在 基板传送部分的前后， 有 2 个供料器台 架，供给方式因 元件的包装方式 ( 带式、托盘 ) 而不同。 带 式元件 ( 芯片 元件 ) 及管式元件， 使用安装 在供料器台架上 的带 式供料器。 托盘元件由托盘 支架或矩阵托盘服务器供 给。 托 盘 支架及矩 阵 托 盘 服 务 器可安装在 后 侧 。 当您使用 统 一更 换 台…
第 1 部 基本篇 第 1 章 装置概要
1-11
⑨
⑧
②
①
⑦
⑪
⑤
④
⑦
③
⑮
⑪
⑫
⑭
⑥
⑩
⑯
1-2 本装置的构造
1-2-1 基板传送部分的构造
・ 基板传送部的构成
1
IN
传感器
10
速度控制器
2
STOP
传感器
11
驱动轴
3
挡块
12
OUT
传感器
4
支撑台
UP
传感器
13
支撑销检出传感器受光
5
支撑台
DOWN
传感器
14
WAIT
传感器
6
支撑台电磁阀
15
C_OUT
传感器
7
传送马达
16
2
段控制单元
8
支撑台
9
传送宽度调节手柄
第 1 部 基本篇 第 1 章 装置概要
1-12

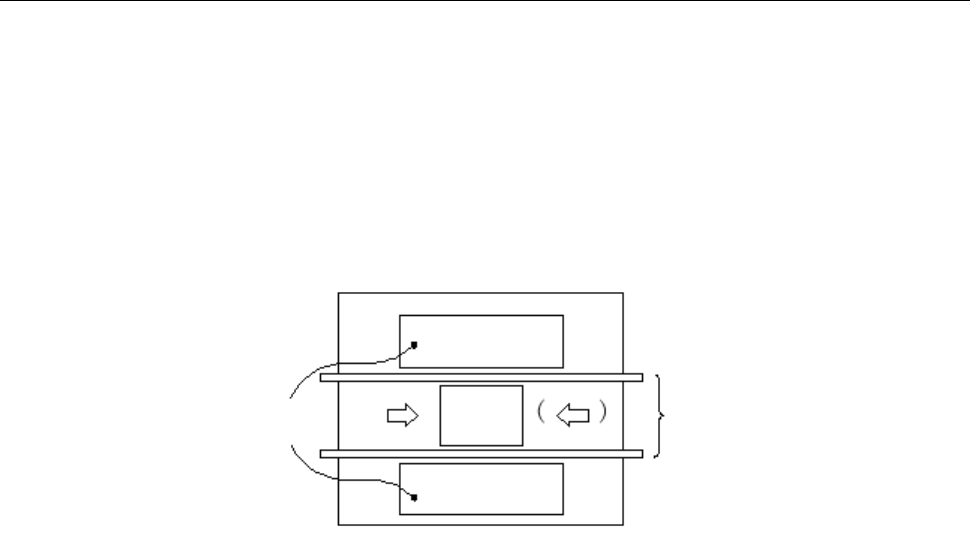

1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台架，供给方式因元件的包装方式(带式、托盘)
而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器。
托盘元件由托盘支架或矩阵托盘服务器供给。
托盘支架及矩阵托盘服务器可安装在后侧。
当您使用统一更换台车（可选），卸下或插入来自贴片机体内的送料器，可以脱机设置。
* 向右流动时的状态。（ 如果向左流动，IN 和 OUT 相反。）
供料器台架
基板传送部分
后侧
基板
前侧
第 1 部 基本篇 第 1 章 装置概要
1-13
● 机械式供料器用台架的各部分名称
将机械式供料器顶住固定块①，进行定位。
对于机械式供料器的安装位置，请参照位置标签③。
台架标记④，是用于校正台架位置及姿势的标记。
①
导轨
③
位置标签
⑤
定位销
②
固定块
④
台架标记
①
②
③
④
④
⑤
⑤
