第 1 部 基本篇 第 1 章 装置概要 1- 34 (3) 对象元件 1) 激光识别 元件名 引脚间距 /( 尺寸 ) 元件尺寸 备考 方形芯片电阻 0603 、 1005 ､ 16 08 、 2012 、 3216 、 3225 、 5025 、 6432 插入元件 0.6 × 0.3 ～□ 50 注 : 因吸嘴不同元件 尺寸也各异。 1 吸嘴对 □ 20 mm （适用注 6 ）， 4 吸嘴对 □ 35 mm ， 2 、 3 吸嘴对…
第 1 部 基本篇 第 1 章 装置概要
1-33
(2)
元件高度
JM-50的元件高度规格与以前的机型不同。
通过控制LNC120-8装置的Z方向位置来改变可贴装的元件高度。
由此缩短吸取、贴装位置与LA面的距离，提高了吸取-LA识别-贴装的生产节拍。
将LNC120装置的位置及移动轴分别作为ZA
高度、ZA轴。
ZA高度的基准为LNC120-8装置底面。
同时，ZA高度不是无级别的，而是根据适用元件的高度设置了以下所示的几个区间。
表 ZA 高度区间
区间
可适用的元件高度
16 [mm]
16 [mm]
以下
20 [mm]
20 [mm]
以下
25 [mm]
25 [mm]
以下
30 [mm]
30 [mm]
以下
关于XY轴的可移动高度，3[mm]的容限。
并且，各区间中从LNC120-8装置底面到LA面的距离是5[mm]。
2mmまたは3mm
LNC120下面高さ
XY軸移動可能高さ
搭載済み部品
の最大高さ
レーザ高さ
5mm

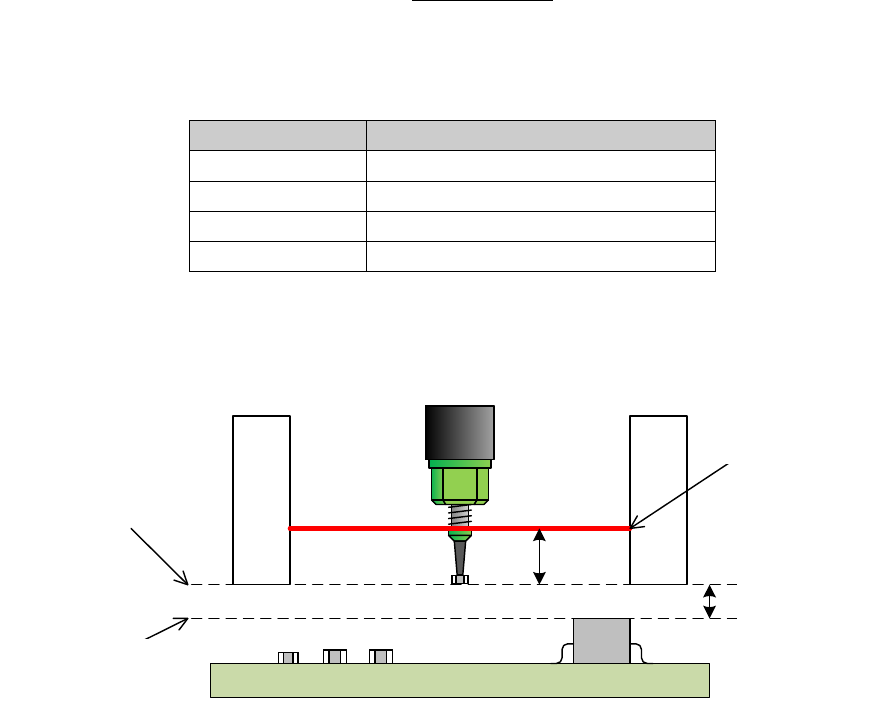

图 XY 轴可移动高度的容限
LNC120-8 底面高度
XY
轴可移动高度
已贴片的元件
最大高度
3mm
激光高度
第 1 部 基本篇 第 1 章 装置概要
1-34
(3)
对象元件
1) 激光识别
元件名
引脚间距
/(
尺寸
)
元件尺寸
备考
方形芯片电阻
0603、1005､1608、2012、
3216、3225、5025、6432
插入元件 0.6×0.3～□50
注: 因吸嘴不同元件尺寸也各异。
1 吸嘴对□20mm（适用注 6）， 4 吸嘴对□35mm，2、3 吸嘴对□50mm 以下可适用。
2) 3D 识别
元件名
电极间距
/(
尺寸
)
元件尺寸
备考
插入元件
电极间距：0.5～12
电极尺寸：0.2～2.0
对角
86mm
未満且
□3～40×25（1 括识别）
～78×48（2×2 分割识别）
～
85
×
25
（
3
×
1
分割识别）
对角小于 86mm
用于 3D 识别的电极尺寸必须是引脚前端平面为□0.2mm 以上。如果引脚前端尖锐或稍呈圆形，则无
法使用。
第 1 部 基本篇 第 1 章 装置概要
1-35
1-6 印刷基板规格
(1) 基板条件
1) 标准传送单元
最小尺寸(L
x W)
最大尺寸
(L x W)
厚度
T
最大允许
重量
翘曲允许值
1
缓冲
3
缓冲
50 x 50mm
50 x 60mm
(AWC
时
)
800 x 360 mm
(2 次夹紧)
410 x 360 mm 0.5～4.0 mm 2,000 g
每
50mm
允许在
0.2mm 以下。
上翘，下翘的总和在 1mm
以下
(
根据
JIS B 8461)
注：L 表示传送方向尺寸，W为L的直角方向，W/L=2以下。
注：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
(2)
基板限制条件
1) 基板表面
不可贴片范围
50
～
360 mm
50
～
410mm
（
800mm
：
2
次传送时）
3mm
3mm
传
送
轨
道固定
侧
