显示供应装置的错误有如下内容和原因。
NO.
显示(发生错误的原因)
1
无元件
2
异元件
3
激光重试超次
4
重试超次
5
脱机
6
供应
7
动作异常
8
激光识别错误
9
元件站立
10
移交错误
11
供料器台架无效
12
码垛机（存储箱）无效
13
托盘无效
14
吸取位置错误
15
元件方向异常
16
激光识别角度错误
17
吸取丢失
18
激光超出错误
19
HMS
动作异常
20
轴动作异常
21
元件插入异常检测错误
22
插入可能元件判定范围外(不同元件)
23
方向判断错误
24
引脚长度不同(元件用尽)
25
引脚矫正失败
26
拼接元件检测错误
27
拼接检测超时
2) 错误数
列表中的错误数。
3) 显示一览
项目
内容
供应装置
显示吸取失败的供应装置列表。
未贴片
显示贴片失败的贴片数据的列表。
4) 各种动作
项目
内容
Head 等待
Head
退避。
前侧面板有效时，会移动到后侧。后侧面板有效时，则移动到前侧
。
激光波形
显示激光波形画面，可确认激光波形。
详情请参见「
2-14-7
元件保护」。
图像信息保存文件
将拍照的图像从图像处理装置输出到贴片机存储装置。
设备信息保存文件
显示设备信息的取得与保存画面，可保存装置信息。
详情请参见「
1-9-6
设备信息的取得和保存」。
安全盖解除锁定
解除安全盖（安全罩）的锁定。
第 1 部 基本篇 第 2 章 生产
2-79
5) 设置数据
在生产中变更数据。
生产结束时不显示。
详细内容请参见「2-14-1 发生错误」的「数据设定」。
编辑数据的详细说明请参阅「2-10-2 编辑数据」。
6) 重新开始模式
对在生产中暂停时，按下< START >按钮重新开始生产的方法进行设置。
生产结束时不显示。
详细内容请参见「2-14-1 发生错误」的「重新开始方法」。
7) 执行模式
选择是连续生产，还是在各单步停止。
生产结束时不显示。
详细内容请参见「2-14-1 发生错误」的「执行模式」。
8) <START>按钮
在生产过程中，按下<START>按钮，则按照重新开始模式重新开始生产。
注意
按下<START>按钮，Head 会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸
和头靠近装置。
在按下<START>按钮前，请务必确认装置内部无人作业。
在按下<START>按钮前，请确认装置附近没有会受到人身伤害的人。
在按下<START>按钮前，请确认装置内部没有安装、安放会妨碍装置运
行的物体(调整工具等)。
第 1 部 基本篇 第 2 章 生产
2-80

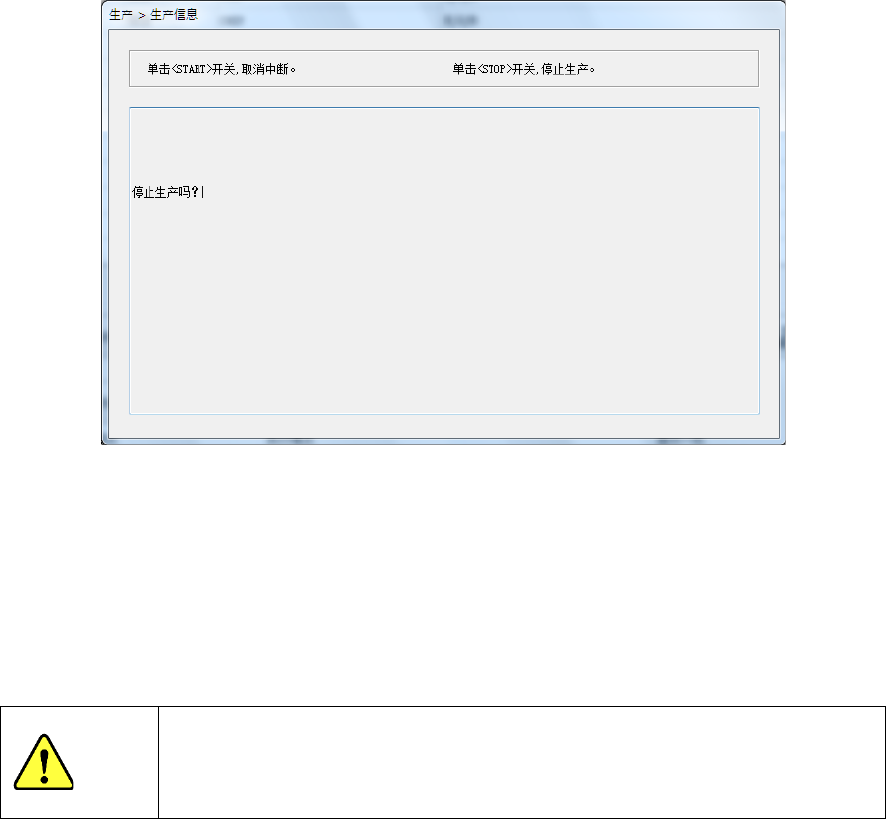

9) <STOP>按钮
在生产过程中，按下<STOP>按钮时，若有正在生产的站点，则暂停；若没有正在生产的站点，
则中断生产。
按下<STOP>按钮，则中断生产。此时，应降下支撑板，便于取出基板。并把 Head 上的吸嘴
取下来。
此时如按下<START>按钮，则返回重试列表画面；如按下<STOP>按钮，则返回生产开始画
面。
即使中断生产，为了更换吸嘴，XY 轴和吸嘴 Head 也会继续动作。
动作结束后，才能释放基板。
注意
按下<STOP>按钮后，即进行吸嘴更换动作。
为了避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠
近装置。
