第 2 部 功能详解篇 第 7 章 机器设置 7- 28 (2) 设置方法 1) 选择延迟单位 a) 使用单选按钮设 置延时单位。 b) 选择 [ 时间 ] 时，基板传 送传感器延时 中设置的值作为 ms （毫秒）处理，进 行延时。 c) 选择 [ 长度 ] 时， 基板传送传感 器延时中设 置的值作为 mm 、 1/100mm 、或 inch 处理， 进 行延时。 2) 设置传感器延迟时间（标准、选项） a) 使用按钮选择标 准或选项。…
第 2 部 功能详解篇 第 7 章 机器设置
7-27
(1) 设置项目
No.
项目
设置内容
1
基
板
传
送
选择延迟单位
(※) 设置基板传送的基板传送传感器延迟设置值的单位。
2
设置传感器延迟时间
(※) 选择标准或选项，设置延迟时间。
3
标准
(※)
对基板传送中的缺口、穿孔基板设置基板传送传感器的
延迟时间，或按长度对所有传感器设置同一值。
4
选项
(※)
在各传感器上分别设置上述的传感延迟时间。
5
准备进入信号延迟时间
(※)
在向下一个工序传送基板动作中的 OUT 传感器检测为
ON 时，在经过 SETUP 中设置的 ReadyIn 信号延迟时间
后 ，对 ReadyIn 信号的状态进行检查。当 ReadyIn 信号
处于 ON 的状态时，开始向下一个工序传出基板。
ReadyIn 信号延迟时间的设置范围为 1～300 秒。
6
传送马达速度
(※)
设置传送动作中从 IN 传感器到 OUT 传感器的传送速
度。
前工序传入速度，是对从前工序拉进基板，直至中转完
成(IN 传感器 OFF)的速度进行设定。
下一个工序的传出速度，设为从 OUT 传感器到下一个
工序为止的传送速度。
7
再固定时忽略停止传感器
(※)
设定重新夹紧时使 STOP 传感器 OFF 的时间。
8
基板搬入限制
生产中，将最后的基板送入装置传送通路内后，使
ReadyOut 信号处于 OFF 状态。
9
减少设置基板功能 设定是否要把基板运入机器内贴片工位之外的缓冲区。
10
WAIT 传感器缺口基板对应
功能(※)
设置的内容是，因 WAIT 传感器而停止时缺口是否位于
WAIT 传感器上。
11
对应 3 缓冲的基板尺寸下
的 ZA 轴动作
在执行
3
缓冲对应基板尺寸的生产时，与
1
缓冲模式一
样，设定是否将 ZA 轴高度与已经贴片点中最高的高度
对齐。
※ 如果生产程序已指定了传送设定时，则适用生产程序的设定。
第 2 部 功能详解篇 第 7 章 机器设置
7-28
(2) 设置方法
1)
选择延迟单位
a) 使用单选按钮设置延时单位。
b) 选择[时间]时，基板传送传感器延时中设置的值作为 ms（毫秒）处理，进行延时。
c) 选择[长度]时，基板传送传感器延时中设置的值作为 mm、1/100mm、或 inch 处理，进
行延时。
2)
设置传感器延迟时间（标准、选项）
a) 使用按钮选择标准或选项。
b) 如果为选项，可设置各传感器的延迟时间或长度。
c) 可按照 0～2500(ms),0～1000(mm: 单位为 mm 时)的值设置。
d) 对于 30 mm 的缺口大约设置 60 ms 的数值。
3)
准备进入信号延迟时间
a) 可按照 0～300 的数值进行设置。
4)
传送马达速度
a) 可分别设置传送时、前工序搬入时、和后工序搬出时的设定。
b) 可通过组合框设置 4 个级别。
5)
再固定时忽略停止传感器
a) 可按照 0～5000(ms),0～200(mm: 单位为 mm 时)的值设置。
6)
基板搬入限制
a) 使用复选框，可设置功能的 ON/OFF。
7)
减少设置基板功能
a) 使用复选框，可设置功能的 ON/OFF。
8) WAIT
传感器缺口基板对应功能
a) 使用复选框，可设置功能的 ON/OFF。
9) 3
缓冲区对应基板尺寸下的 ZA 轴动作
a) 可以通过复选框设定功能的 ON/OFF。
第 2 部 功能详解篇 第 7 章 机器设置
7-29

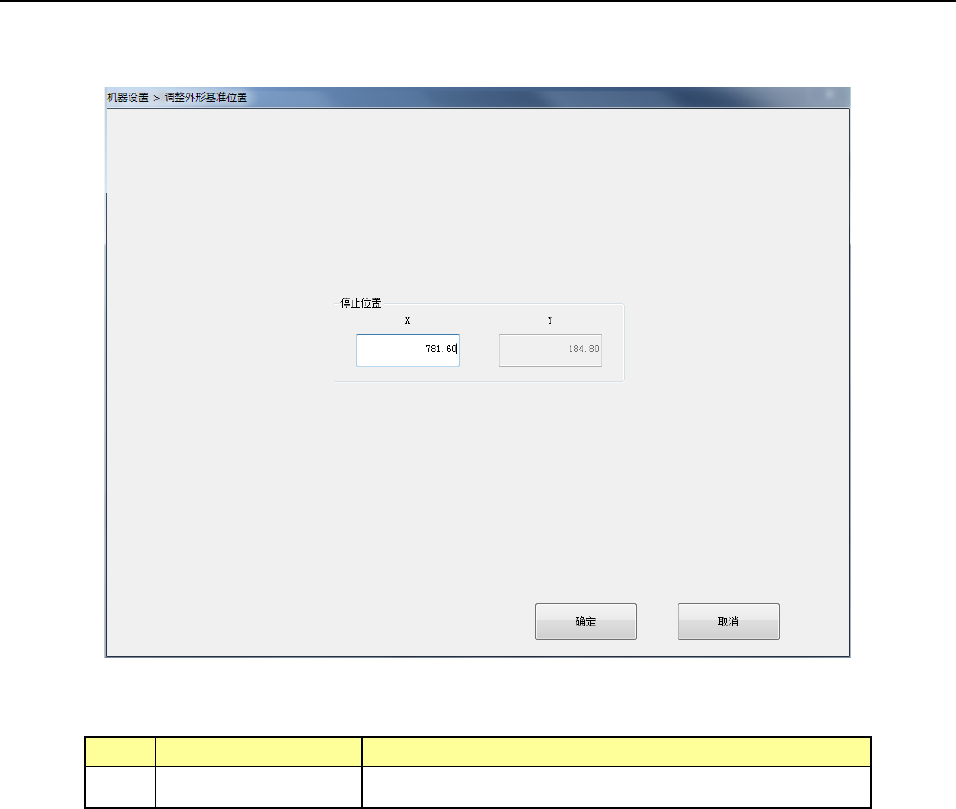

7-3-3-2 外形基准位置调整
选择外形基准位置调整，即显示以下画面。
・外形基准位置调整
(1) 设定项目
No.
项目
设定内容
1
X
使用传送挡块的基板夹紧停止位置
