第 2 部 功能详解篇 第 10 章 自己诊断功能
10-1
第10章 自己诊断功能
10-1 概要
自己诊断功能是指：向用户提供日常维护及预防性保养支援，及为工程监护及修理工程师巡回检查提供
运行履历管理等的功能。
自己诊断提供的功能概要列表如下。
大项目
小项目
概要
显示功能
经常显示部
自己诊断的结果，判 断 部件需要更换时，会在操作画
面的经常显示部上通知。
概要显示部
在桌面画面上设显示部，用图标显示（装置）单元。
需要更换部件的（装置）单元图标会显示警告，因而
可一目了然地掌握装置的状态。
更换部件详细显示
可显示需更换的部件详细。用户可打开详细显 示 ，确
定更换对象部件。详细显示上，也显示更换对象部件
的品号。
诊断功能
消耗部件更换通知功能
把握消耗部件的使用状况，根据具体的更换标准，通
知用户更换日期已到。
错误发生频度监视功能
对错误发生频度进行监视，当同一部位发生高频度错
误时，判断为需要更换部件，通知用户。
个别诊断功能
按动作项目执行诊断动作，显示其结果。
履历保存功能 保存诊断履历文件
保存自己诊断履历文件。每月保管
1
个履历文件。文
件为 CSV 格式的文本文件。文件一定会保管在主机
的
SSD
，也可保存在用户指定的文件夹里。
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-2
10-2 显示功能

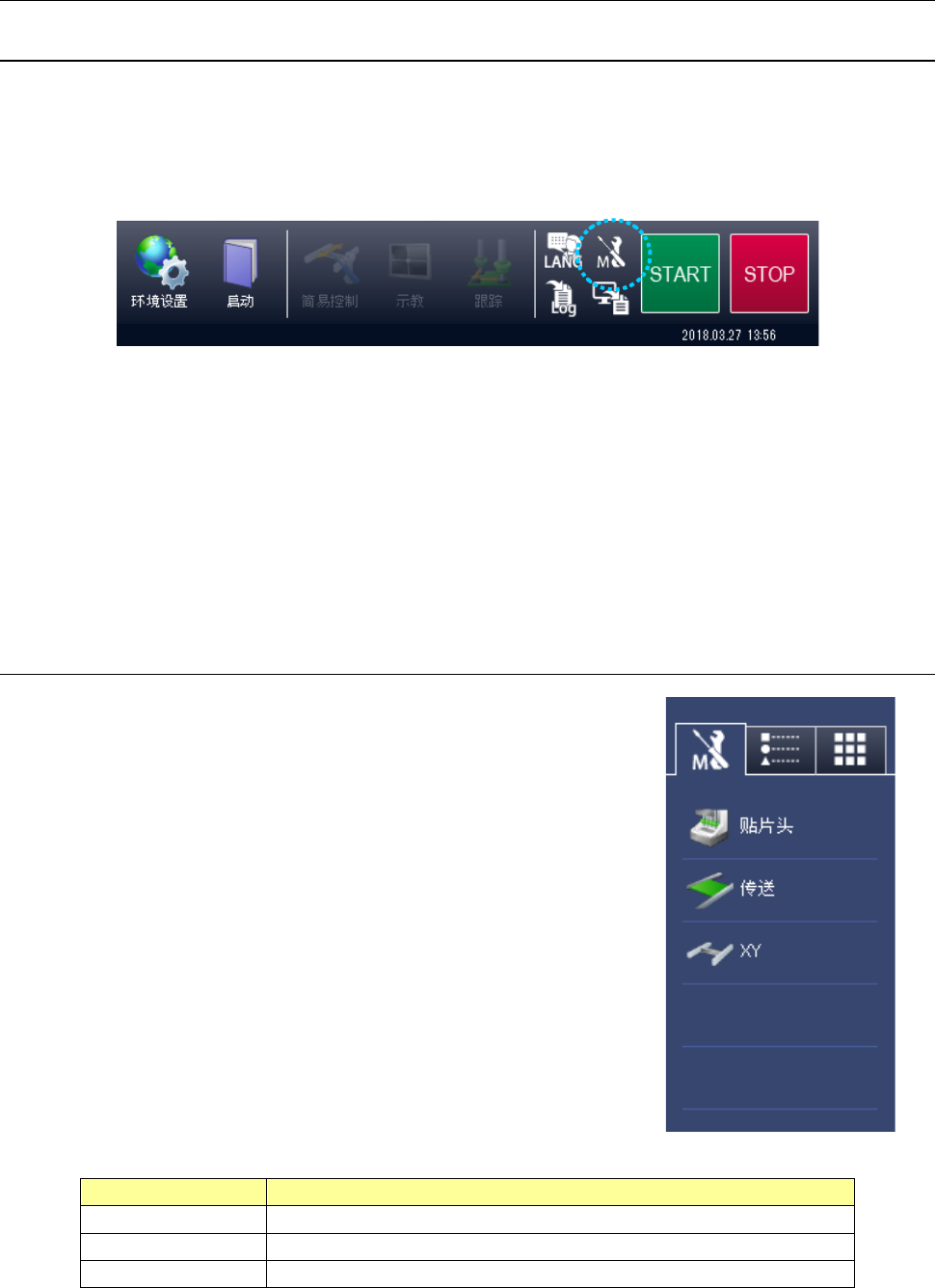

10-2-1 经常显示
若整个系统中有自己诊断信息更换部件、未实施定期诊断的话，
桌面的维护按钮会变成红色，可经常确认有无自己诊断信息。
按下本按钮后，会显示整个系统的自己诊断信息的详细显示列表。
优先显示有自己诊断信息的类别。
在生产中按下本按钮，不会显示详细列表。
错误信息显示时、正在返回原点时、示教画面上也不会显示详细列表。
本按钮有效的画面如下：
・桌面画面(应用程序管理)，
・生产（生产条件，暂停）
・手动控制（主画面）
・Setup（主画面）
10-2-1-1 概要显示
每个按钮代表各自单元，各自单元有需要更换部件信息时，
颜色会变为红色。
有未实施定期诊断项目时，定期诊断按钮会变为红色。
按下各单元按钮，会显示该单元的部件更换信息的详细列表，
按下定期诊断按钮，会显示各个定期诊断列表。
按钮
动作
贴片头
显示贴片头单元（
Z,
θ
马达，过滤器等）的更换部件信息
传送
显示传送单元（传送马达，传送带等）的更换部件信息
XY
显示
XY
单元（
XY
马达，机器人电缆等）的更换部件信息
第 2 部 功能详解篇 第 10 章 自己诊断功能
10-3

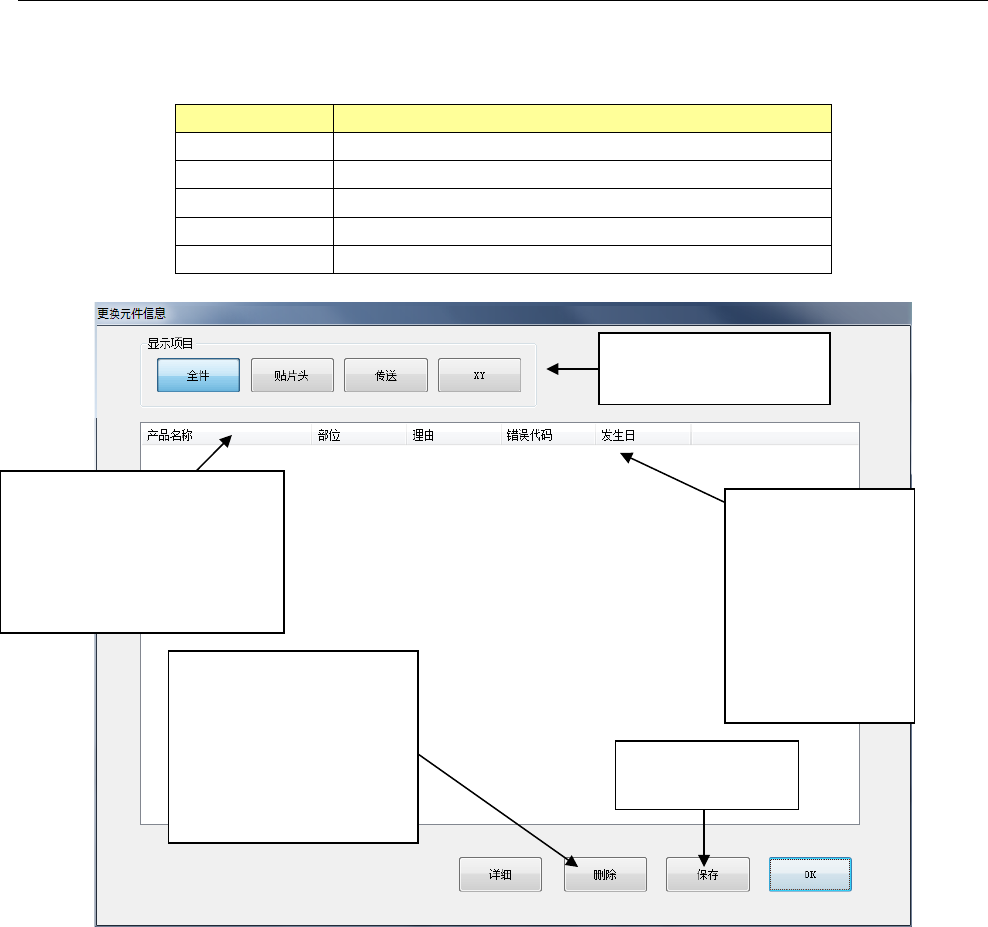

10-2-2 自己诊断信息详细显示
自己诊断信息详细显示更换部件信息一览表画面。
更换部件信息，显示如下内容。
显示项目
内容
产品名称
更换对象部件名称
(
图上的正式名称
)
部位
有多处部位时显示部位
理由
需要更换的原因
(
时间等
)
错误代码
需要更换的错误代码
发生日
需要更换的日期
按下「显示项目」按 钮，
可集中显示所需项目。
（排序功能）
选择项目行时，按产品名称
排序（升序）
在升序状态时再选择一次时
则恢复原状。
发生更换原因
（时间）
时间监视到达更
换时间
（错误）
根据错误代码判
断为需要更换
更换部件信息
保存文件
项目删除按钮选择更换
部件的行，并进行清除。
（本清除操作时，会保
存在更换履历里）
用户级别：管理者权限
以上有效
