第 1 部基本篇第 4 章制作生产程序 4- 71 2) 图像定心选择定心选项卡，则显示以下画面。 ① 吸嘴号 ② 元件吸取真空压与「（１）激光定心时」同样进行设定。

第 1 部基本篇第 4 章制作生产程序

4-70

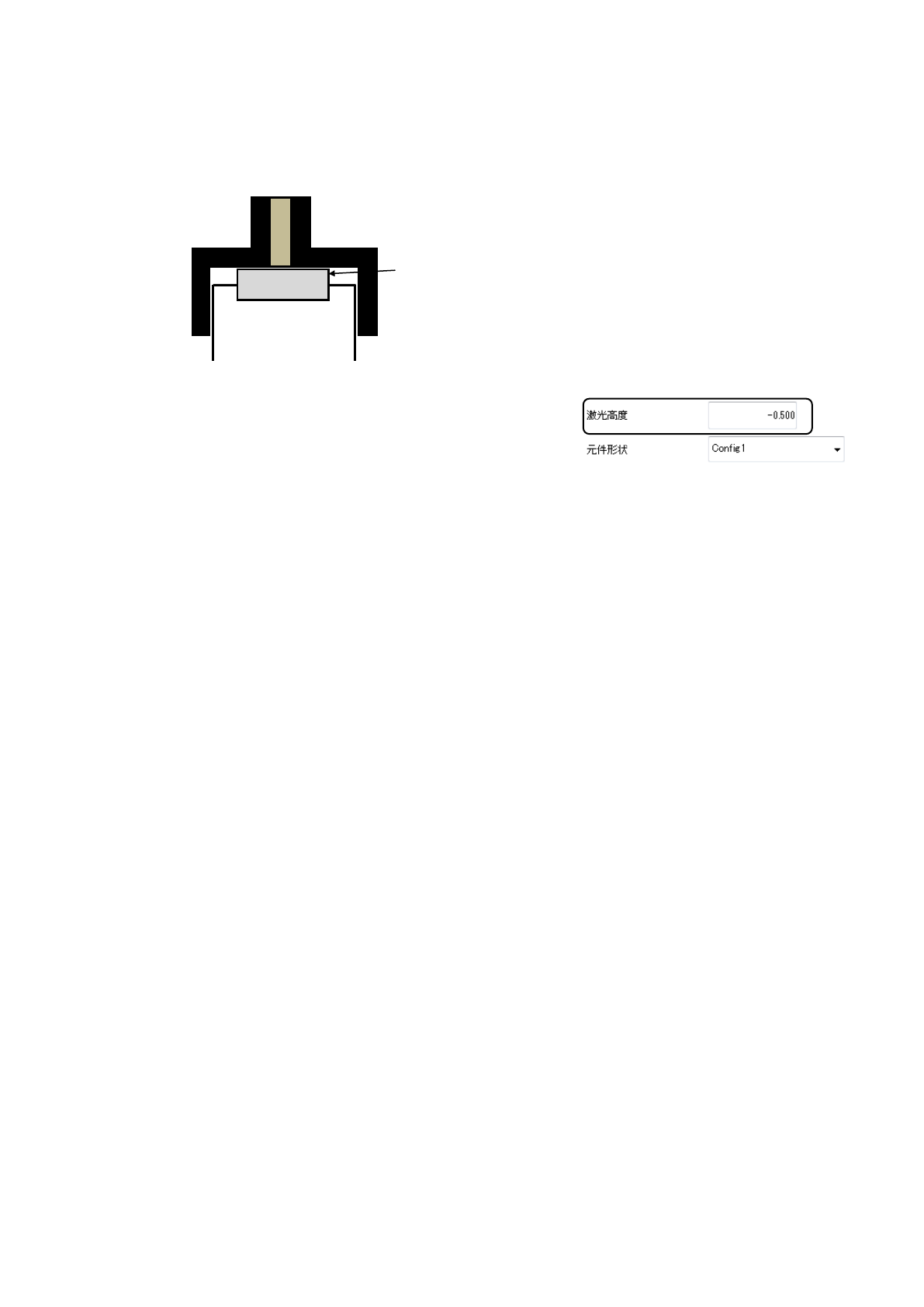

＜使用轴向吸嘴时的注意点＞

轴向吸嘴的以下设定与通常元件有所不同。

・激光高度的设定

指定从臂的前端到激光面的距离。

设定的基准：－（元件高度－元件接触面深度※）/2 ，

根据管脚位置进行微调整。

例：元件高度为 8.0mm，元件接触面深度为 5.0mm 时

－(8.0－5.0) / 2 = －1.50mm

为插入元件时，

设定的基准：－元件高度＋元件接触面深度※＋ 0.5 ，

根据管脚位置进行微调整。

例：元件高度为 8.0mm，元件接触面深度为 5.0mm 时

－8.0 + 5.0+ 0.5 = －2.5mm

※ 从对象吸嘴的吸嘴文件取得（不同吸嘴有所不同）

元件

第 1 部基本篇第 4 章制作生产程序

4-71

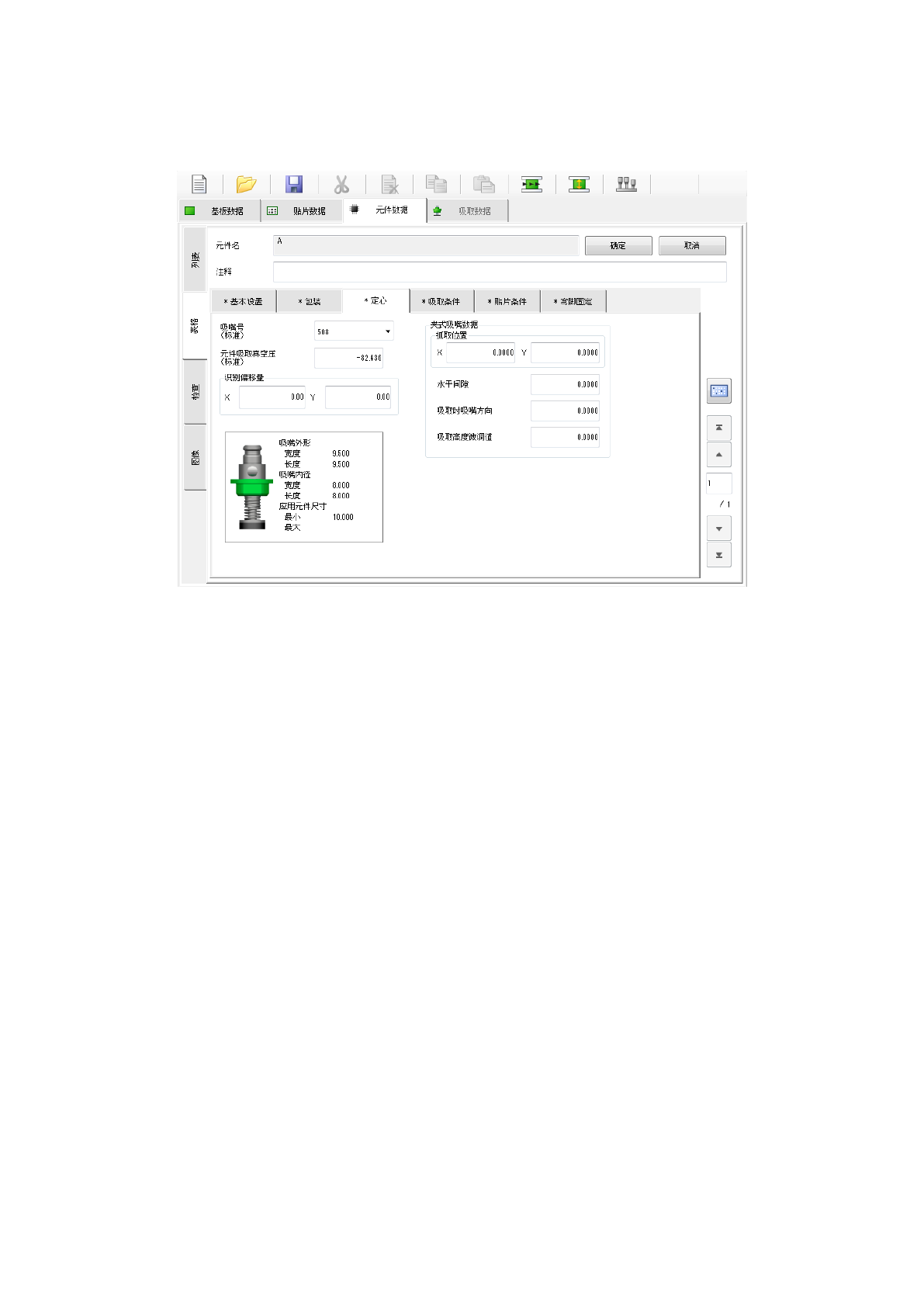

2) 图像定心

选择定心选项卡，则显示以下画面。

① 吸嘴号

② 元件吸取真空压

与「（１）激光定心时」同样进行设定。

第 1 部基本篇第 4 章制作生产程序

4-72

③ 识别中心偏移量

将吸取中心位置（通常元件中心位置）移动至图像识别装置的中心位置后执行图像定心。但

对 MCM（Multi Chip Module）这类元件，因为无法吸取元件中心，所以当超出图像识别装置

的视野范围时，将无法实施图像定心。此时，如下一页示例所示输入偏移量值（a、b）则可

以进行正常识别。

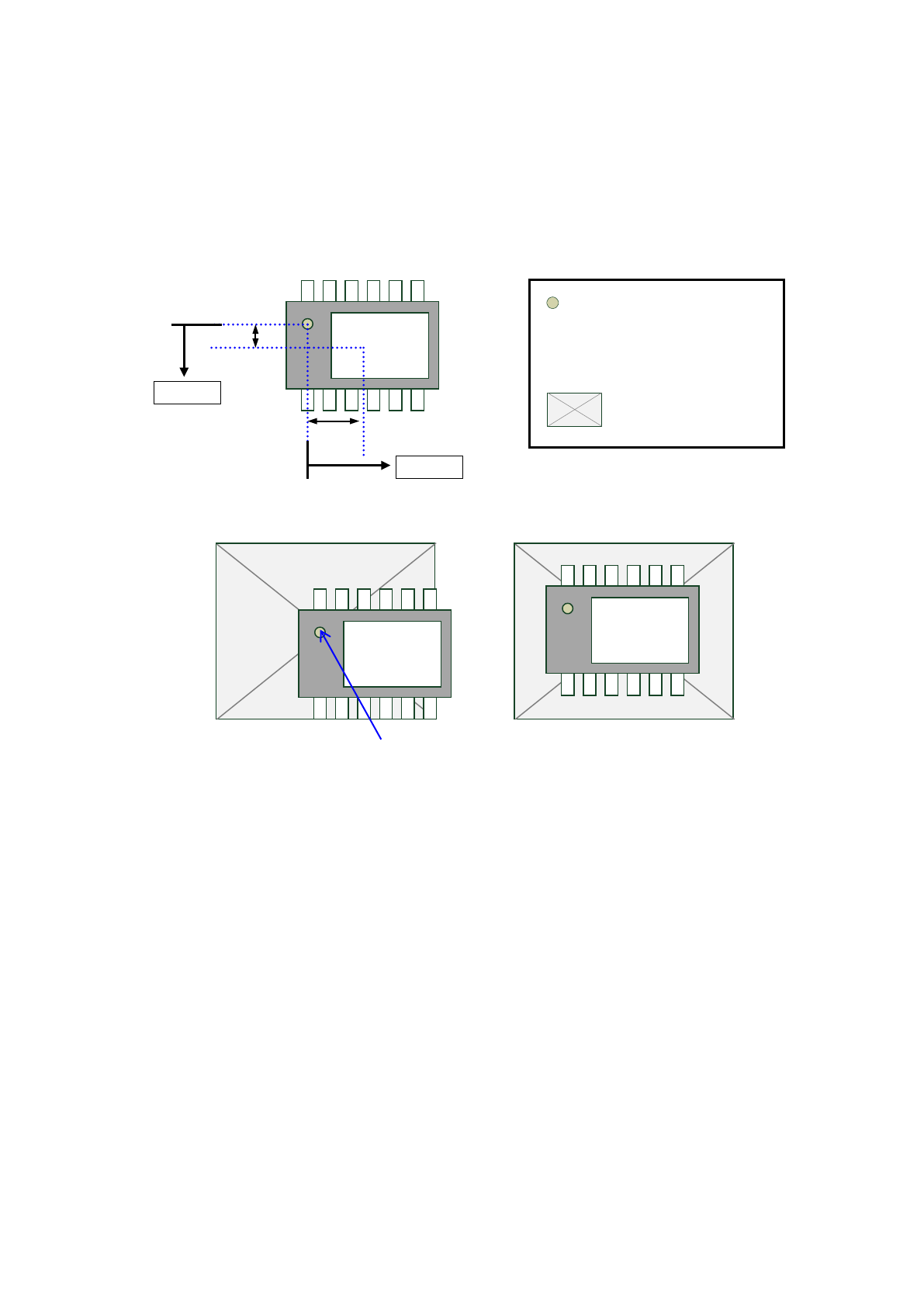

输入例

识别中心偏移量为（0,0）时识别中心偏移量为（5,-2）时

④ 夹式吸嘴数据

与「（１）激光定心时」同样进行设定。

：元件中心位置

：吸取中心位置

(a,b)=(5,-2)

-Y 方向

+X 方向

：图像识别装置的视野

（俯视图）

吸取中心位置

图像识别装置的中心位置
